В наличии: 1 шт

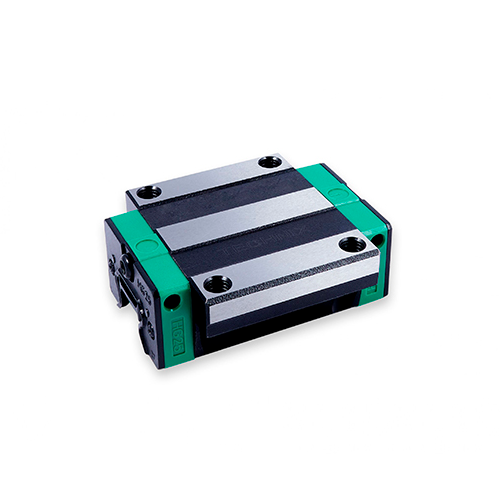

Каретка HCW25CCZAH (HGW25CCZAH) TECHNIX

115.94 BYN

- +

Сравнить Отложить

Артикул:	HGW25CCZAHTECHNIX
Бренд:	TECHNIX
Размер C, мм:	45
Ширина W, мм:	70
Размер T1, мм:	14

Каретка HCW25CCZAH (HGW25CCZAH) TECHNIX — это элемент системы линейного перемещения, обеспечивающий высокую точность движения при больших нагрузках. Применяется в станках с ЧПУ, фрезеровочном оборудовании, высокопроизводительных машинах для резки и т.д. Каретка выполнена из стали. Длина составляет 84 мм, ширина — 70 мм, высота — 36 мм. Для крепления используются винты М8. Допустимая динамическая нагрузка равна 34,9 kН, допустимая статическая нагрузка — 52,82 kН. Вес равен 0,59 кг.

Длина монтажной площадки L1, мм:	58
Зазор от низа каретки до низа рельс (в сборе) H1, мм:	5,5
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм:	6
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм:	5
Расстояние от края до центра резьбового соединения B1, мм:	6,5
Высота фрезерованной части юбки монтажной площадки T, мм:	8
Выступ масленки за пределы G, мм:	12
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм:	23,5
Размер резьбы на монтажной площади M:	М8
Размер K1, мм:	10,7
Размер K2, мм:	6
Длина L, мм:	84
Высота H, мм:	36
Динамическая нагрузка C, kН:	34,9
Статическая нагрузка C0, kH:	52,82
Ширина B, мм:	57
Вес, кг:	0,59
