В наличии: 4 шт

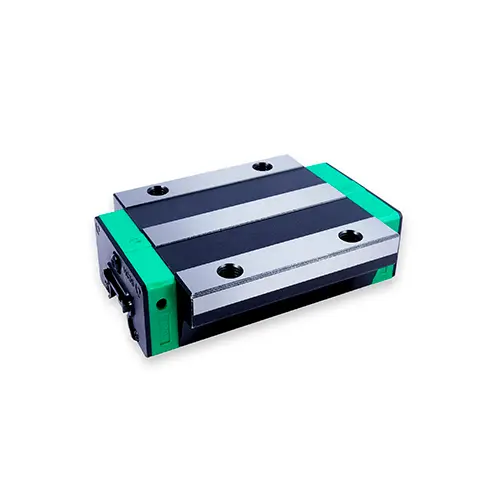

Каретка HCW35HCZAH (HGW35HCZAH) TECHNIX

362.22 BYN

- +

Сравнить Отложить

Артикул:	HGW35HCZAHTECHNIX
Бренд:	TECHNIX
Размер C, мм:	62
Ширина W, мм:	100
Размер T1, мм:	18

Каретка HCW35HCZAH (HGW35HCZAH) TECHNIX — это элемент системы линейного перемещения, обеспечивающий высокую точность движения при больших нагрузках. Применяется в станках с ЧПУ, фрезеровочном оборудовании, высокопроизводительных машинах для резки и т.д. Каретка выполнена из стали. Длина составляет 138.2 мм, ширина — 100 мм, высота — 48 мм. Для крепления используются винты М10. Допустимая динамическая нагрузка равна 77,9 kН, допустимая статическая нагрузка — 122,77 kН. Вес равен 2,06 кг.

Длина монтажной площадки L1, мм:	105,8
Зазор от низа каретки до низа рельс (в сборе) H1, мм:	7,5
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм:	9
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм:	12,6
Расстояние от края до центра резьбового соединения B1, мм:	9
Высота фрезерованной части юбки монтажной площадки T, мм:	10,1
Выступ масленки за пределы G, мм:	12
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм:	33
Размер резьбы на монтажной площади M:	М10
Размер K1, мм:	27,5
Размер K2, мм:	7
Длина L, мм:	138.2
Высота H, мм:	48
Динамическая нагрузка C, kН:	77,9
Статическая нагрузка C0, kH:	122,77
Ширина B, мм:	82
Вес, кг:	2,06
