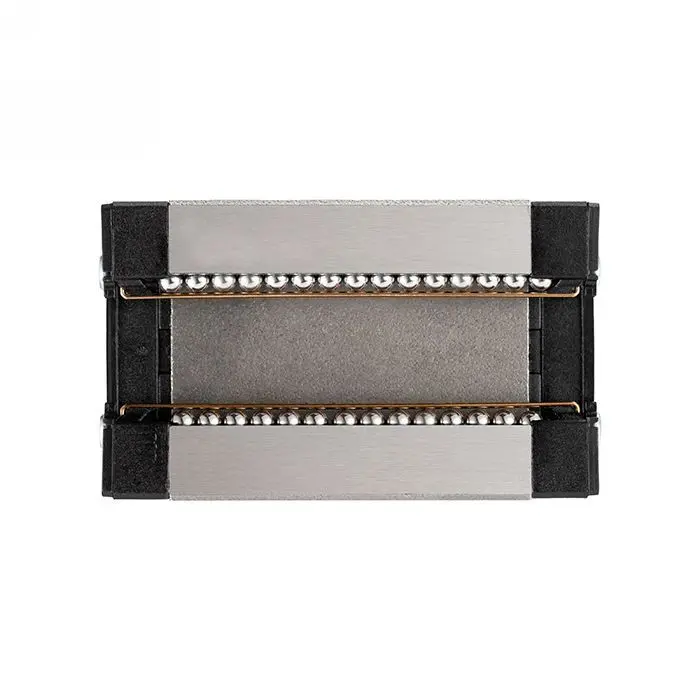

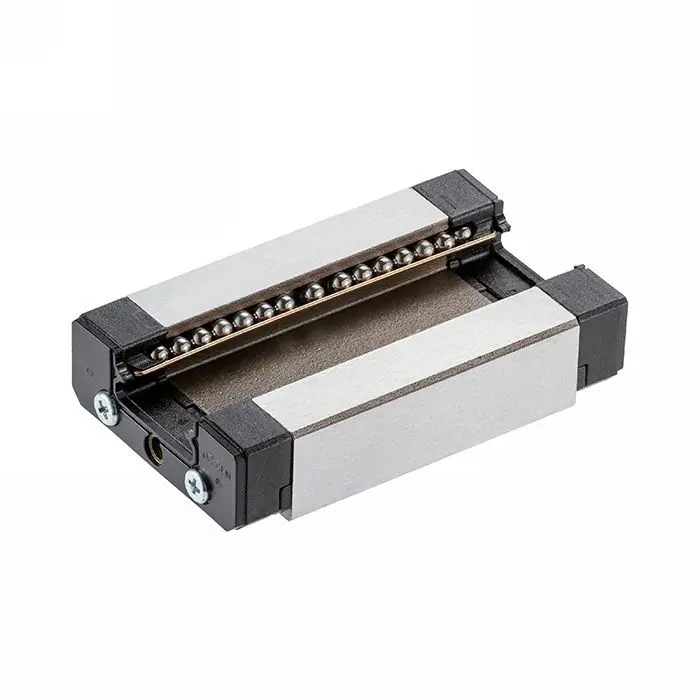

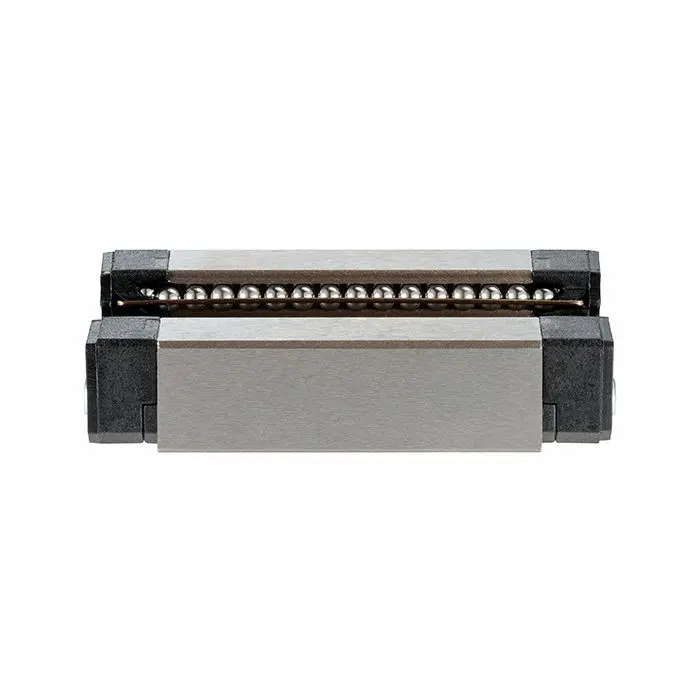

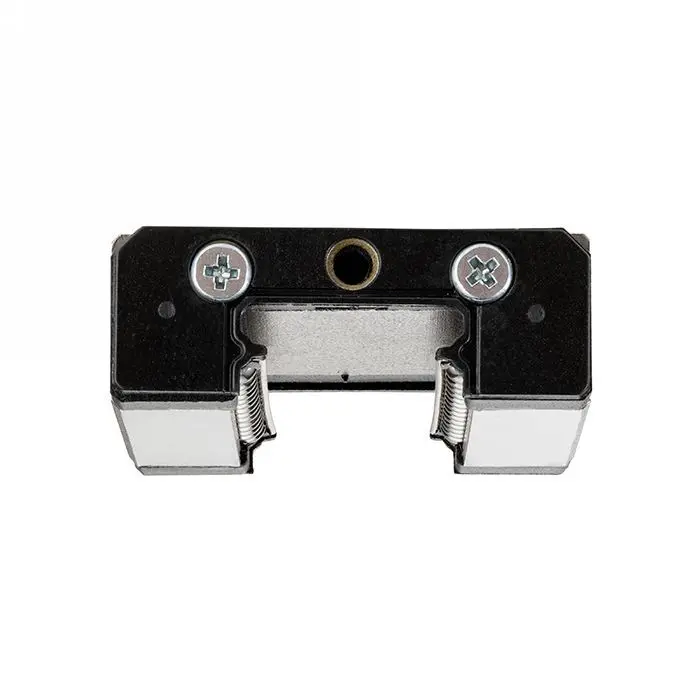

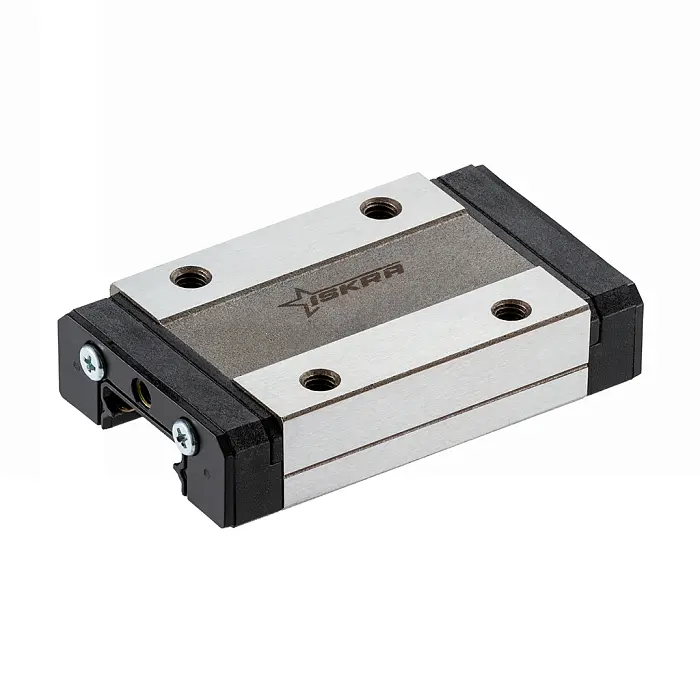

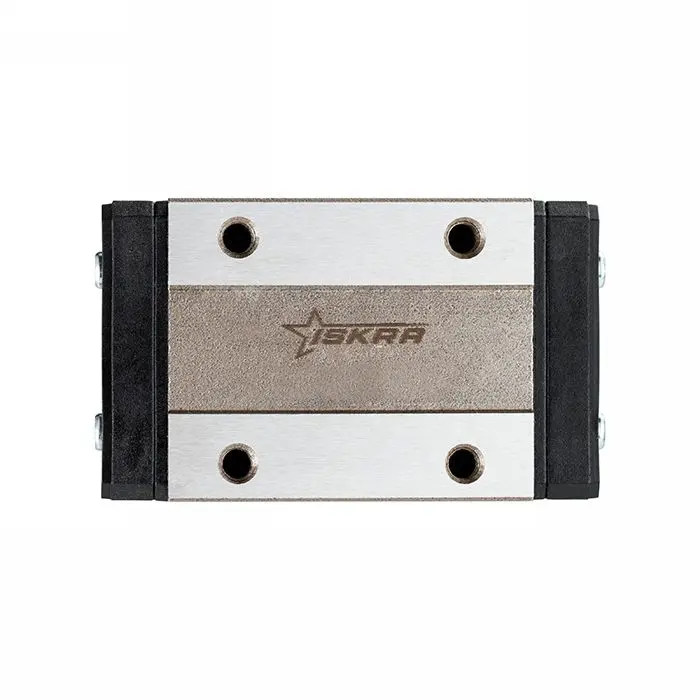

Каретка MGN12CZ0H ISKRA

76.53 BYN

Под заказ

Сравнить Отложить

Артикул:	MGN12CZ0H-ISKRA
Бренд:	ISKRA
Диаметр d, мм:	2
Размер C, мм:	15
Ширина W, мм:	27

Каретка MGN12CZ0H ISKRA — это каретка для системы линейного перемещения. Типоразмер — 12.

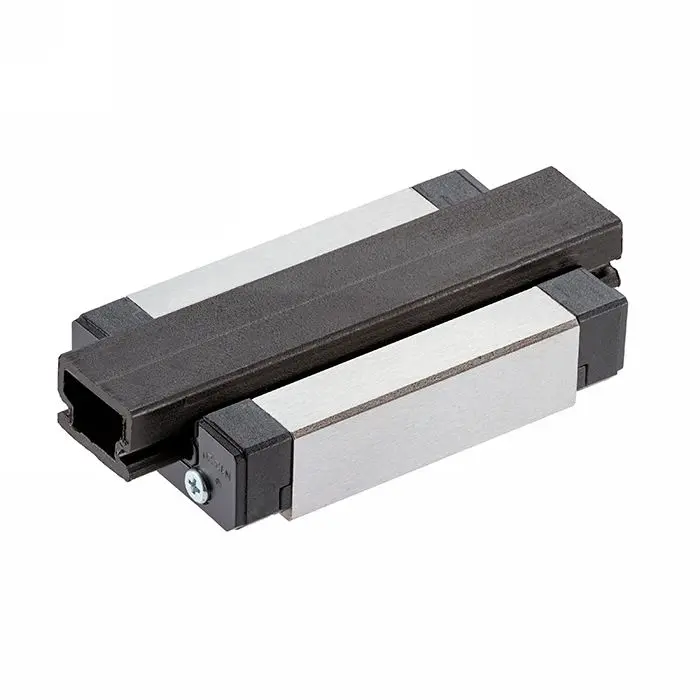

Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 27 мм, длина — 34,7 мм, высота — 13 мм. Для крепления импользуются винты M2x2,5. Выдерживает динамическую нагрузку 2,84 кН и статическую нагрузку 3,92 кН. Вес равен 0,034 кг

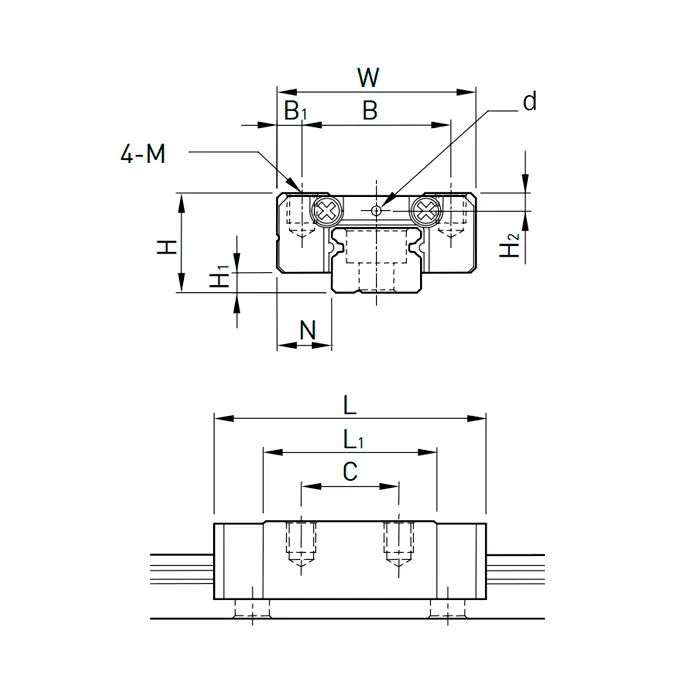

Длина монтажной площадки L1, мм:	21,7
Зазор от низа каретки до низа рельс (в сборе) H1, мм:	3
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм:	2,5
Расстояние от края до центра резьбового соединения B1, мм:	3,5
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм:	7,5
Размер резьбы на монтажной площади M:	M2x2,5
Типоразмер:	12
Длина L, мм:	34,7
Высота H, мм:	13
Динамическая нагрузка C, kН:	2,84
Статическая нагрузка C0, kH:	3,92
Ширина B, мм:	20
Вес, кг:	0,034
