Каретка MGN7CZ0H ISKRA

65.60 BYN

Под заказ

Сравнить Отложить

Артикул:	MGN7CZ0H-ISKRA
Бренд:	ISKRA

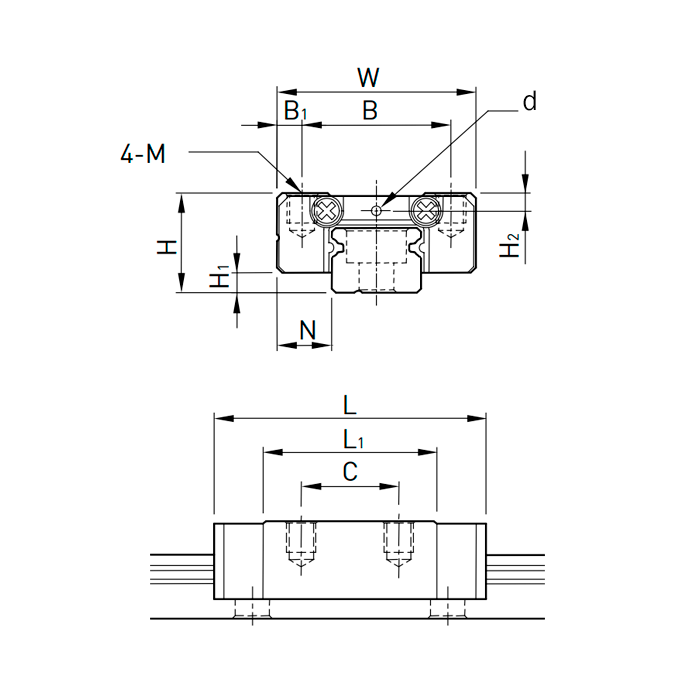

Диаметр d, мм:	1,2
Размер C, мм:	8
Ширина W, мм:	17

Каретка MGN7CZ0H ISKRA — это каретка для системы линейного перемещения. Типоразмер — 7.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 17 мм, длина — 22,5 мм, высота — 8 мм. Для крепления импользуются винты M2x2,5. Выдерживает динамическую нагрузку 0,98 кН и статическую нагрузку 1,24 кН. Вес равен 0,01 кг

Длина монтажной площадки L1, мм:	13,5
Зазор от низа каретки до низа рельс (в сборе) H1, мм:	1,5
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм:	1,5
Расстояние от края до центра резьбового соединения B1, мм:	2,5
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм:	5
Размер резьбы на монтажной площади M:	M2x2,5
Типоразмер:	7
Длина L, мм:	22,5
Высота H, мм:	8
Динамическая нагрузка C, kН:	0,98
Статическая нагрузка C0, kH:	1,24
Ширина B, мм:	12
Вес, кг:	0,01
