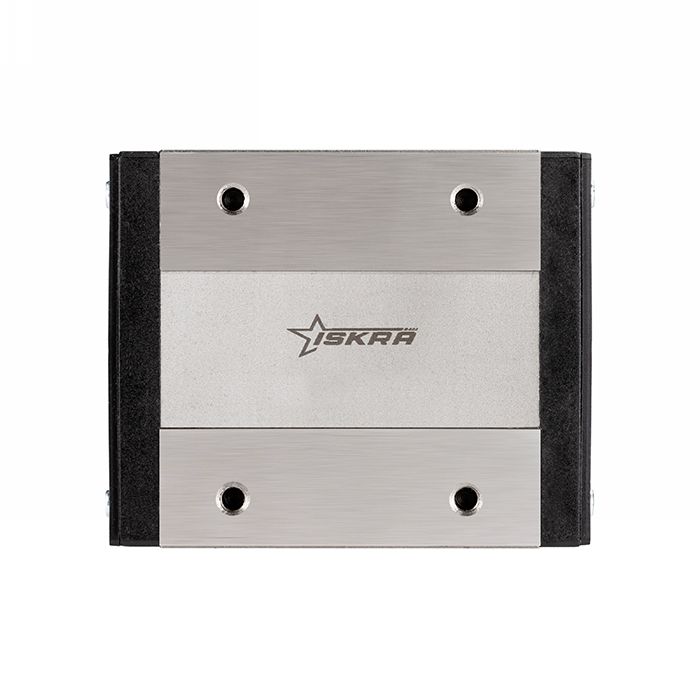

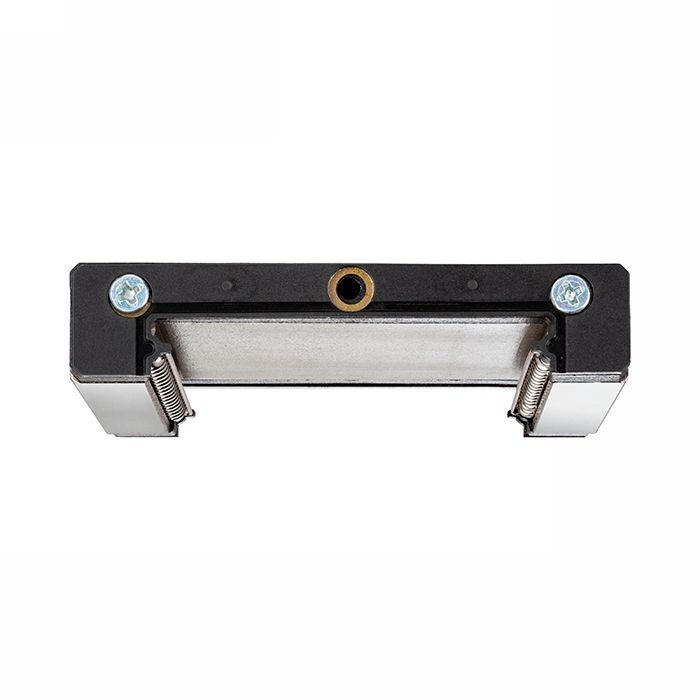

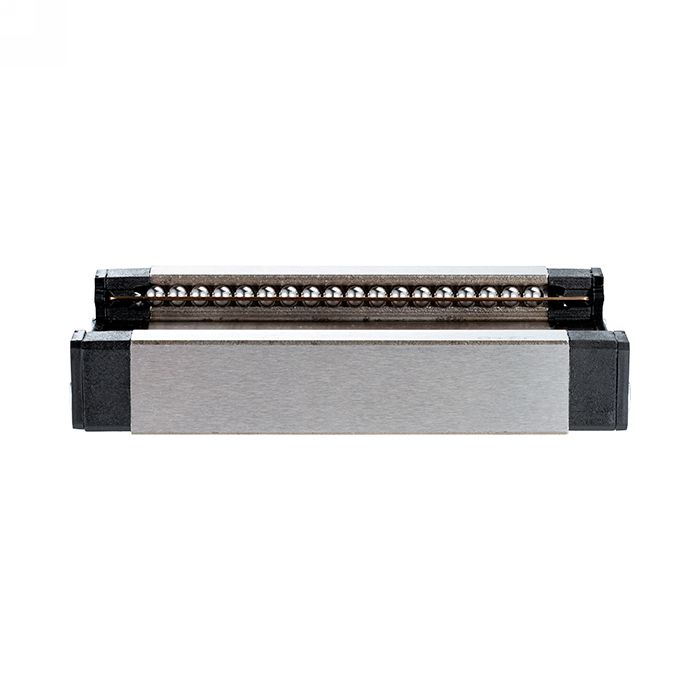

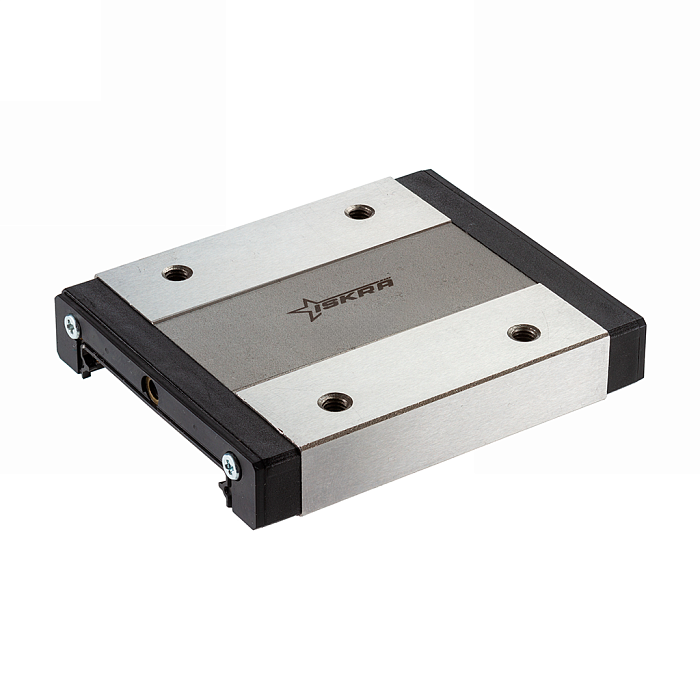

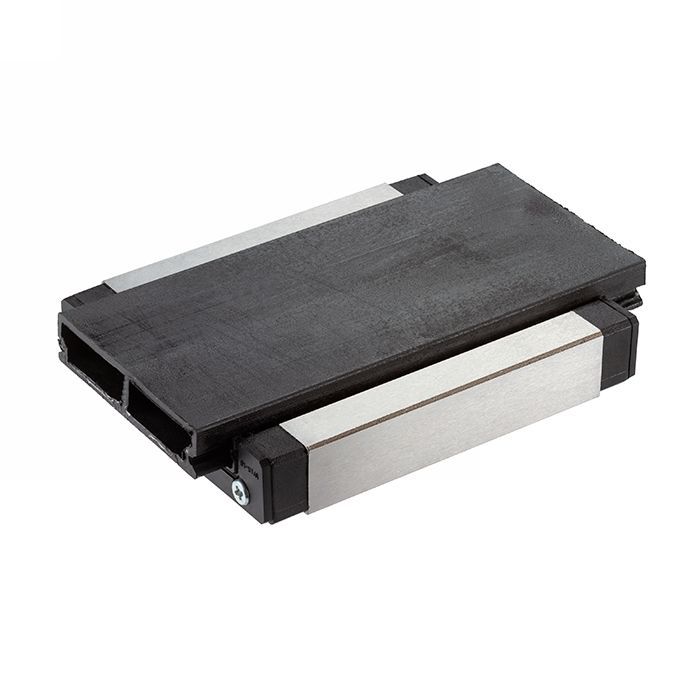

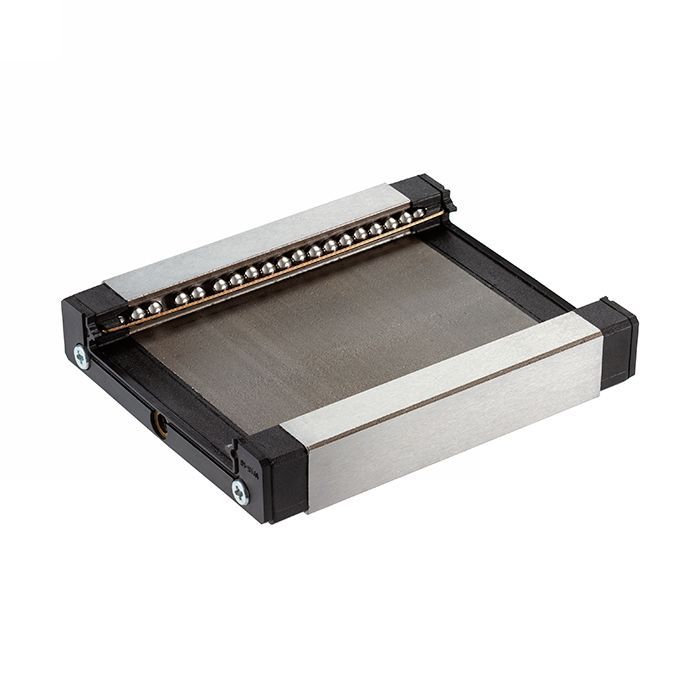

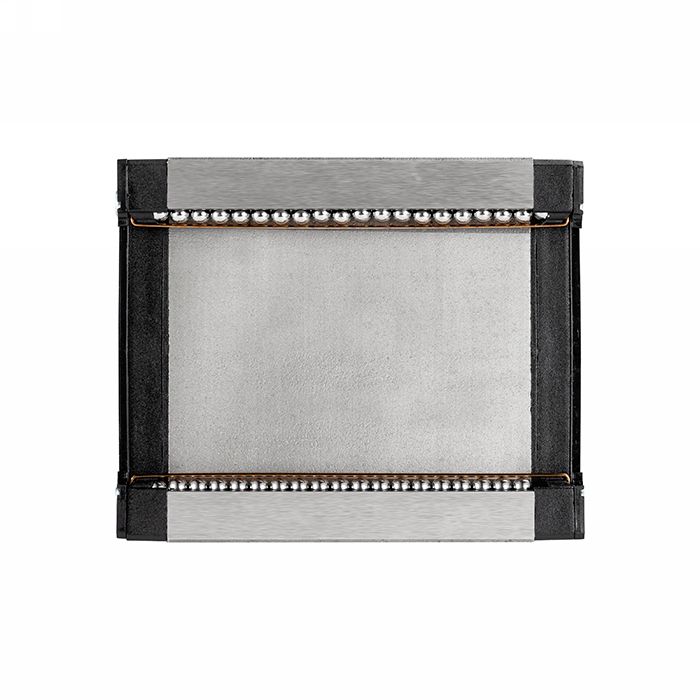

Каретка MGW12HZ0H ISKRA

134.84 BYN

Под заказ

Сравнить Отложить

Артикул:	MGW12HZ0H-ISKRA
Бренд:	ISKRA
Диаметр d, мм:	1,2
Размер C, мм:	28
Ширина W, мм:	40

Каретка MGW12HZ0H ISKRA — это каретка для системы линейного перемещения. Типоразмер — 12.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 40 мм, длина — 60,4 мм, высота — 14 мм. Для крепления импользуются винты M3x3,6. Выдерживает динамическую нагрузку 5,1 кН и статическую нагрузку 8,24 кН. Вес равен 0,103 кг

Длина монтажной площадки L1, мм:	45,6
Зазор от низа каретки до низа рельс (в сборе) H1, мм:	3,4
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм:	2,8
Расстояние от края до центра резьбового соединения B1, мм:	6
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм:	8
Размер резьбы на монтажной площади M:	M3x3,6
Типоразмер:	12
Длина L, мм:	60,4
Высота H, мм:	14
Динамическая нагрузка C, kН:	5,1
Статическая нагрузка C0, kH:	8,24
Ширина B, мм:	28
Вес, кг:	0,103
