Каретка MGW7CZ0H ISKRA

91.11 BYN

Под заказ

Сравнить Отложить

Артикул:	MGW7CZ0H-ISKRA
Бренд:	ISKRA

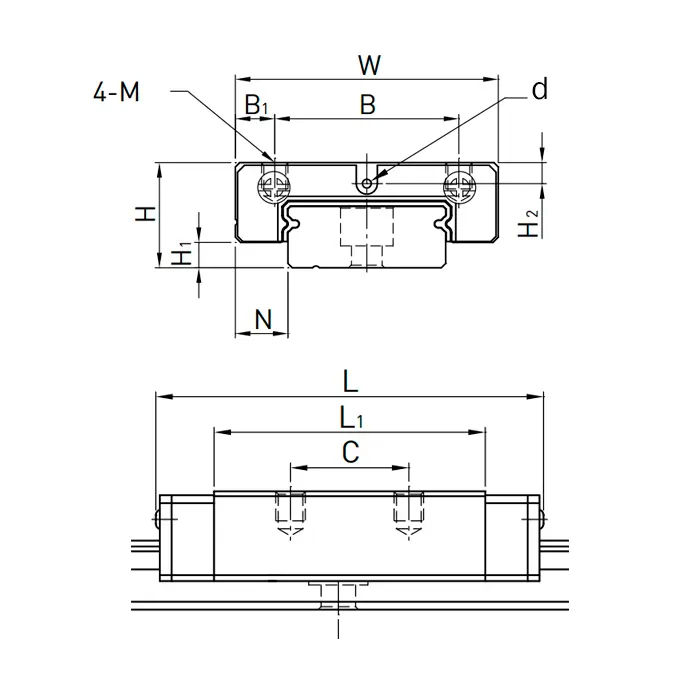

Диаметр d, мм:	1,2
Размер C, мм:	10
Ширина W, мм:	25

Каретка MGW7CZ0H ISKRA — это каретка для системы линейного перемещения. Типоразмер — 7.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 25 мм, длина — 31,2 мм, высота — 9 мм. Для крепления импользуются винты M3x3. Выдерживает динамическую нагрузку 1,37 кН и статическую нагрузку 2,06 кН. Вес равен 0,02 кг

Длина монтажной площадки L1, мм:	21
Зазор от низа каретки до низа рельс (в сборе) H1, мм:	1,9
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм:	1,85
Расстояние от края до центра резьбового соединения B1, мм:	3
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм:	5,5
Размер резьбы на монтажной площади M:	M3x3
Типоразмер:	7
Длина L, мм:	31,2
Высота H, мм:	9
Динамическая нагрузка C, kН:	1,37
Статическая нагрузка C0, kH:	2,06
Ширина B, мм:	19
Вес, кг:	0,02
