В наличии: 2 шт

ОПУ прецизионная серия с перекрестными роликами RU124G-UU-CC0-P5 ISKRA

1 407.87 BYN

- +

Сравнить Отложить

ОПУ прецизионная серия с перекрестными роликами RU124G-UU-CC0-P5 ISKRA

Артикул:	RU124GUUCC0P5-ISKRA
Бренд:	ISKRA

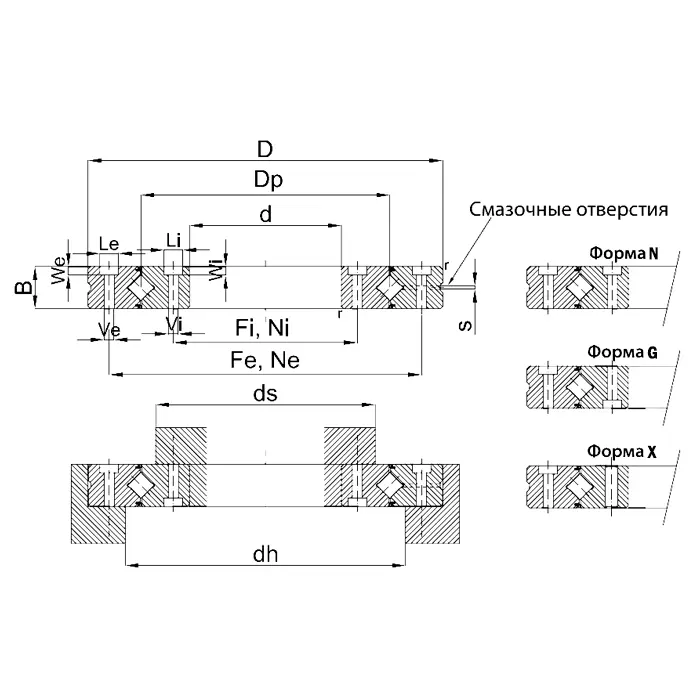

Наружный диаметр D, мм:	165
Внутренний диаметр d, мм:	80
Диаметр Fi, мм:	97

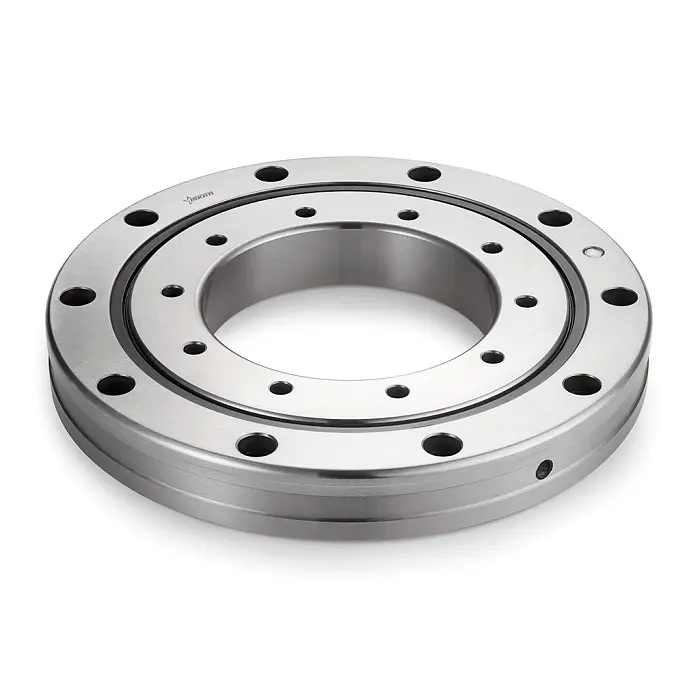

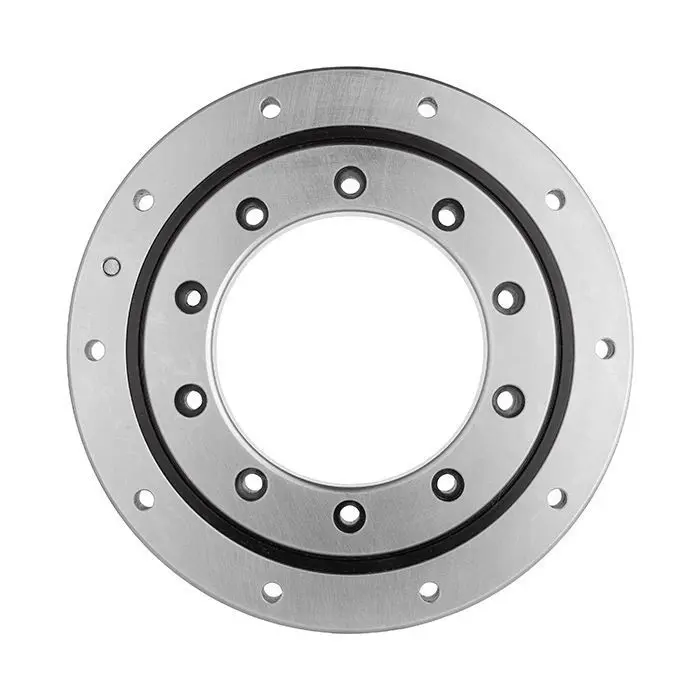

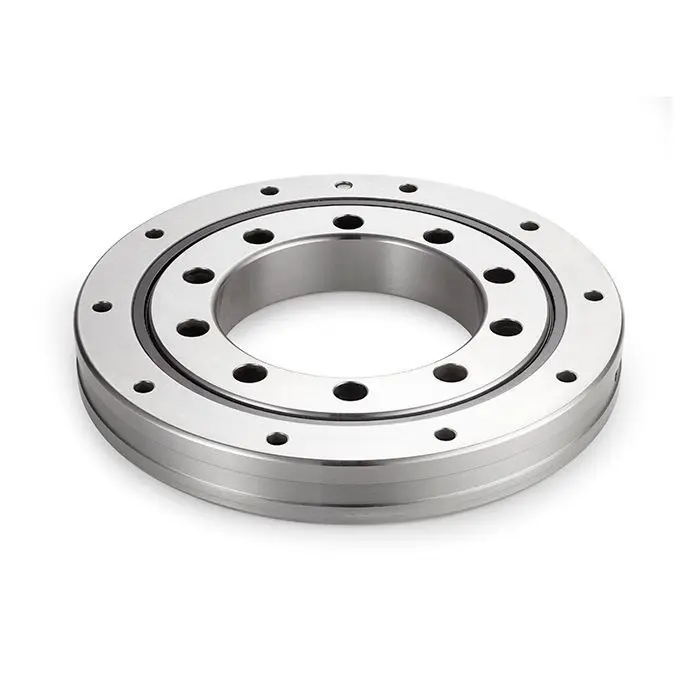

ОПУ прецизионная серия с перекрестными роликами RU124G-UU-CC0-P5 ISKRA — это опорно-поворотное устройство прецизионной серии. Используется в поворотных узлах измерительных приборов, медицинского оборудования, техники для производства микросхем и других механизмах, для которых важна исключительная точность вращения. Наружный диаметр ОПУ составляет 165 мм, внутренний — 80 мм. Ширина — 22 мм. Имеет 10 отвестий внешнего и внутреннего кольца. Динамическая нагрузка равна 33,1 кН, статическая нагрузка — 50,9 кН. Вес равен 2,6 кг.

Диаметр Fe, мм:	148
Количество отверстий Ni:	10
Количество отверстий Nе:	10
Диаметр Dp, мм:	124
Размер r min, мм:	1
Фланец:	нет
Диаметр опор ds, мм:	114
Диаметр опор dh, мм:	134
Диаметр смазочного отверстия s, мм:	3,1
Диаметр Le, мм:	9,5
Диаметр Li, мм:	9,5
Крепежное отверстие на внешнем кольце Ve, мм:	5,5
Крепежное отверстие на внутреннем кольце Vi, мм:	5,5
Высота Wi, мм:	5,4
Высота We, мм:	5,4
Форма:	G
Динамическая нагрузка C, kН:	33,1
Статическая нагрузка C0, kH:	50,9
Ширина B, мм:	22
Вес, кг:	2,6
