ОПУ прецизионная серия с перекрестными роликами RU85-UU-CC0-P5 ISKRA

788.25 BYN

- +

Сравнить Отложить

ОПУ прецизионная серия с перекрестными роликами RU85-UU-CC0-P5 ISKRA

Артикул:	RU85UUCC0P5-ISKRA
Бренд:	ISKRA

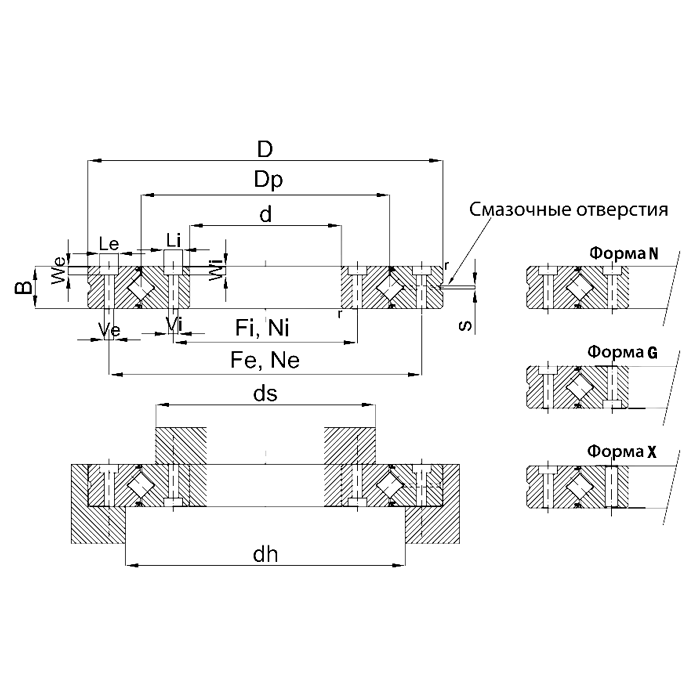

Наружный диаметр D, мм:	120
Внутренний диаметр d, мм:	55
Диаметр Fi, мм:	65

ОПУ прецизионная серия с перекрестными роликами RU85-UU-CC0-P5 ISKRA — это опорно-поворотное устройство прецизионной серии. Используется в поворотных узлах измерительных приборов, медицинского оборудования, техники для производства микросхем и других механизмах, для которых важна исключительная точность вращения. Наружный диаметр ОПУ составляет 120 мм, внутренний — 55 мм. Ширина — 15 мм. Имеет 8 отвестий внешнего кольца. Динамическая нагрузка равна 20,3 кН, статическая нагрузка — 29,5 кН. Вес равен 1 кг.

Диаметр Fe, мм:	105
Количество отверстий Nе:	8
Диаметр Dp, мм:	85
Размер r min, мм:	0,6
Фланец:	нет
Диаметр опор ds, мм:	79
Диаметр опор dh, мм:	93
Диаметр смазочного отверстия s, мм:	3,1
Диаметр Le, мм:	9,5
Крепежное отверстие на внешнем кольце Ve, мм:	5,5
Крепежное отверстие на внутреннем кольце Vi, мм:	M5
Высота We, мм:	5,4
Форма:	N
Динамическая нагрузка C, kН:	20,3
Статическая нагрузка C0, kH:	29,5
Ширина B, мм:	15
Вес, кг:	1
