В наличии: 14 шт

ОПУ с червячным приводом SG222-25RH ISKRA

7 547.92 BYN

- +

Сравнить Отложить

ОПУ с червячным приводом SG222-25RH ISKRA

Артикул:	SG22225RH-ISKRA
Бренд:	ISKRA

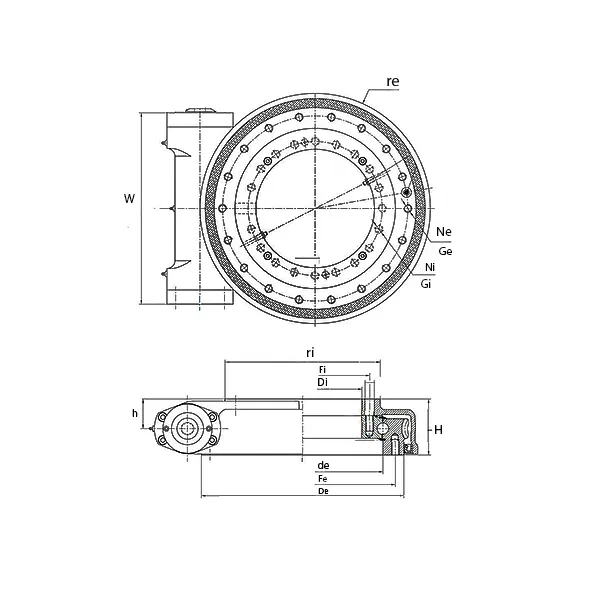

Диаметр Fi, мм:	175
Диаметр Fe, мм:	270
Наружный диаметр De, мм:	300

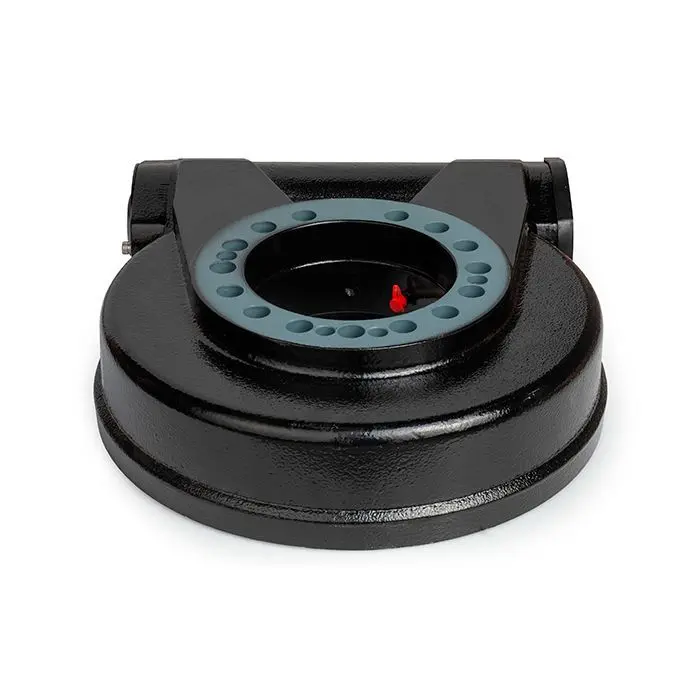

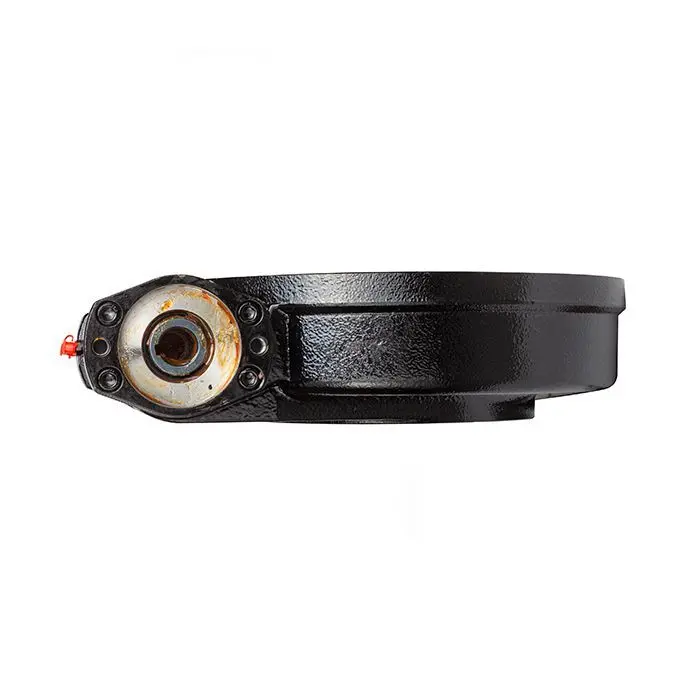

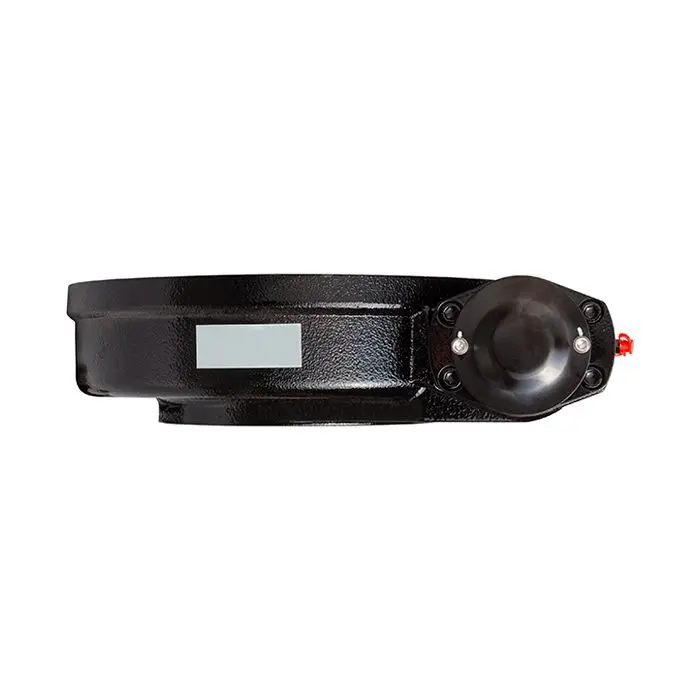

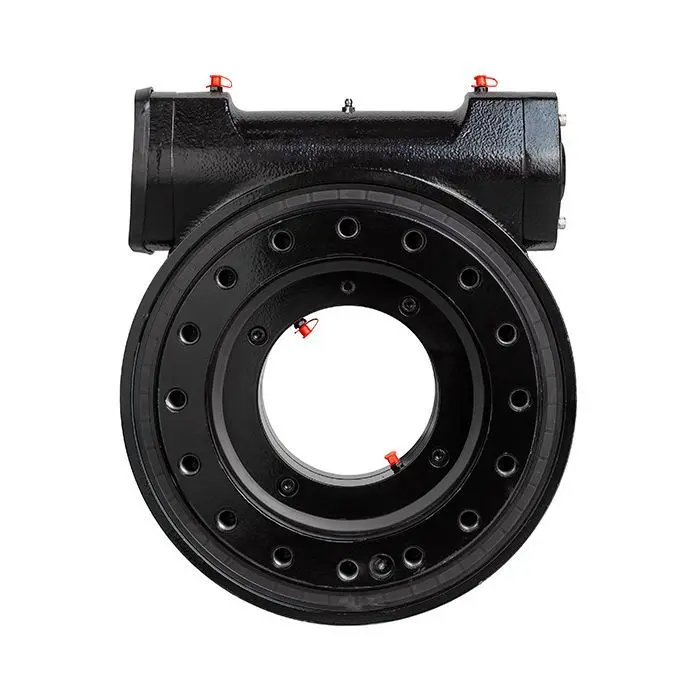

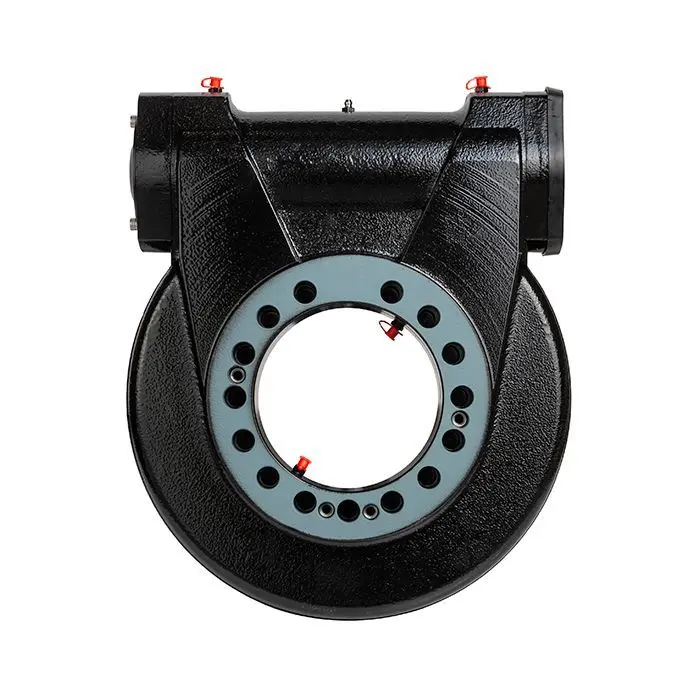

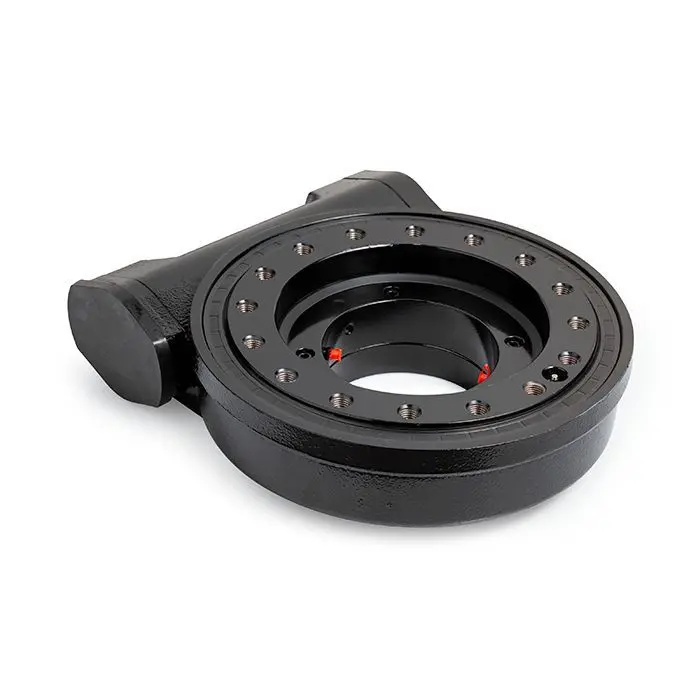

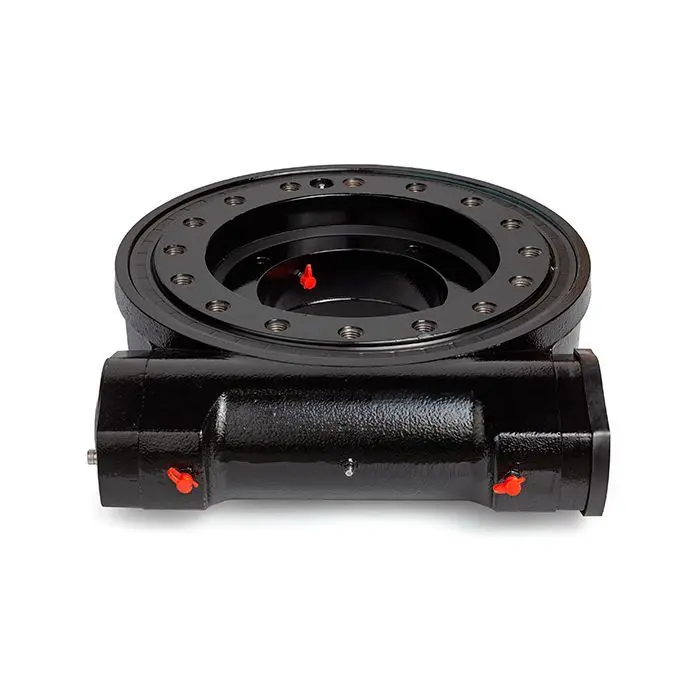

ОПУ с червячным приводом SG222-25RH ISKRA — это опорно-поворотное устройство с червячным приводом. Применяется для большой грузоподъемности механизма и передачи рабочей нагрузки. Используется как составляющая деталь кранов, ветродвигателей, экскаваторов, илоскрёбов, кантователей и т.д. Выполнено из стали марки C45. Наружный диаметр составляет 300 мм, внутренний диаметр — 145 мм. Максимальный выходной момент составляет 8 кН·м. Имеет 16 отверстий внешнего кольца и 15 отверстий внутреннего кольца. Вес ОПУ — 53 кг.

Количество отверстий Ni:	15
Количество отверстий Nе:	16
Резьба Gi:	M16
Резьба Ge:	M16
Радиус re, мм:	244 +2 -1
Максимальный выходной момент, кН·м:	8
Максимальный входной момент, Н·м:	300
Высота h, мм:	57
Фланец:	нет
Внутренний диаметр Di, мм:	145
Осевая динамическая нагрузка Ca, кН:	130
Осевая статическая нагрузка C0a, кН:	550
Радиальная динамическая нагрузка Cr, кН:	110
Радиальная статическая нагрузка C0r, кН:	205
Максимальный опрокидывающий момент, кН·м:	33,9
Тормозной момент, кН·м:	38,7
Точность позиционирования:	≤0,15°
Соотношение червячной передачи:	62:1
Диаметр re, мм:	220
Диаметр de, мм:	225,5
Высота H, мм:	108
Размер W, мм:	330
Материал:	сталь C45
Вес, кг:	53
