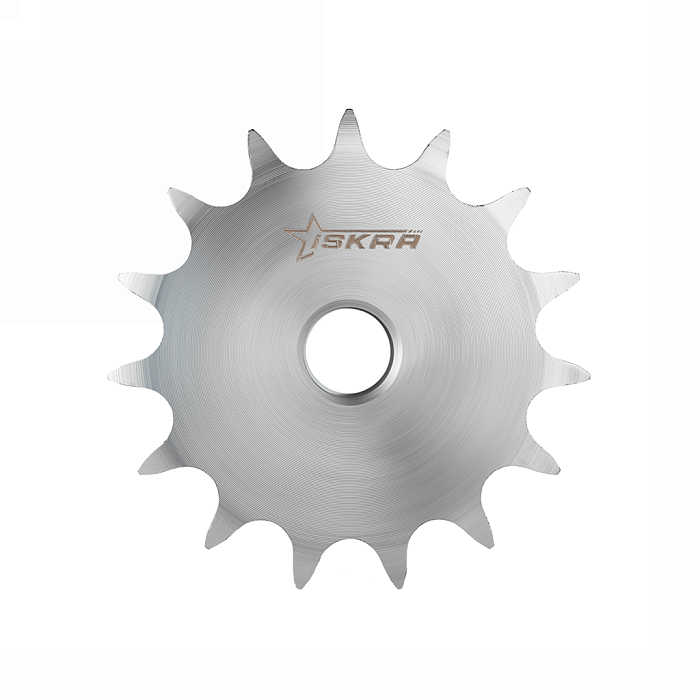

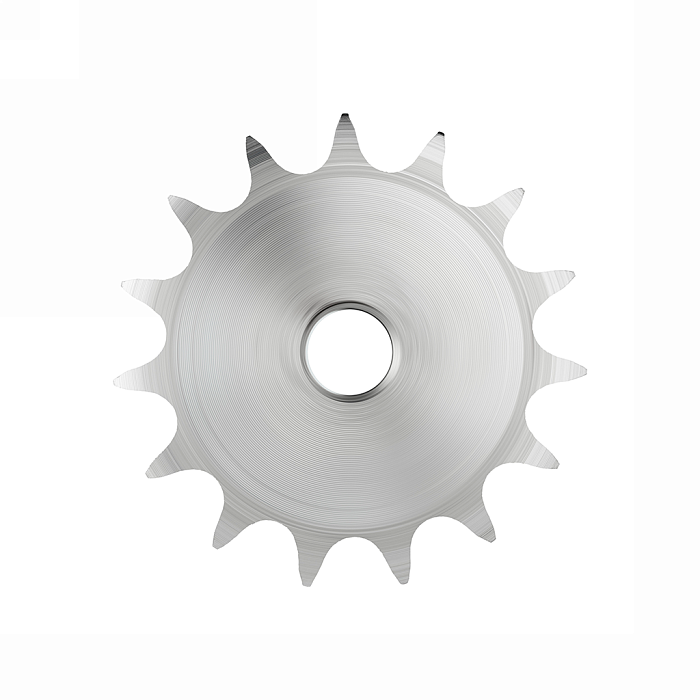

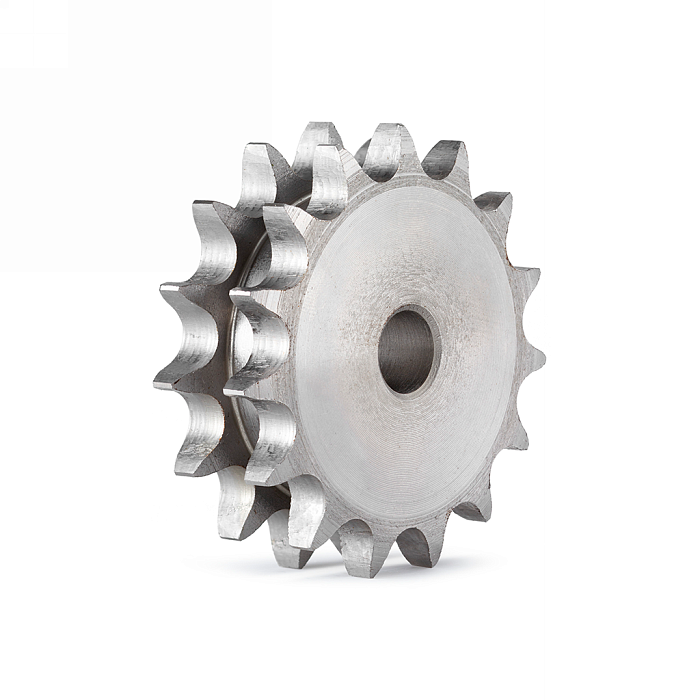

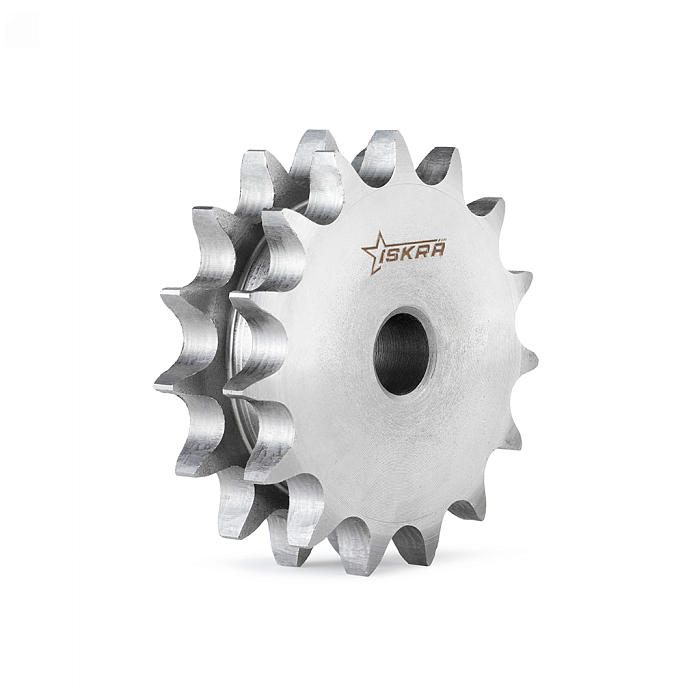

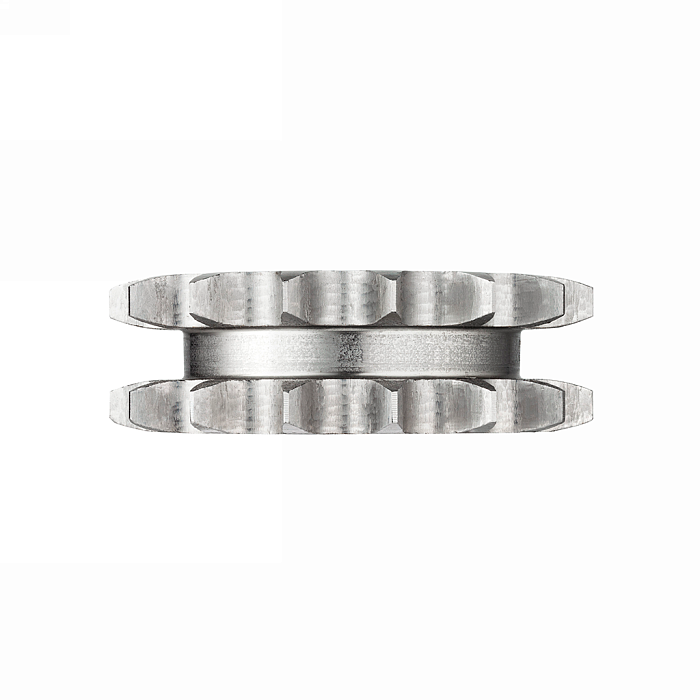

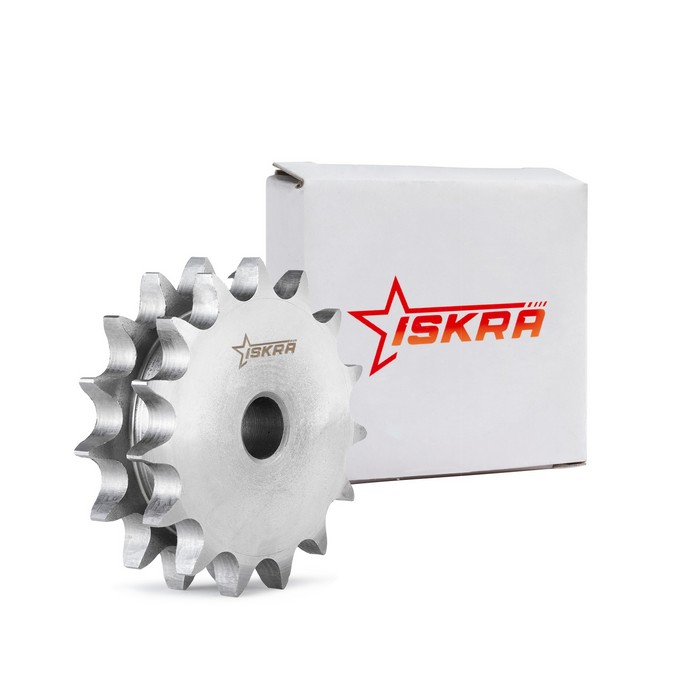

Звездочка двойная для однорядных цепей: 16B-1, Z=17, 1" x 17,02 mm DS12017 (PHS 16B-1DSA17) ISKRA
Ожидается

Звездочка двойная для однорядных цепей: 16B-1, Z=17, 1" x 17,02 mm DS12017 (PHS 16B-1DSA17) ISKRA

90.77 BYN
Под заказ
Звездочка двойная для однорядных цепей: 16B-1, Z=17, 1" x 17,02 mm DS12017 (PHS 16B-1DSA17) ISKRA
Артикул:  DS12017-ISKRA
Бренд:  ISKRA
Диаметр внутреннего отверстия d, мм:  20
Ширина зуба h2, мм:  63,5
Диаметр ролика цепи, мм:  15,88

Звездочка двойная для однорядных цепей: 16B-1, Z=17, 1" x 17,02 mm DS12017 (PHS 16B-1DSA17) ISKRA применяется в цепной передаче с однорядной цепью 16B-1. Особенность элемента заключается в равномерном износе зубьев, что снижает риски сокращения производственной мощности и эффективности оборудования. Используется в цепных передачах дорожной техники, подъемно-транспортного, бурового оборудования, сельскохозяйственных машин, а также различных производственных станков. Звездочка выполнена из стали С45Е.
Количество зубьев — 17.
Диаметр внутреннего отверстия — 20 мм.
Наружный диаметр — 149 мм.
Диаметр диска звездочки — 113 мм.

Для цепи:  16B-1
Посадка на вал:  под расточку
Размер цепи:  1" x 17,02 мм
Шаг, мм:  25,4
Внутренняя ширина звена цепи, мм:  17,02
Количество рядов:  2

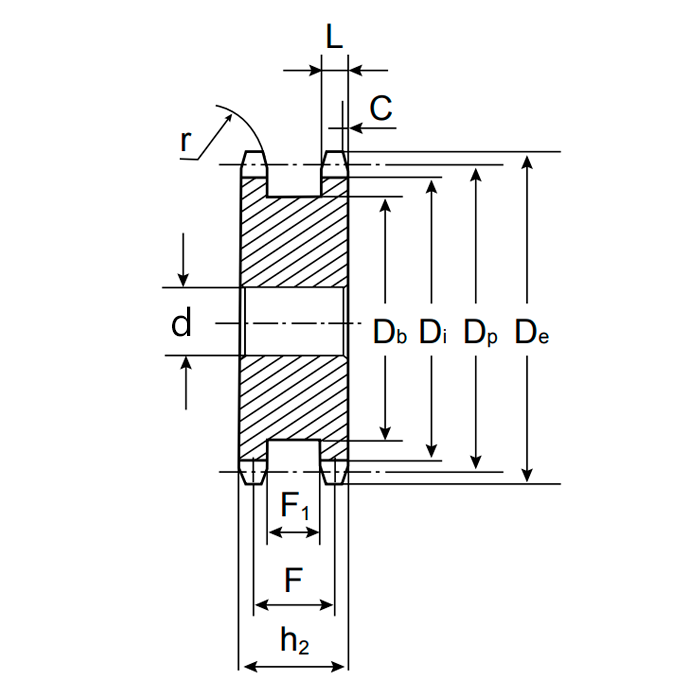

Радиус зуба звездочки r, мм:  26
Количество зубьев Z:  17
Ступица, да/нет:  нет
Ширина зуба L, мм:  15,8
Наружный диаметр звездочки De, мм:  149
Диаметр делительной окружности Dp, мм:  138,22
Размер h2, мм:  63,5
Размер F1, мм:  31,1
Диаметр Db, мм:  113
Размер F, мм:  47.3
Ширина C, мм:  2,5
Материал:  сталь C45E
