Эффективная транспортировка сыпучих, гранулированных и абразивных материалов требует использования надежных быстроразъемных соединений (БРС). В аграрном, строительном и промышленном секторах широкое распространение получили три основных типа БРС: Bauer (Agri-Lock), Storz и Perrot. Несмотря на схожие задачи, каждое из них обладает уникальными конструктивными особенностями, определяющими сферу их наиболее эффективного применения.
Соединения Bauer (Agri-Lock) изначально были разработаны для нужд сельского хозяйства, однако впоследствии стали использоваться и в других сферах. Это ассиметричные БРС, которые состоят из трех частей: ниппеля сферической формы, муфты с уплотнительным кольцом и замка. Последний обеспечивает надежное крепление ответной и приемной частей простым защелкиванием рычагов. Детали изготавливаются из алюминия или высококачественной оцинкованной стали, а уплотнение — из резины NBR.
БРС Bauer (Agri-Lock) выдерживают рабочее давление до 10 бар, чего достаточно для выполнения большого спектра задач. Они легко монтируются и демонтируются без использования инструмента, благодаря чему могут применяться в областях, где важна скорость смыкания и разъединения. Помимо этого, соединения обладают еще одним важным достоинством — угловой гибкостью. Благодаря подвижности шарообразной части, соединение допускает сгибание до 15 градусов, что облегчает обход препятствий без использования дополнительных угловых фитингов.
 |
 |
 |

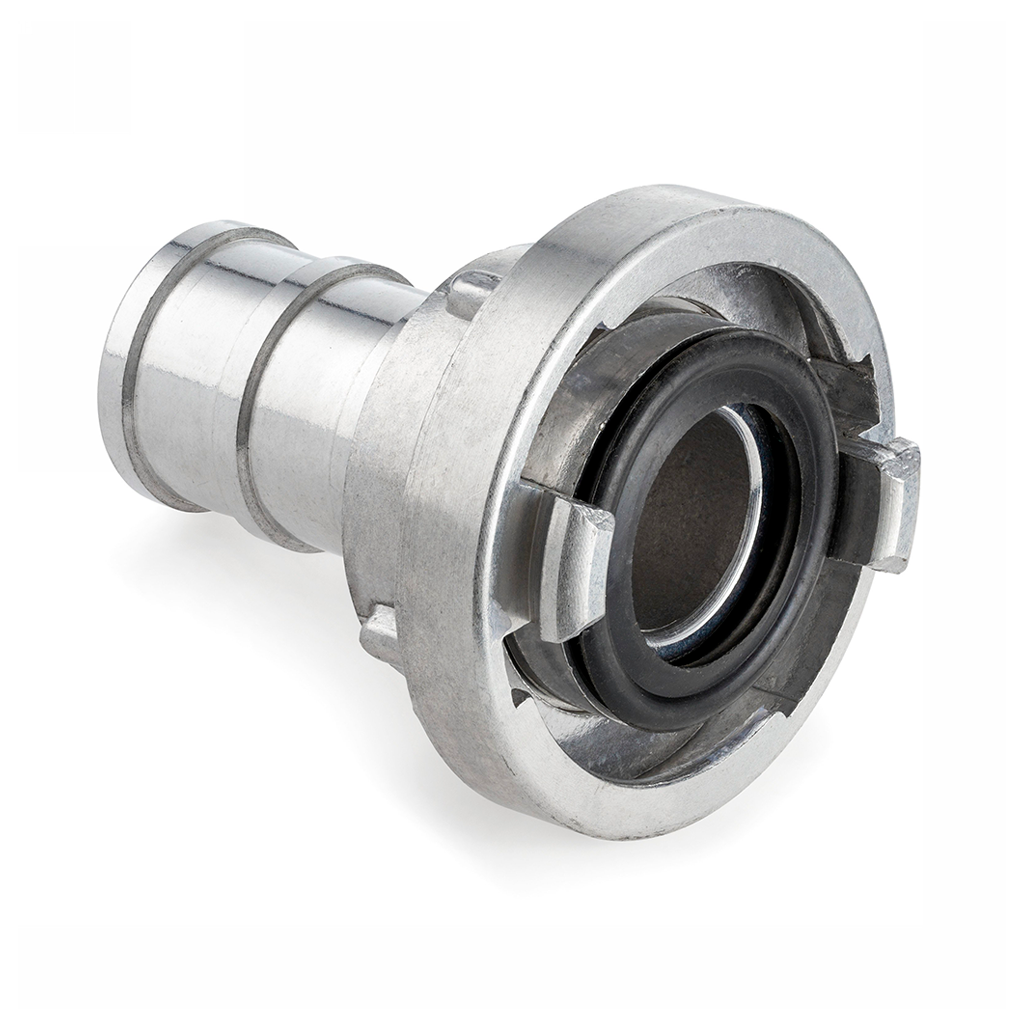

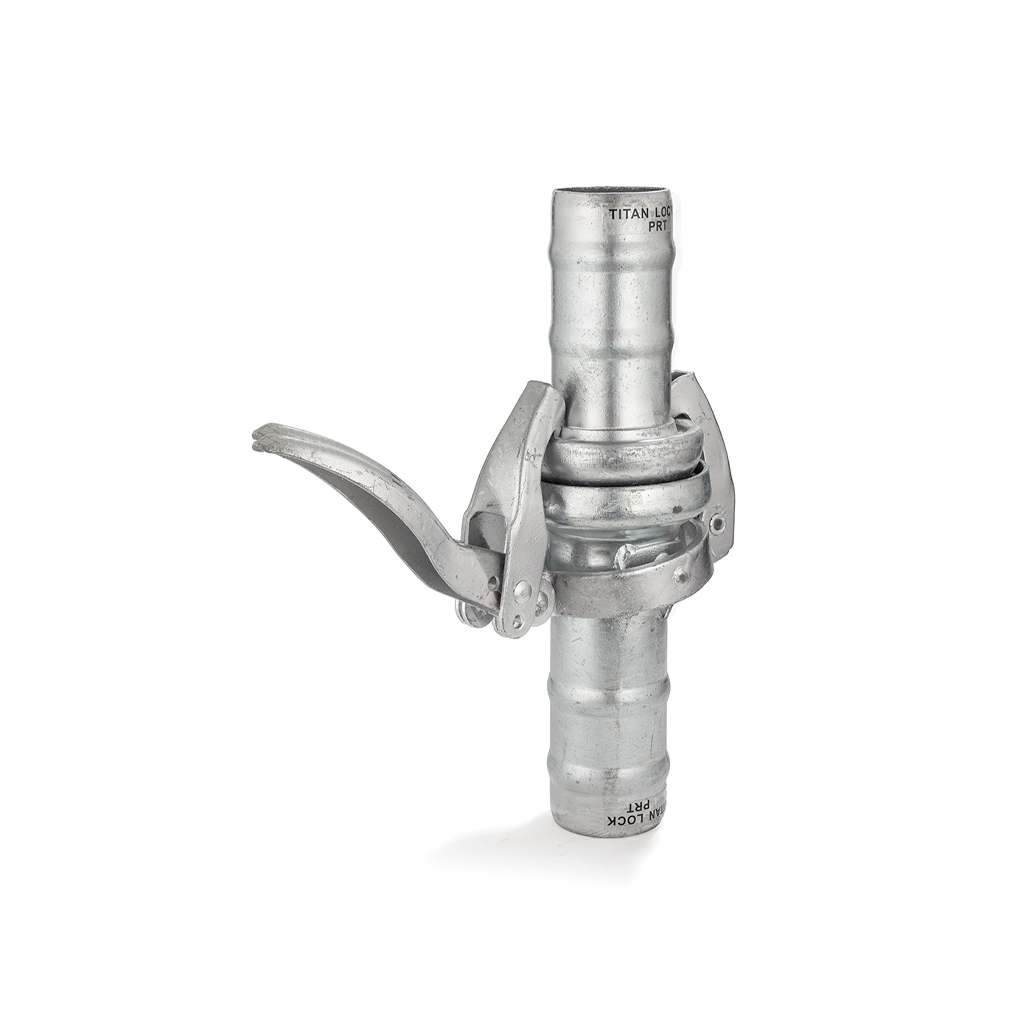

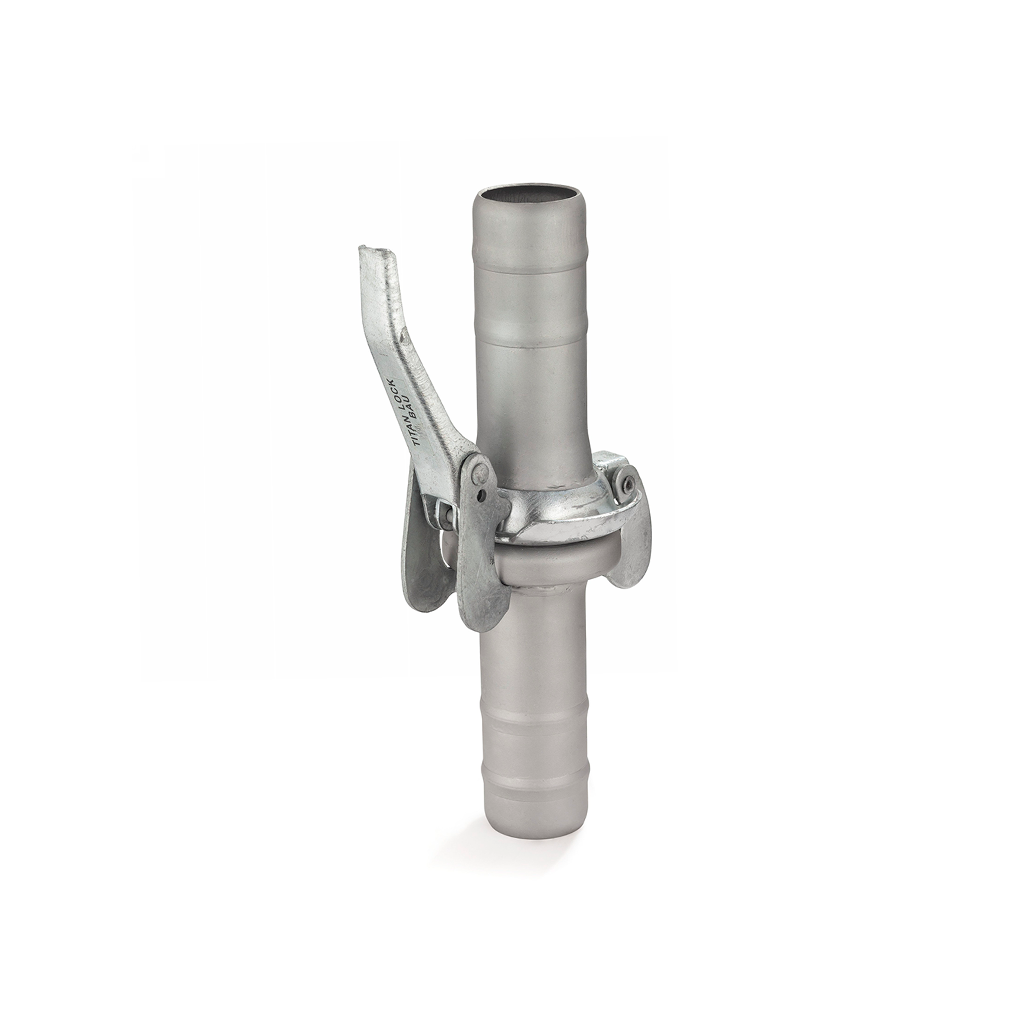

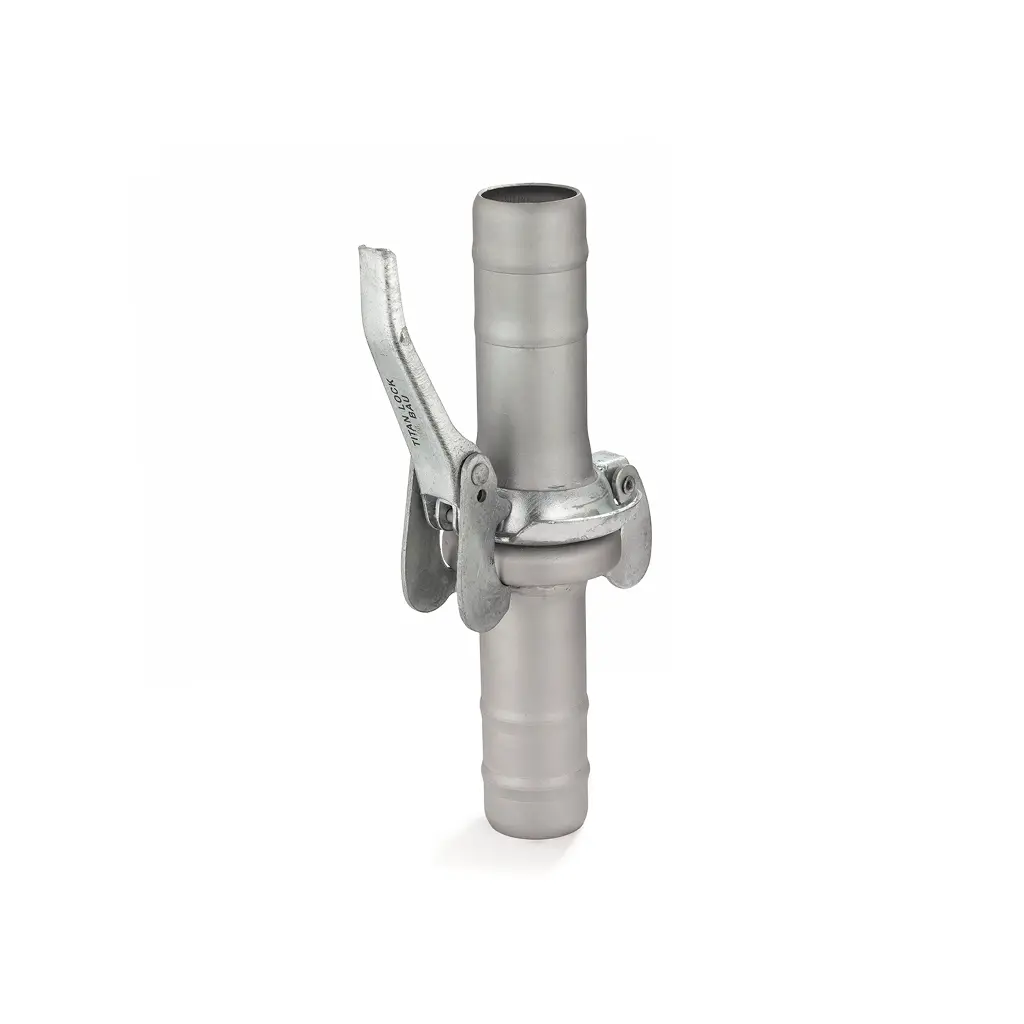

| Соединение Bauer (Agri-Lock) | Соединение Perrot | Элемент соединения Storz |
Соединения Perrot также были разработаны для нужд сельского хозяйства, но с акцентом на исключительную долговечность и устойчивость к высоким нагрузкам и высокоабразивным средам. Они часто находят применение там, где приходится работать с крупнодисперсными материалами и агрессивными химикатами.
Эти БРС внешне похожи на соединения Bauer, однако отличаются более массивной и прочной конструкцией из толстостенной оцинкованной стали. Они тоже состоят из элементов типа «мама» и «папа», и используют рычажный принцип запирания, но с более надежным и долговечным механизмом.
Соединения Perrot известны своей износостойкостью, высокой герметичностью и надежностью. Благодаря этому они широко применяются в таких отраслях, как строительство, сельское хозяйство и горнодобывающая промышленность.
Главное различие Bauer и Perrot заключается в запасе прочности и стойкости к абразивам. Perrot – это более «тяжелая артиллерия», подходящая для долгой работы в агрессивной среде, в то время как Bauer является оптимальным решением для быстрой и гибкой прокладки временных трубопроводов.
Соединение Storz было разработано для использования в пожарной технике, где оно является мировым стандартом. В отличие от упомянутых выше, оно имеет симметричную конструкцию, то есть любые элементы одного типоразмера полностью совместимы между собой. Каждая деталь оснащена специальными выступами (кулачками), которые фиксируют соединение при повороте.
Конструкция БРС Storz обеспечивает быстрый монтаж/демонтаж без ошибок, а наличие уплотнения в каждом элементе — повышенную герметичность. Соединение подходит для работы со слабоабразивными средами под давлением до 16 бар. В отличие от предыдущих типов, Storz подходит для установки в стесненных условиях, так как для фиксации соединения достаточно поворота одной из частей.
Ключевые различия соединений Bauer (Agri-Lock), Perrot и Storz:
|
Bauer (Agri-Lock) |
Perrot |
Storz |
|
|
Симметричность |
Асимметричное |
Асимметричное |
Симметричное |
|
Механизм фиксации |
Рычажный |
Рычажный |
Кулачковый |
|
Угловая гибкость |
До 15° |
До 15° |
Не компенсирует отклонения |
|
Стойкость к абразивам |
Средняя |
Высокая |
Низкая/средняя |
|
Использование в условиях недостатка места
|
Не подходит |
Не подходит |
Подходит |
Приобрести все три типа БРС вы можете в интернет-магазине ТЕХНОБЕРИНГ. Выбор оптимального соединения напрямую зависит от характера транспортируемой среды и условий эксплуатации. Для систем орошения и транспортировки малоабразивных сред, где важны скорость и гибкость, идеальным выбором станет Bauer (Agri-Lock). Если приоритетом является универсальность, стандартизация и работа с жидкостями и умеренными абразивами, предпочтение стоит отдать Storz. Наконец, для самых тяжелых условий, связанных с высокоабразивными материалами, строительным шламом и необходимостью в максимальной долговечности, лучшим решением будет мощное соединение Perrot.
Для подбора комплектующих или подробной консультации обращайтесь по почте info@technobearing.by или по телефону +375 (44) 756-52-67
