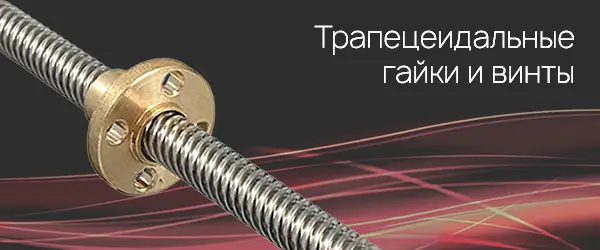

Трапецеидальные винты и гайки — это элементы эффективной ходовой передачи, используемой для прямолинейного движения узлов и деталей в различных оборудованиях и агрегатах. Ходовая передача такого рода образует поступательное движение из вращательного, создает большую силу трения скольжения и обеспечивает оперативное замедление.
Устройство трапецеидальных винтов и гаек
Трапецеидальные винты и гайки представляют собой механизм с трапецеидальной резьбой. Трапецеидальная резьба — тип резьбы с профилем в форме равнобедренной трапеции с углом 30°. Применяется в передачах типа «винт-гайка» в качестве ходовой, так как данная форма резьбы дает возможность переносить большие нагрузки, а также увеличивает срок службы механизма.
Типы трапециевидных винтов
Различают два типа трапециевидных винтов: однозаходные и многозаходные, характеризующиеся соотношением параметров хода резьбы к шагу. Шаг резьбы является интервалом между двумя соседними резьбовыми нитками, а ход резьбы — это расстояние, на которое перемещается гайка за один оборот винта. Для однозаходной резьбы ход равен шагу, а для многозаходной – шаг резьбы, умноженный на количество заходов. Однозаходная резьба является самотормозящей в связи с тем, что сила, действующая на гайку, не стимулирует винт вращаться, так как угол подъема винтовой линии меньше приведенного угла трения. Многозаходная резьба чаще всего не характеризуется свойством самоторможения.
Типы трапецеидальных гаек
Гайки различаются по форме исполнения:
|
|
|
Цилиндрическое
|
Квадратное
|
|
|
|
Шестигранное
|
Фланцевое
|
Также различаются по материалу изготовления и производятся из: стали, бронзы RG7, латуни (11SMn), нейлона.
Преимущества трапецеидальных гаек и винтов
- Поддержание низкой скорости движения механизма для большей точности позиционирования;
- Высокий коэффициент грузоподъемности механизма;
- Компактность и простота конструкции;
- Относительно небольшая стоимость.
Применения трапецеидальных гаек и винтов
Трапецеидальные гайки и винты дают возможность осуществлять прямолинейное движение для широкого спектра станков и механизмов. Например:
- 3D-принтеры;
- подъемные механизмы и вилочные автопогрузчики;
- приборы токарных, фрезерных, расточных, винторезных станков;
- разнообразные подъемники;
- винтовые прессы и домкраты;
- упаковочное устройство;
- сборочные линии и контейнеры;
- сельскохозяйственная и иная спецтехника.
