Каретка HGH15CAZAH ISKRA
- Артикул HGH15CAZAH-ISKRA
- Бренд ISKRA

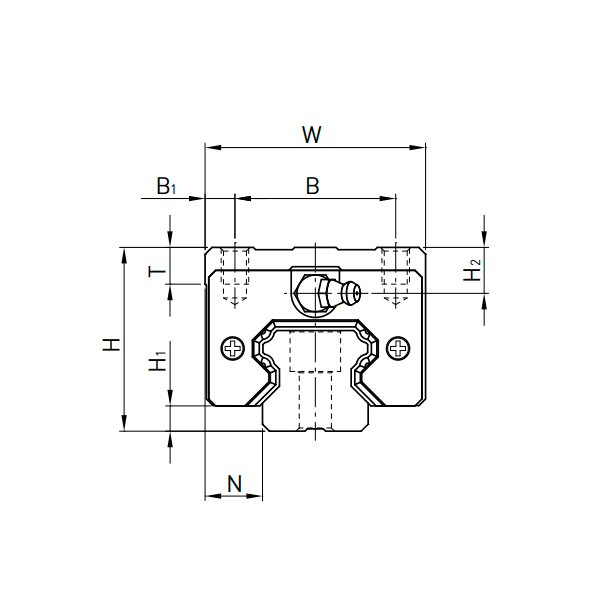

- Размер C, мм 26
- Ширина W, мм 34
- Длина монтажной площадки L1, мм 39,4
- Артикул HGH15CAZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 26
- Ширина W, мм 34
- Длина монтажной площадки L1, мм 39,4
- Зазор от низа каретки до низа рельс (в сборе) H1, мм 4,3
- Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм 8
- Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм 7,7
- Расстояние от края до центра резьбового соединения B1, мм 4
- Высота фрезерованной части юбки монтажной площадки T, мм 6

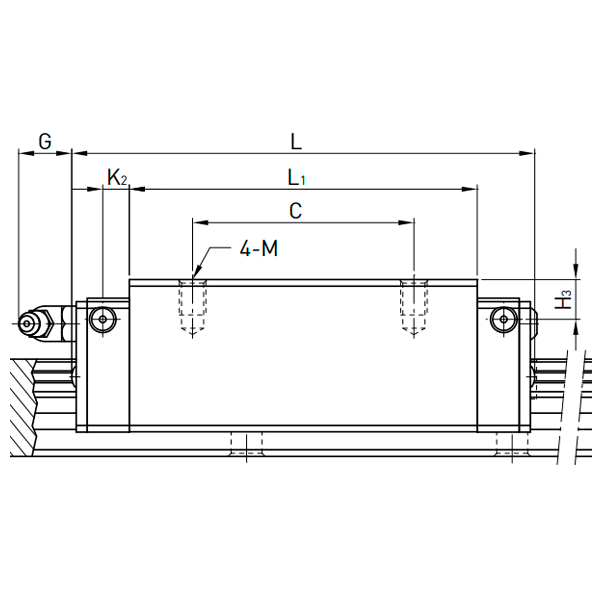

- Выступ масленки за пределы G, мм 5,3
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм 9,5
- Размер резьбы на монтажной площади M M4x5

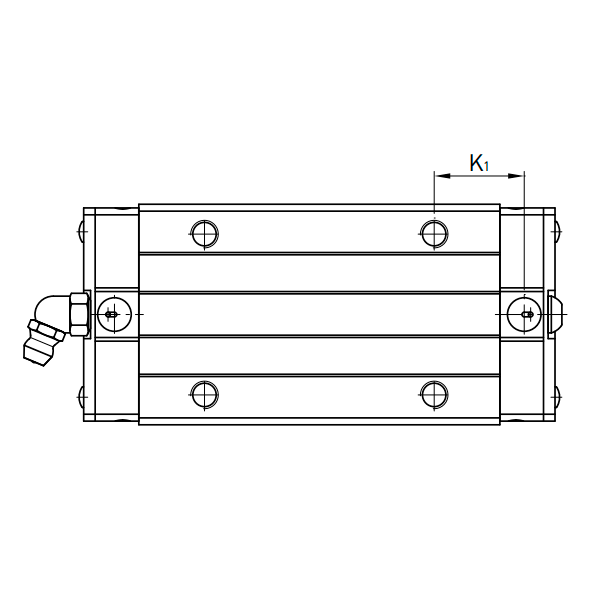

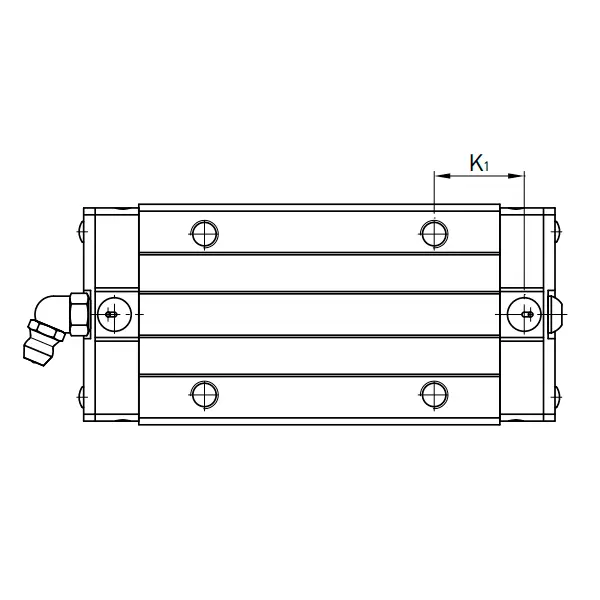

- Размер K1, мм 10
- Типоразмер 15
- Размер K2, мм 4,85
- Длина L, мм 61,4
- Высота H, мм 28
- Динамическая нагрузка C, kН 11,38
- Статическая нагрузка C0, kH 16,97
- Ширина B, мм 26
- Вес, кг 0,18

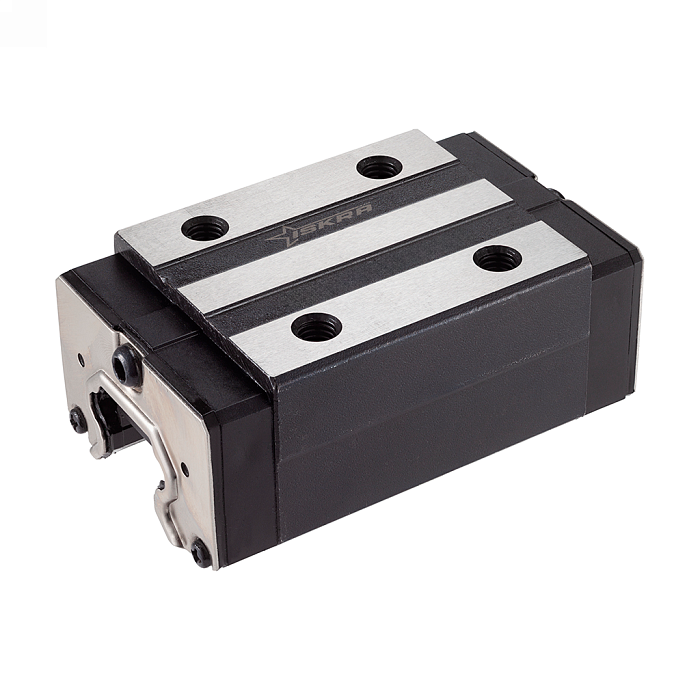

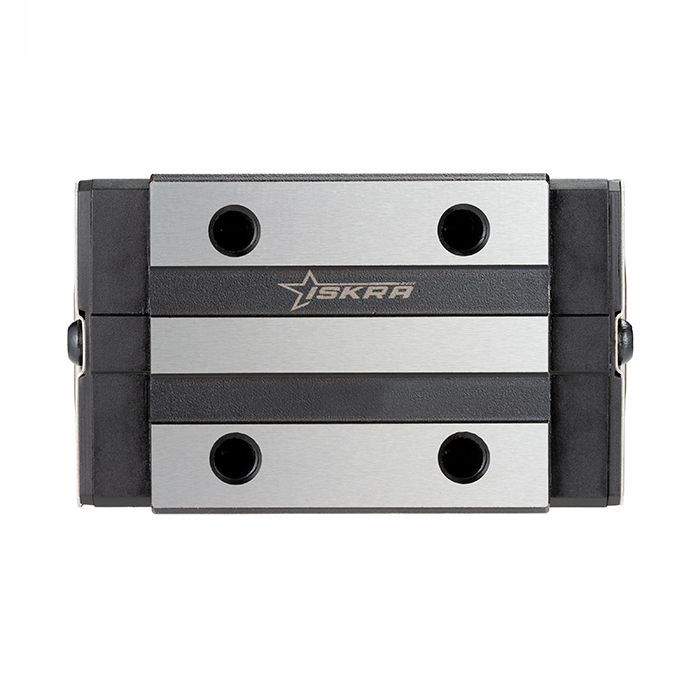

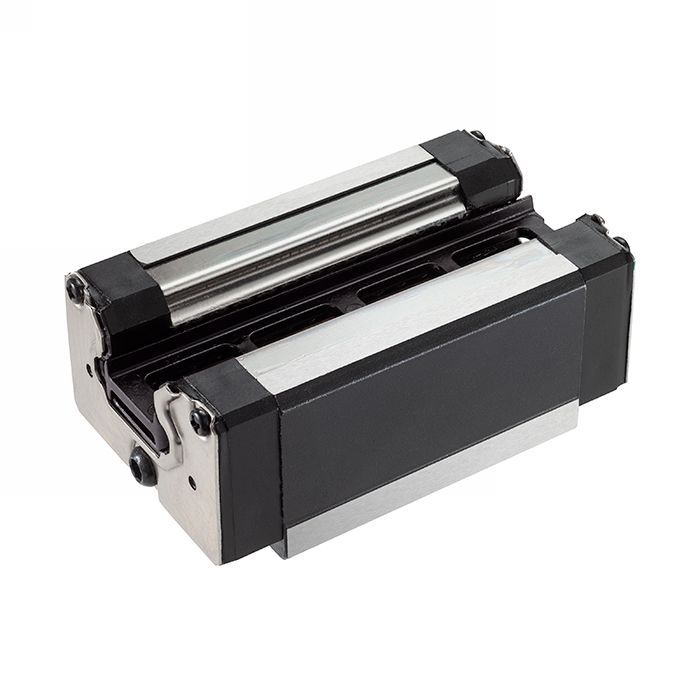

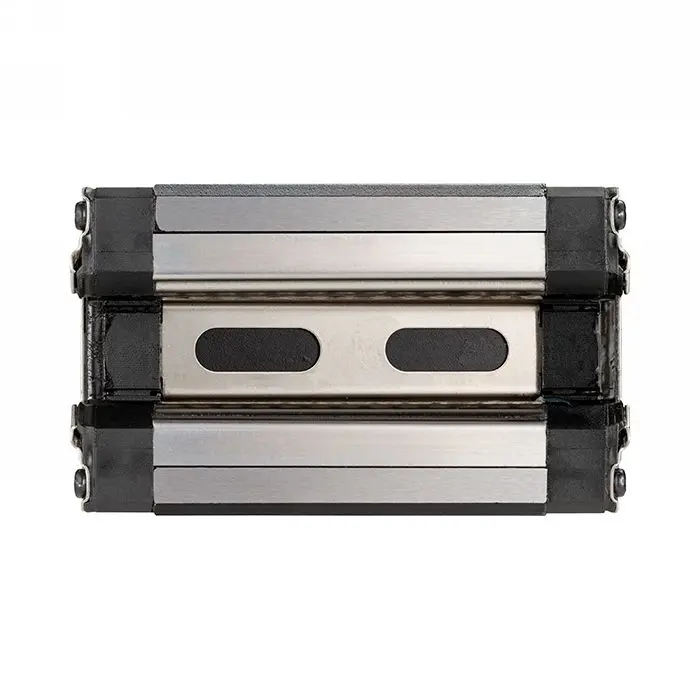

Каретка HGH15CAZAH ISKRA — это каретка для системы линейного перемещения. Типоразмер — 15.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 34 мм, длина — 61,4 мм, высота — 28 мм. Для крепления иcпользуются винты M4x5. Выдерживает динамическую нагрузку 11,38 кН и статическую нагрузку 16,97 кН. Вес равен 0,18 кг
Уважаемые клиенты, ООО "ТЕХНОБЕРИНГ" предоставляет на реализуемый товар гарантию от 6 до 12 месяцев. В период действия гарантийного срока, замена некачественного товара осуществляется при выполнении следующих условий:
- Дефекты появились по вине изготовителя;
- Заказчиком были соблюдены правила хранения, транспортировки и эксплуатации товара, установленные изготовителем;
- Составление Покупателем акта рекламации.
Подробнее о гарантии можете ознакомиться на странице Гарантия и возврат на нашем сайте.
