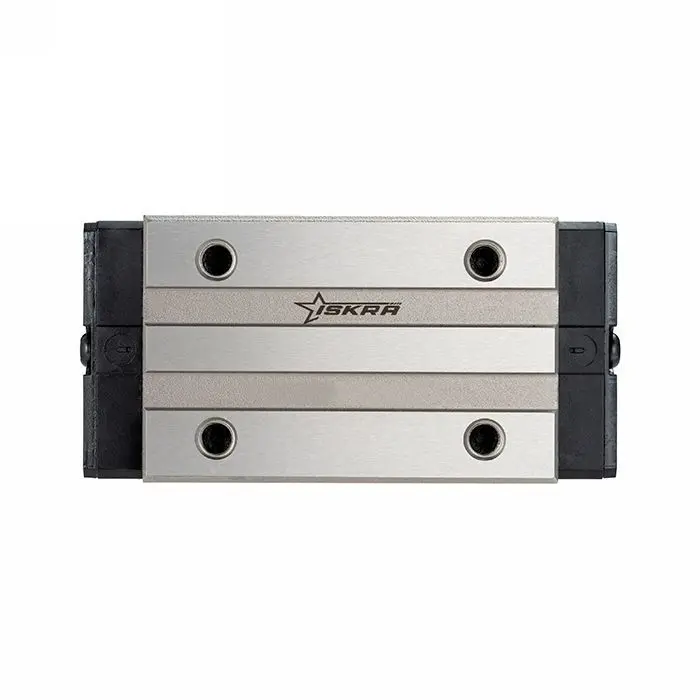

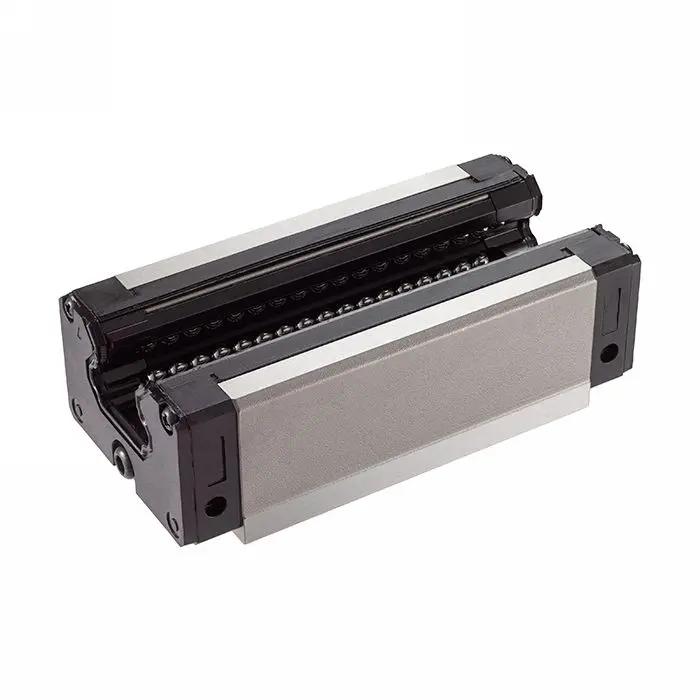

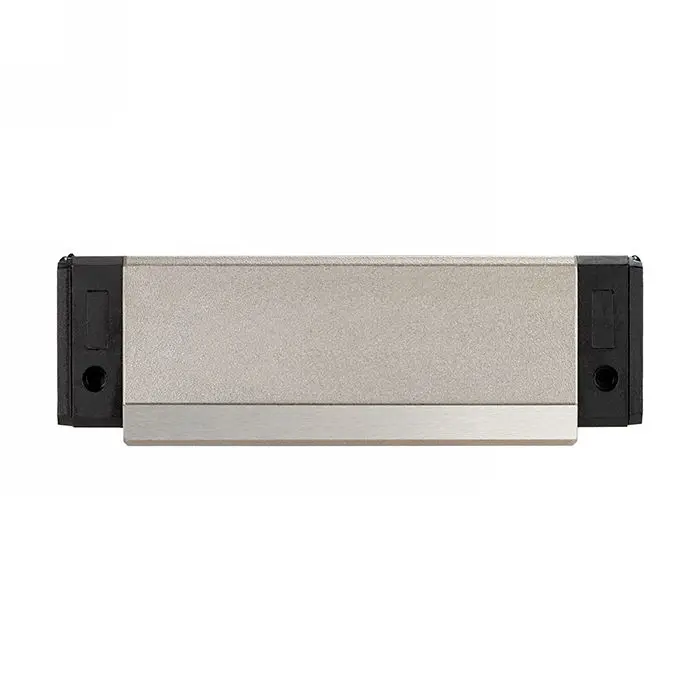

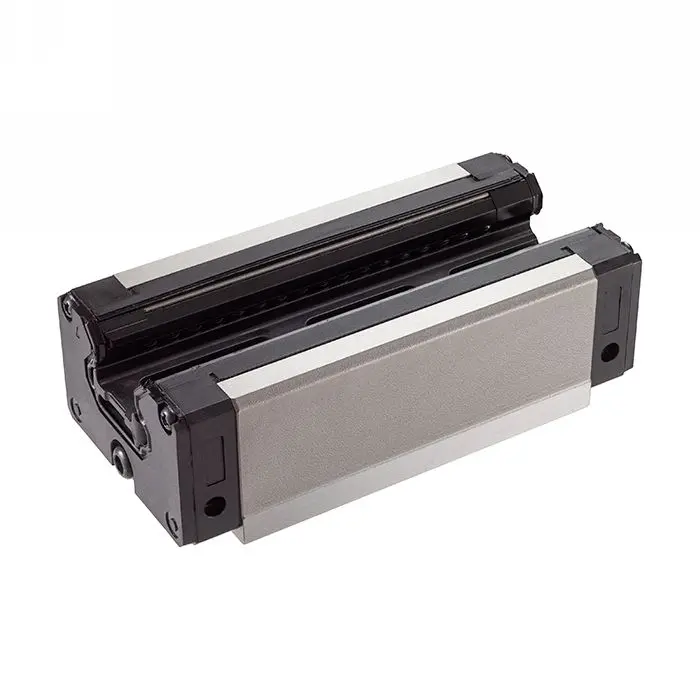

Каретка HGH35HAZAH ISKRA
- Артикул HGH35HAZAH-ISKRA
- Бренд ISKRA

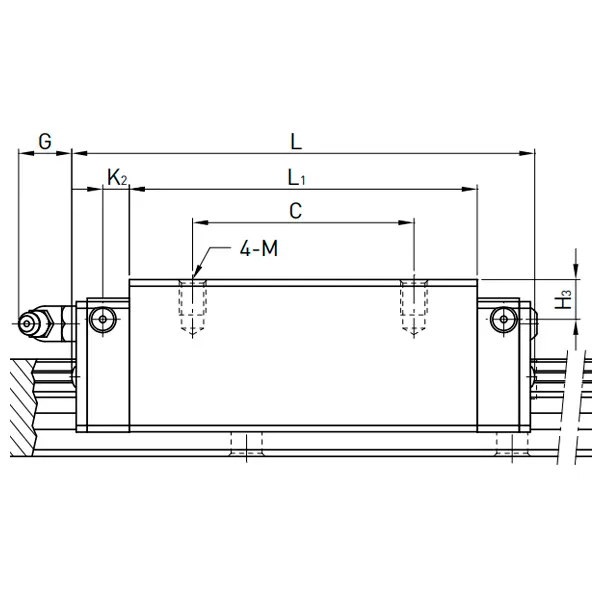

- Размер C, мм 72

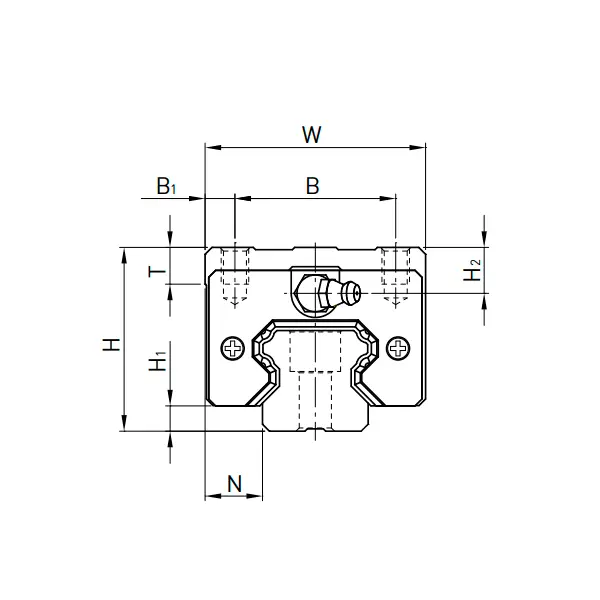

- Ширина W, мм 70
- Длина монтажной площадки L1, мм 105,8
- Артикул HGH35HAZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 72
- Ширина W, мм 70
- Длина монтажной площадки L1, мм 105,8
- Зазор от низа каретки до низа рельс (в сборе) H1, мм 7,5
- Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм 16
- Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм 19,6
- Расстояние от края до центра резьбового соединения B1, мм 10
- Высота фрезерованной части юбки монтажной площадки T, мм 10,2
- Выступ масленки за пределы G, мм 12
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм 18
- Размер резьбы на монтажной площади M M8x12

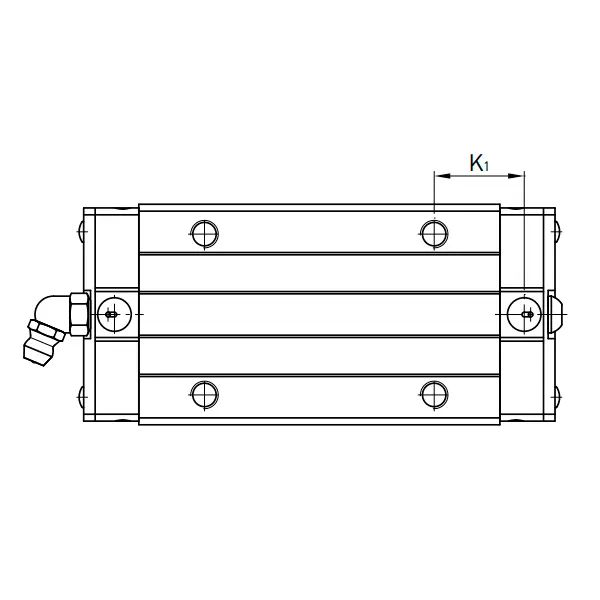

- Размер K1, мм 22,5
- Типоразмер 35
- Размер K2, мм 7
- Длина L, мм 138,2
- Высота H, мм 55
- Динамическая нагрузка C, kН 91,63
- Статическая нагрузка C0, kH 91,63
- Ширина B, мм 50
- Вес, кг 1,92
Каретка HGH35HAZAH ISKRA — это каретка для системы линейного перемещения. Типоразмер — 35.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 70 мм, длина — 138,2 мм, высота — 55 мм. Для крепления иcпользуются винты M8x12. Выдерживает динамическую нагрузку 91,63 кН и статическую нагрузку 91,63 кН. Вес равен 1,92 кг
