Каретка HGH45HAZAH ISKRA
- Артикул HGH45HAZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 80
- Ширина W, мм 86
- Длина монтажной площадки L1, мм 128,8
- Артикул HGH45HAZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 80
- Ширина W, мм 86
- Длина монтажной площадки L1, мм 128,8
- Зазор от низа каретки до низа рельс (в сборе) H1, мм 9,5
- Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм 18,5
- Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм 30,5
- Расстояние от края до центра резьбового соединения B1, мм 13
- Высота фрезерованной части юбки монтажной площадки T, мм 16
- Выступ масленки за пределы G, мм 12,9
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм 20,5
- Размер резьбы на монтажной площади M M10x17
- Размер K1, мм 28,9
- Типоразмер 45
- Размер K2, мм 10
- Длина L, мм 171,2
- Высота H, мм 70
- Динамическая нагрузка C, kН 94,54
- Статическая нагрузка C0, kH 136,46
- Ширина B, мм 60
- Вес, кг 3,61

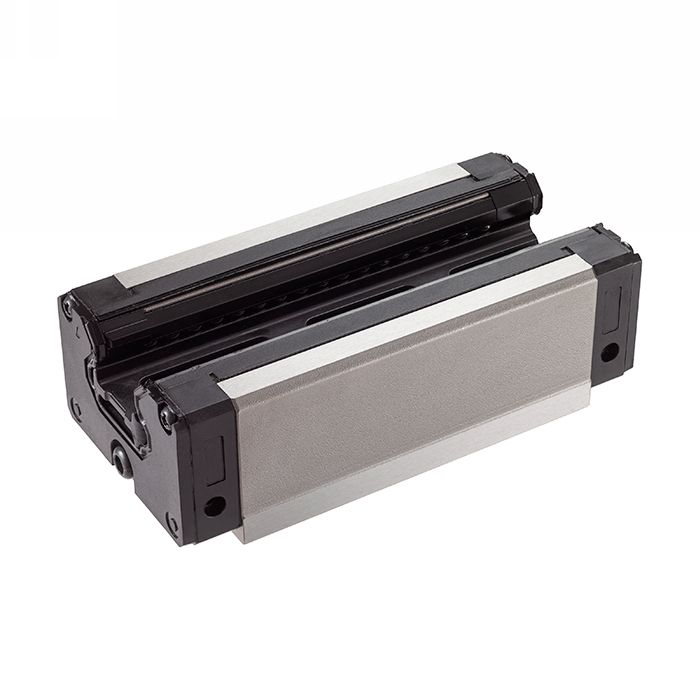

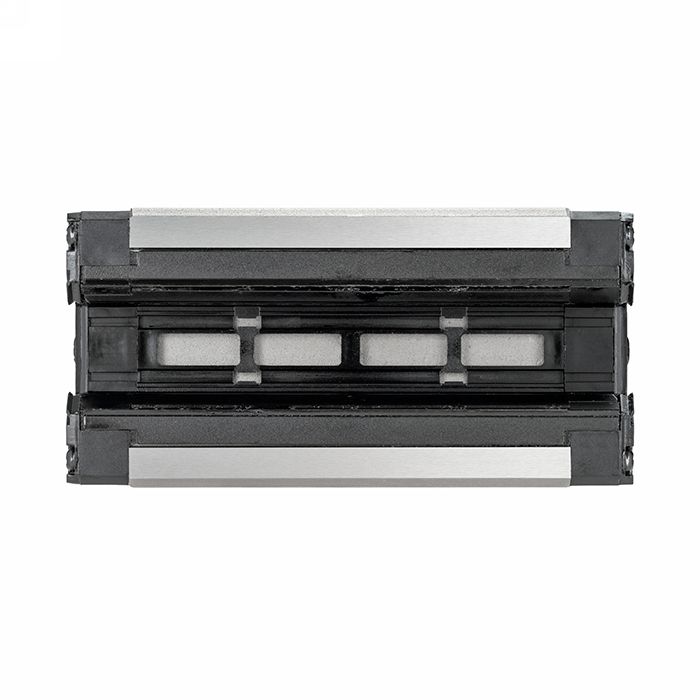

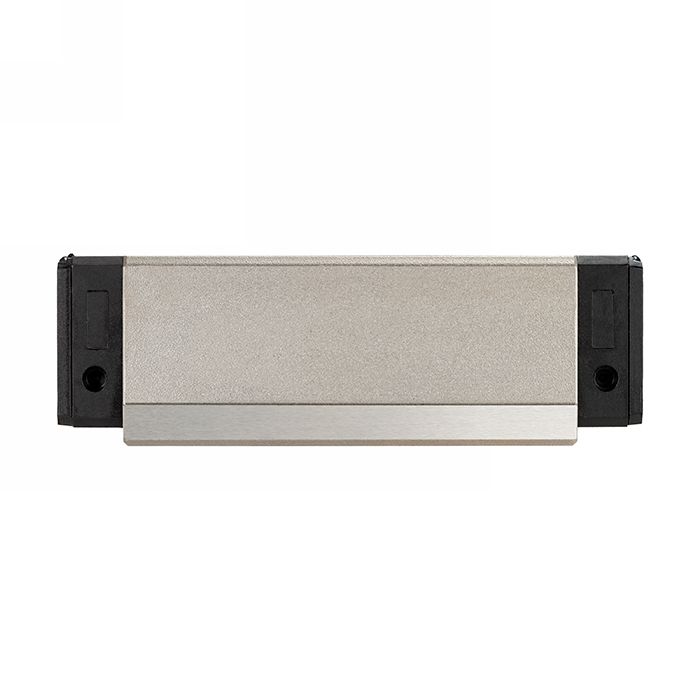

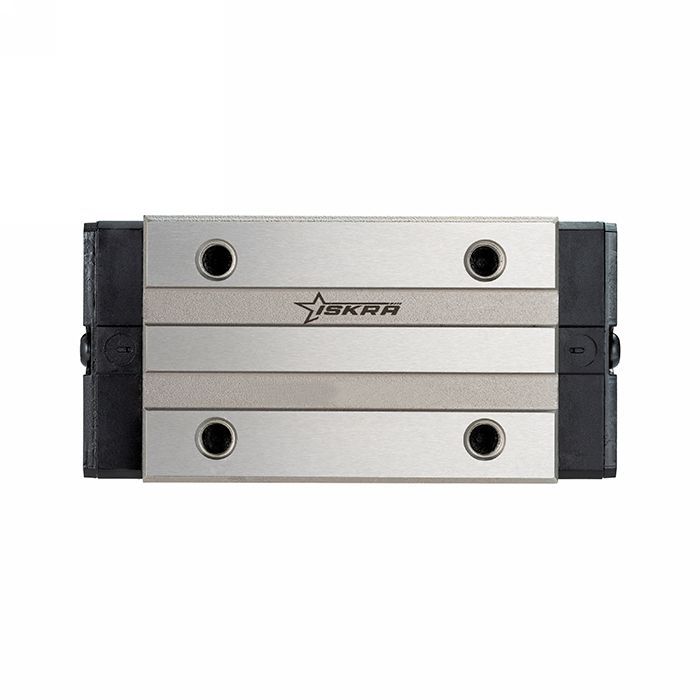

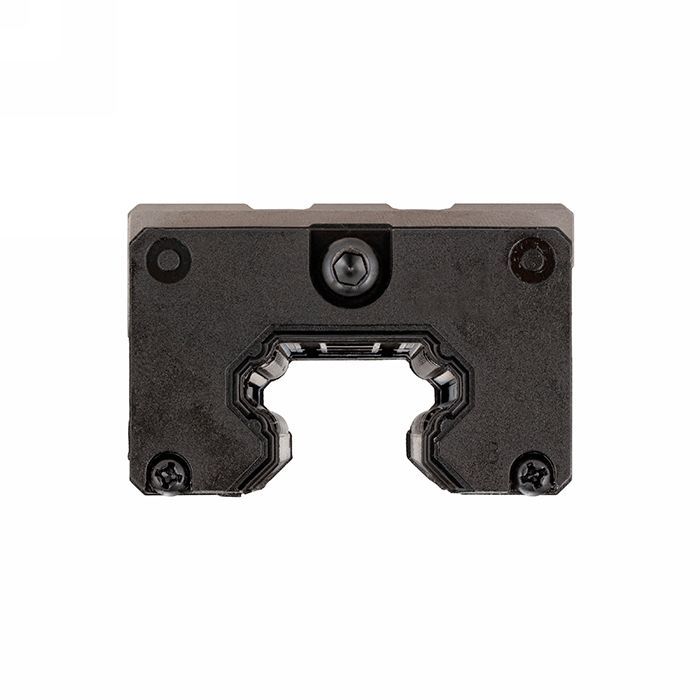

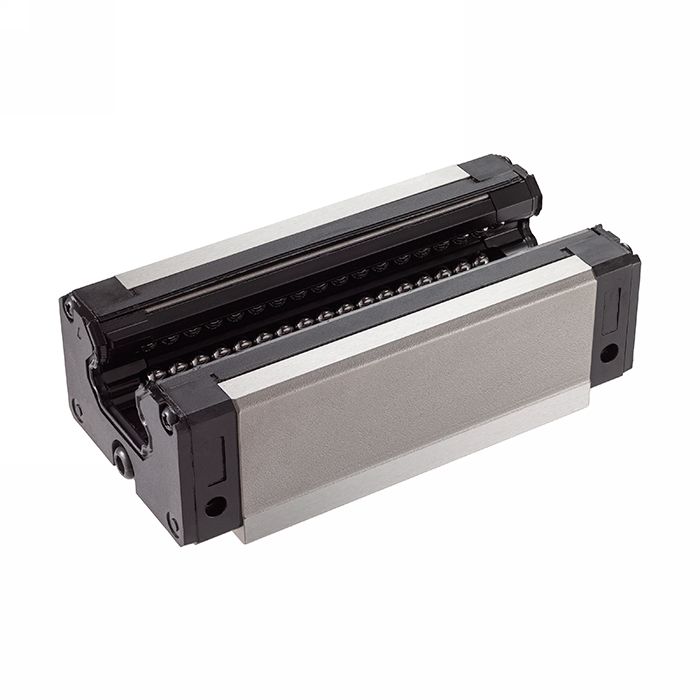

Каретка HGH45HAZAH ISKRA — это каретка для системы линейного перемещения. Типоразмер — 45.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 86 мм, длина — 171,2 мм, высота — 70 мм. Для крепления иcпользуются винты M10x17. Выдерживает динамическую нагрузку 94,54 кН и статическую нагрузку 136,46 кН. Вес равен 3,61 кг
