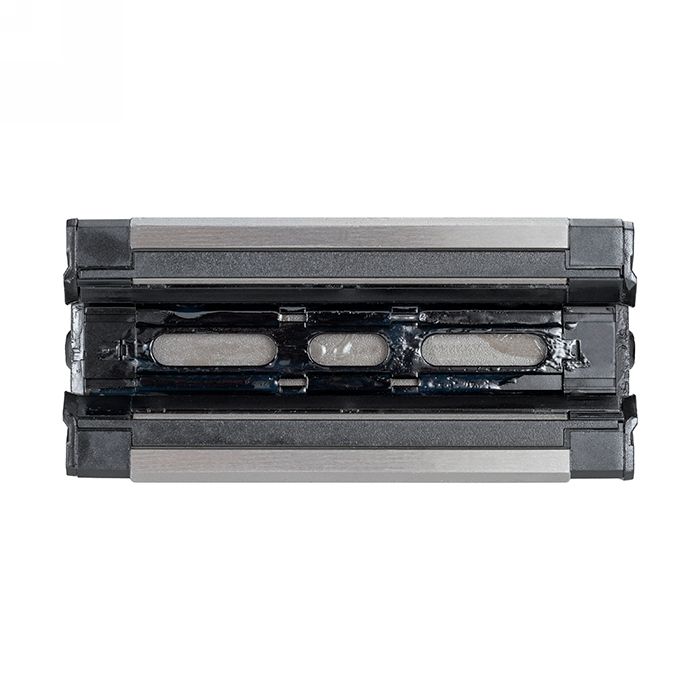

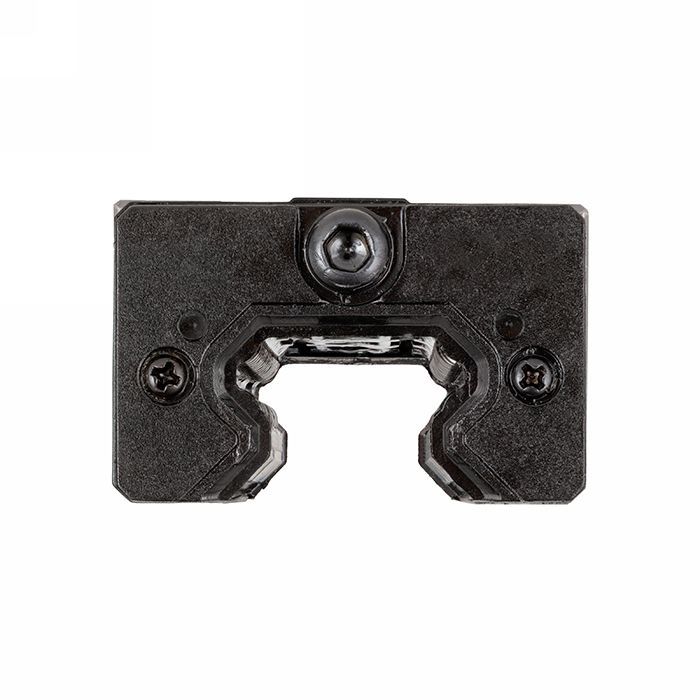

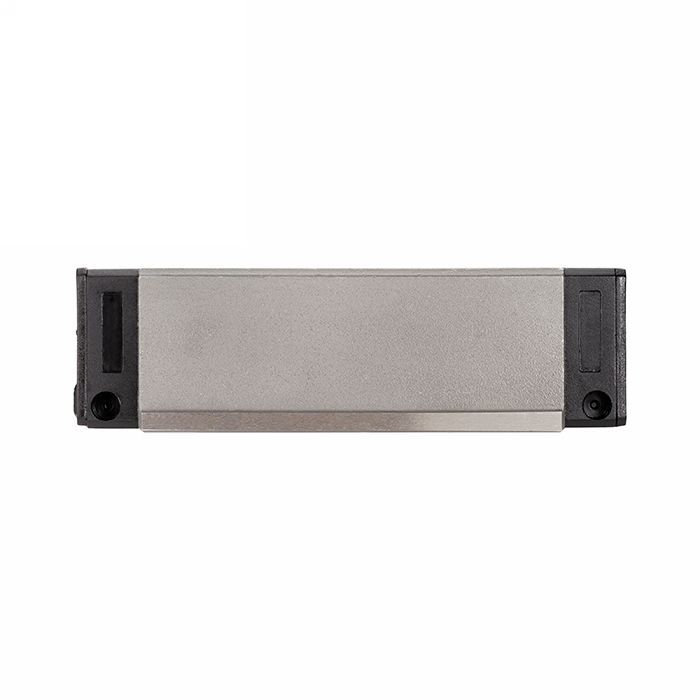

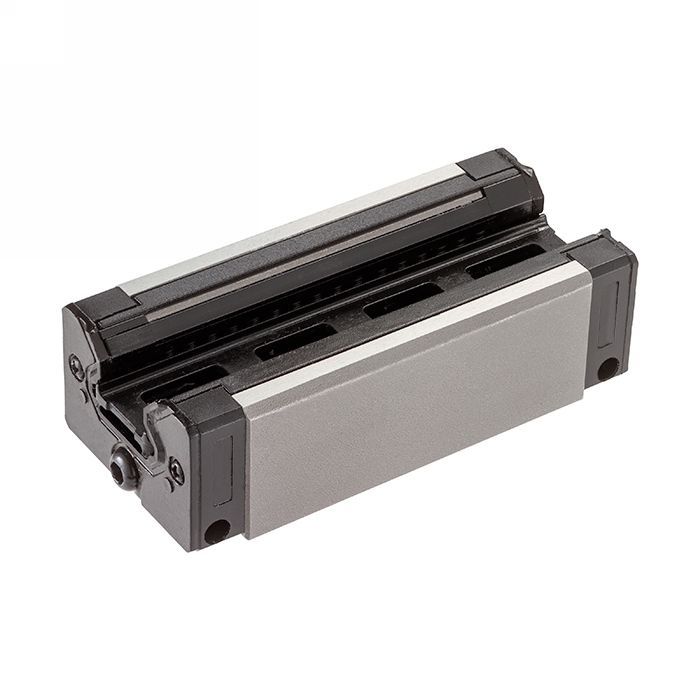

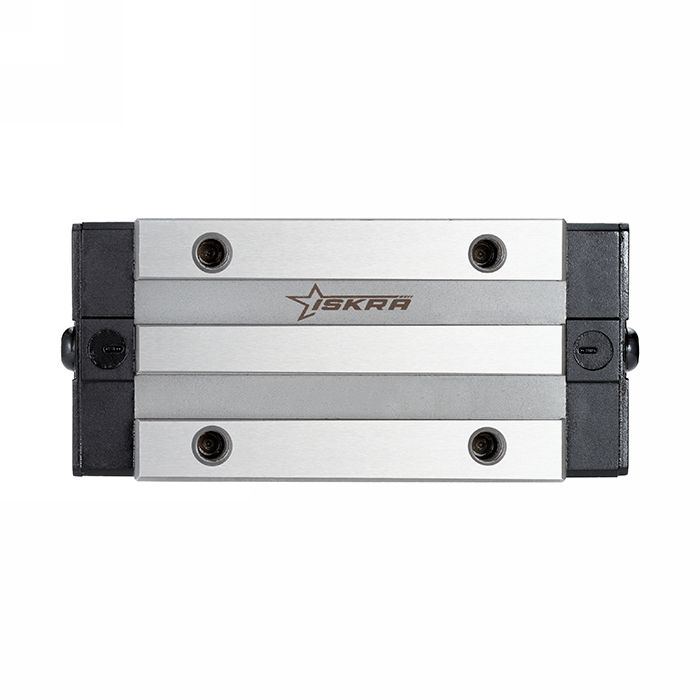

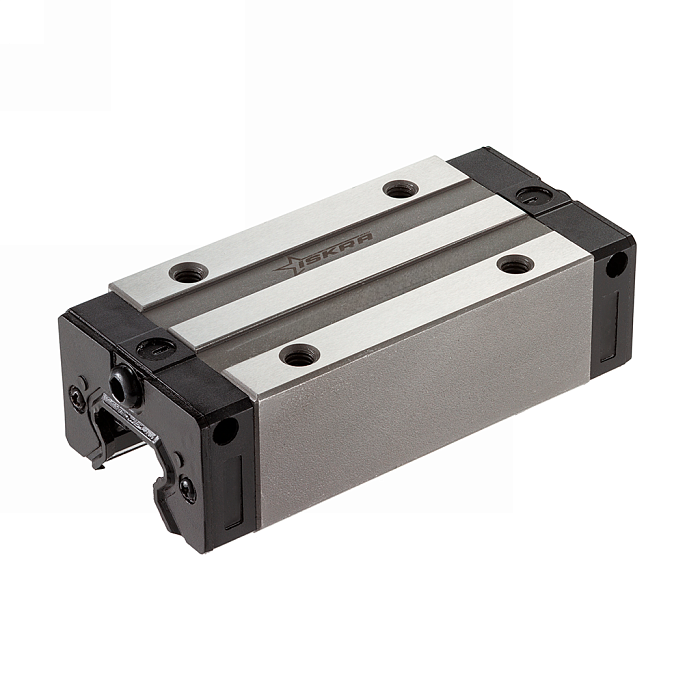

Каретка HGL25HAZAH ISKRA
- Артикул HGL25HAZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 50
- Ширина W, мм 48
- Длина монтажной площадки L1, мм 78,6
- Артикул HGL25HAZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 50
- Ширина W, мм 48
- Длина монтажной площадки L1, мм 78,6
- Зазор от низа каретки до низа рельс (в сборе) H1, мм 5,5

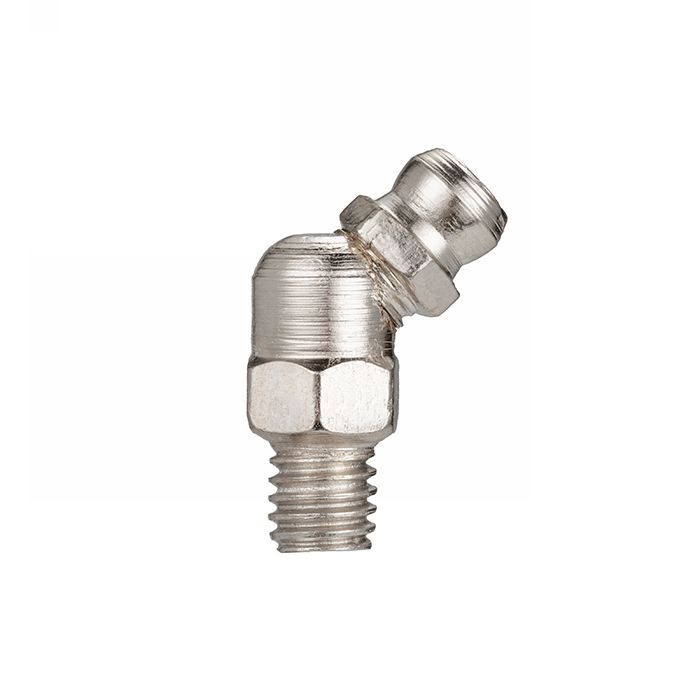

- Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм 6
- Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм 9
- Расстояние от края до центра резьбового соединения B1, мм 6,5
- Высота фрезерованной части юбки монтажной площадки T, мм 8
- Выступ масленки за пределы G, мм 12
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм 12,5
- Размер резьбы на монтажной площади M M6x6
- Размер K1, мм 18,5
- Типоразмер 25
- Размер K2, мм 6
- Длина L, мм 104,6
- Высота H, мм 36
- Динамическая нагрузка C, kН 32,75
- Статическая нагрузка C0, kH 49,44
- Ширина B, мм 35
- Вес, кг 0,57
Каретка HGL25HAZAH ISKRA — это каретка для системы линейного перемещения. Типоразмер — 25.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 48 мм, длина — 104,6 мм, высота — 36 мм. Для крепления иcпользуются винты M6x6. Выдерживает динамическую нагрузку 32,75 кН и статическую нагрузку 49,44 кН. Вес равен 0,57 кг
