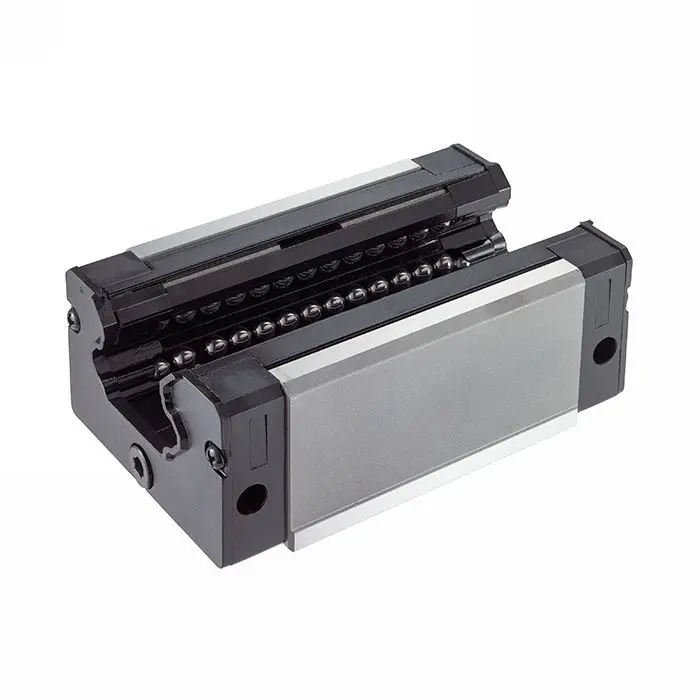

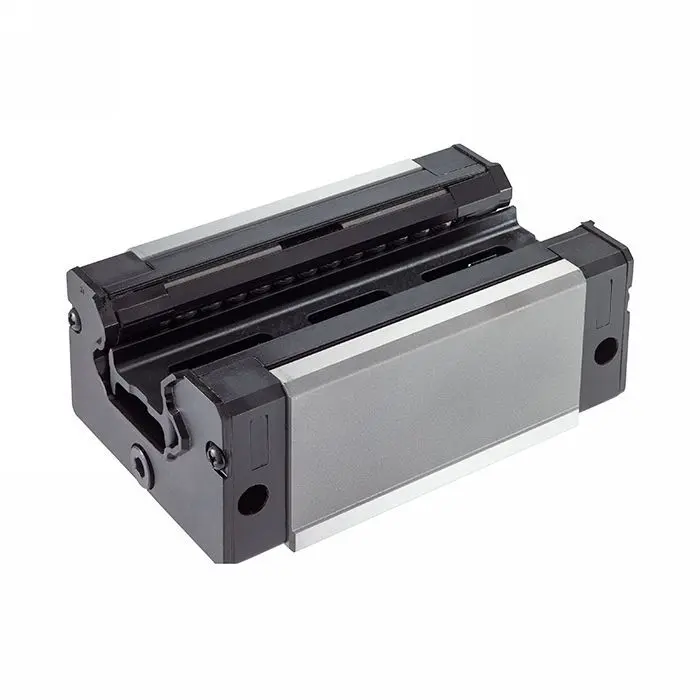

Каретка HGL35CAZAH ISKRA
- Артикул HGL35CAZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 50
- Ширина W, мм 70
- Длина монтажной площадки L1, мм 80
- Артикул HGL35CAZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 50
- Ширина W, мм 70
- Длина монтажной площадки L1, мм 80
- Зазор от низа каретки до низа рельс (в сборе) H1, мм 7,5
- Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм 9
- Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм 12,6
- Расстояние от края до центра резьбового соединения B1, мм 10
- Высота фрезерованной части юбки монтажной площадки T, мм 10,2
- Выступ масленки за пределы G, мм 12
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм 18
- Размер резьбы на монтажной площади M M8x12
- Размер K1, мм 20,6
- Типоразмер 35
- Размер K2, мм 7
- Длина L, мм 112,4
- Высота H, мм 48
- Динамическая нагрузка C, kН 49,52
- Статическая нагрузка C0, kH 69,16
- Ширина B, мм 50
- Вес, кг 1,14
Каретка HGL35CAZAH ISKRA — это каретка для системы линейного перемещения. Типоразмер — 35.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 70 мм, длина — 112,4 мм, высота — 48 мм. Для крепления иcпользуются винты M8x12. Выдерживает динамическую нагрузку 49,52 кН и статическую нагрузку 69,16 кН. Вес равен 1,14 кг
