Каретка HGW15CCZAH ISKRA
- Артикул HGW15CCZAH-ISKRA
- Бренд ISKRA

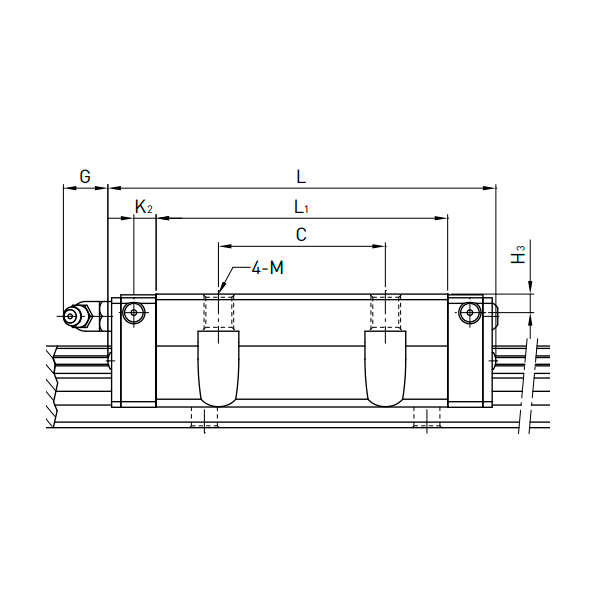

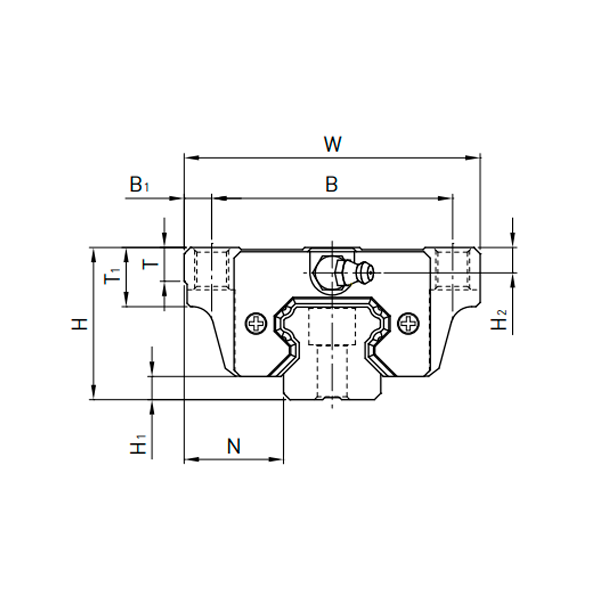

- Размер C, мм 30
- Ширина W, мм 47
- Размер T1, мм 8,9
- Артикул HGW15CCZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 30
- Ширина W, мм 47
- Размер T1, мм 8,9
- Длина монтажной площадки L1, мм 39,4
- Зазор от низа каретки до низа рельс (в сборе) H1, мм 4,3

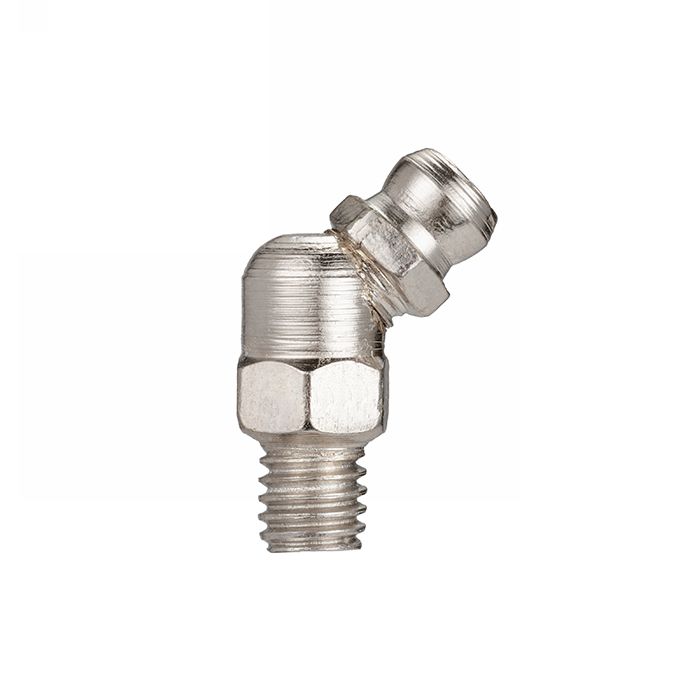

- Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм 4
- Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм 3,7
- Расстояние от края до центра резьбового соединения B1, мм 4,5
- Высота фрезерованной части юбки монтажной площадки T, мм 6
- Выступ масленки за пределы G, мм 5,3
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм 16
- Размер резьбы на монтажной площади M M5

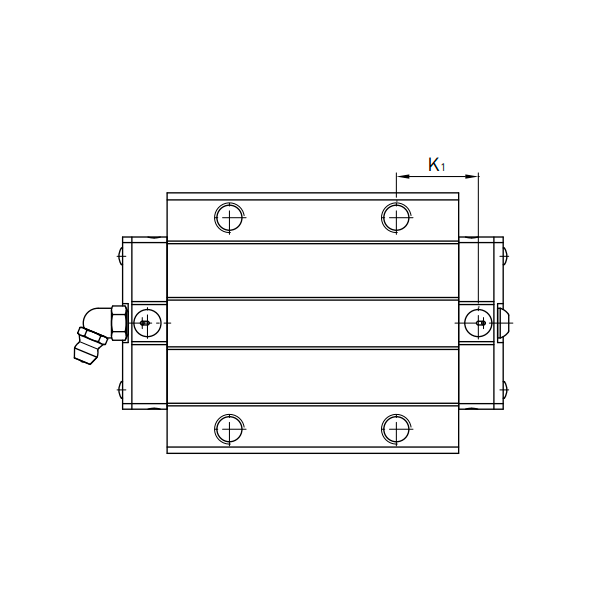

- Размер K1, мм 8
- Типоразмер 15
- Размер K2, мм 4,85
- Длина L, мм 61,4
- Высота H, мм 24
- Динамическая нагрузка C, kН 11,38
- Статическая нагрузка C0, kH 16,97
- Ширина B, мм 38
- Вес, кг 0,17

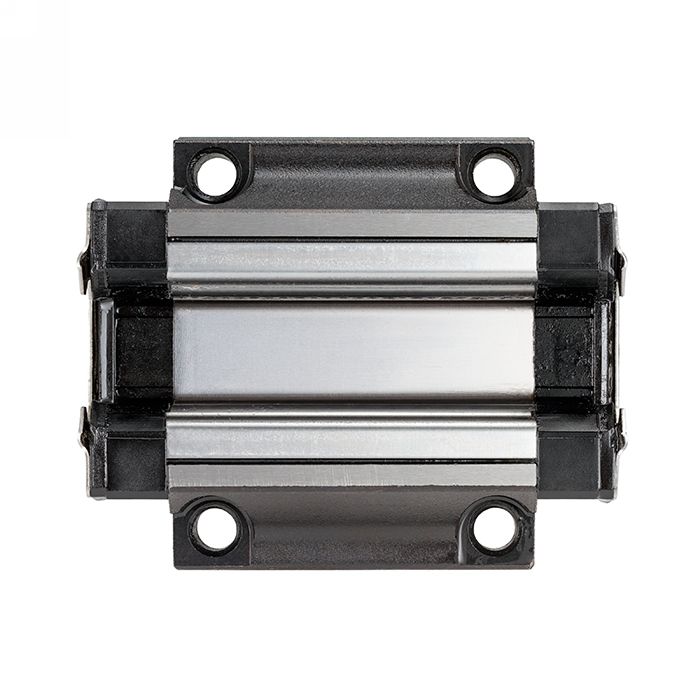

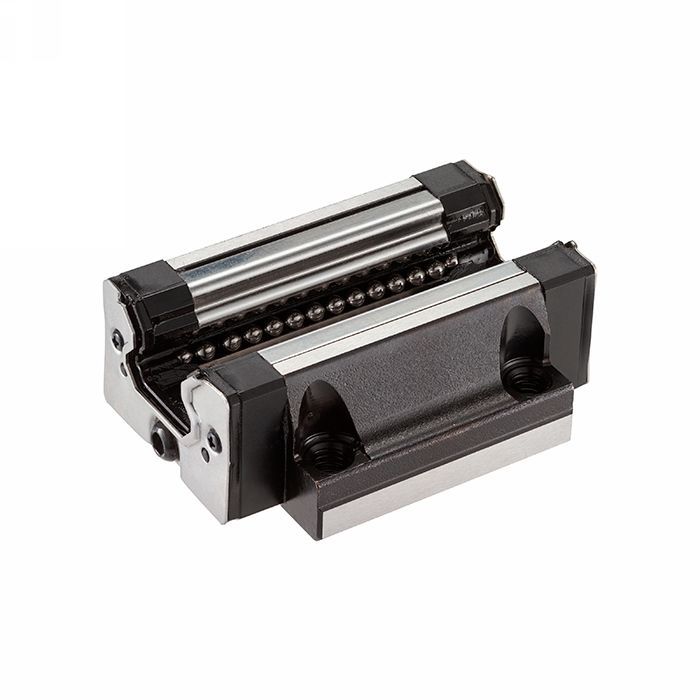

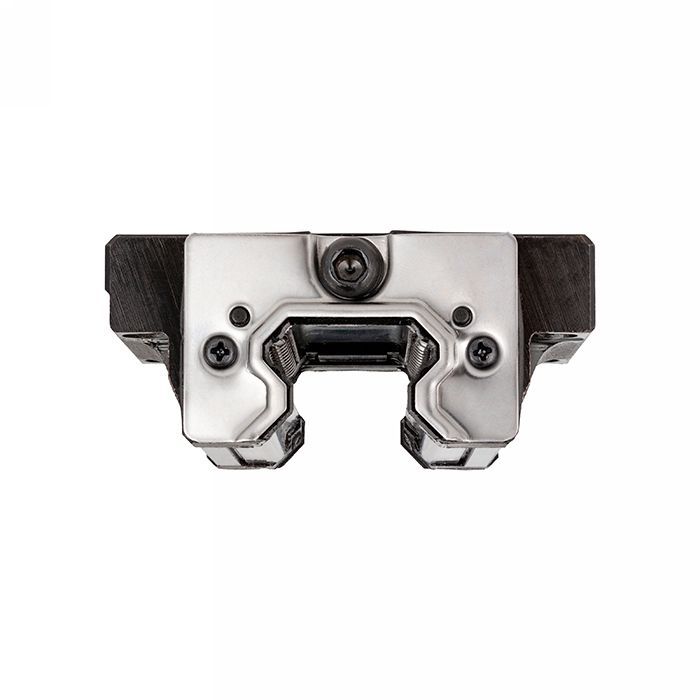

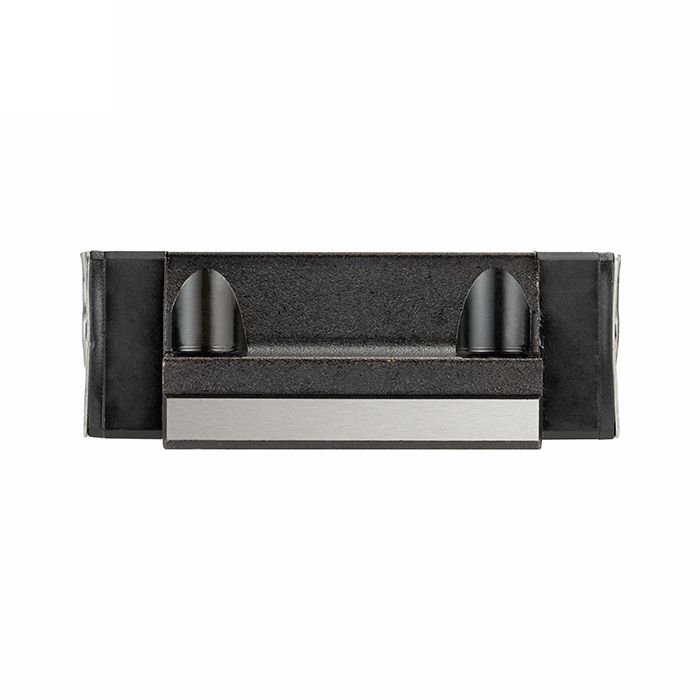

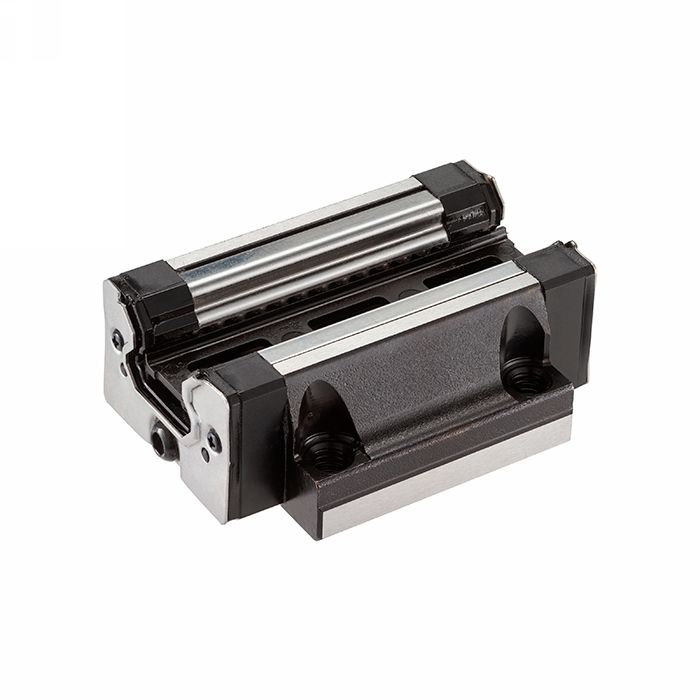

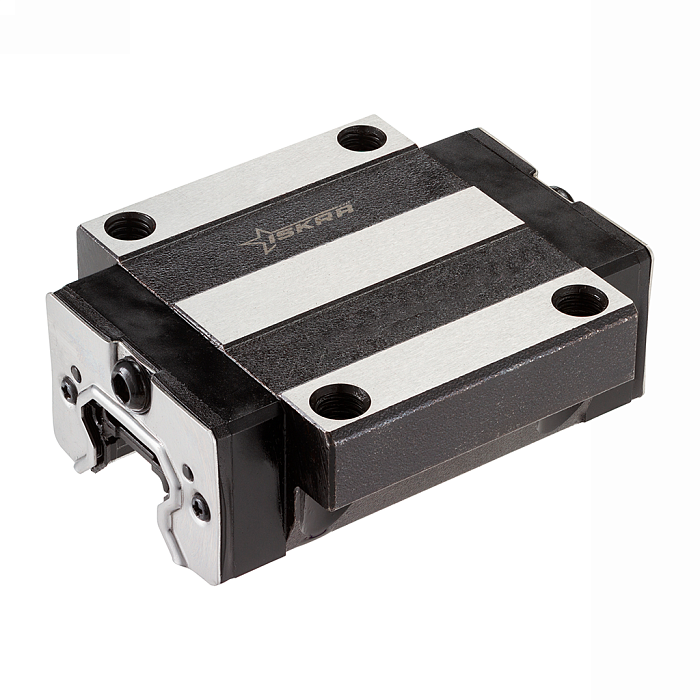

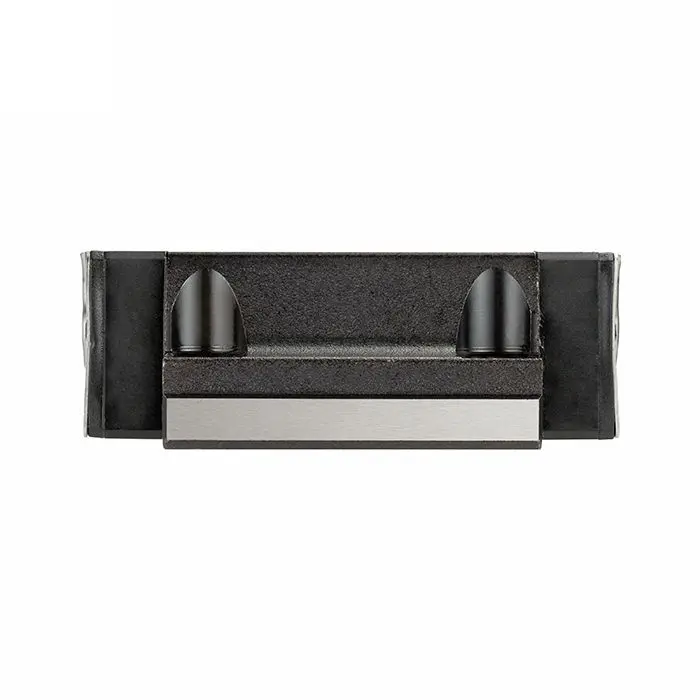

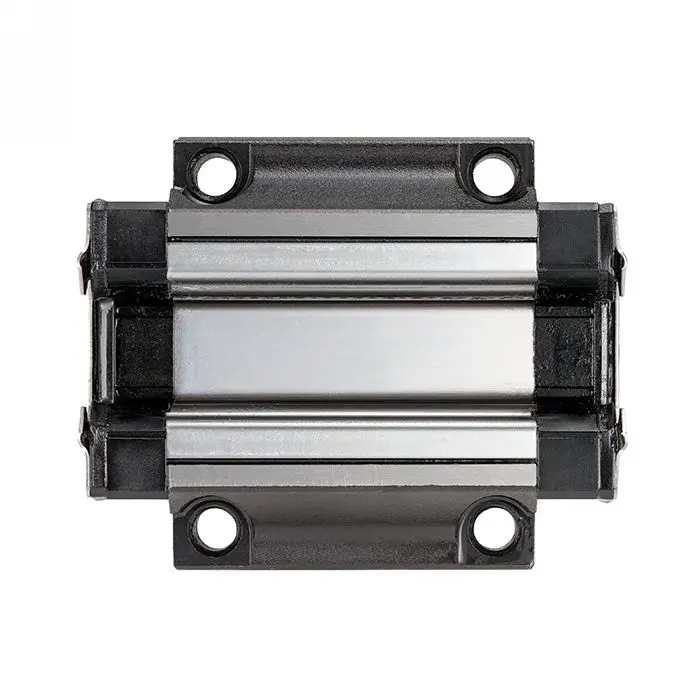

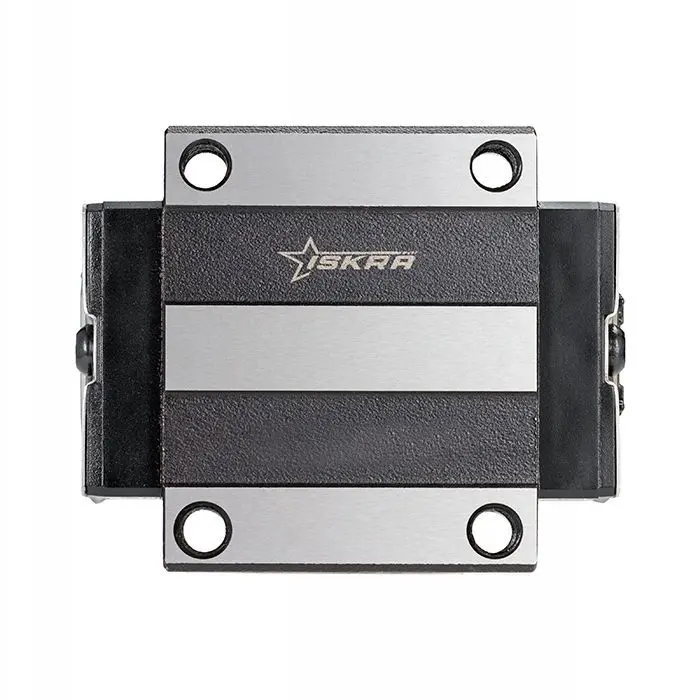

Каретка HGW15CCZAH ISKRA — это каретка для системы линейного перемещения. Типоразмер — 15.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 47 мм, длина — 61,4 мм, высота — 24 мм. Для крепления иcпользуются винты M5. Выдерживает динамическую нагрузку 11,38 кН и статическую нагрузку 16,97 кН. Вес равен 0,17 кг
