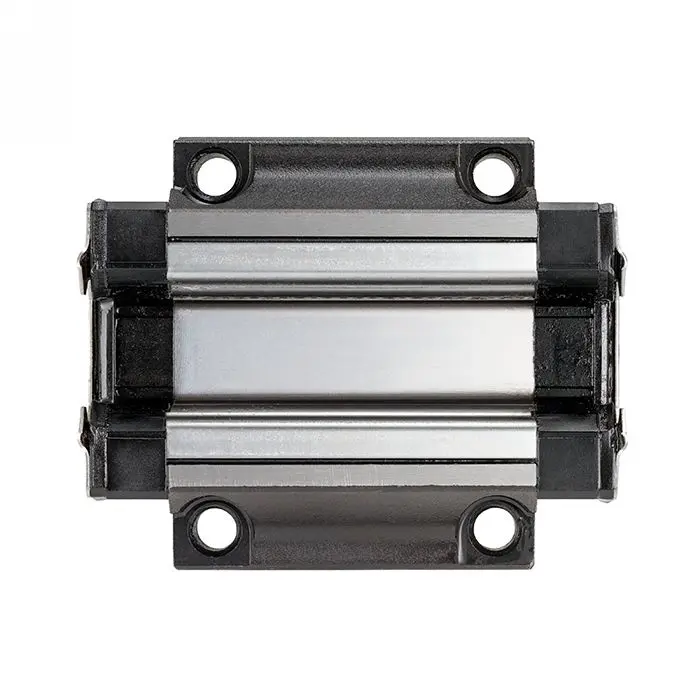

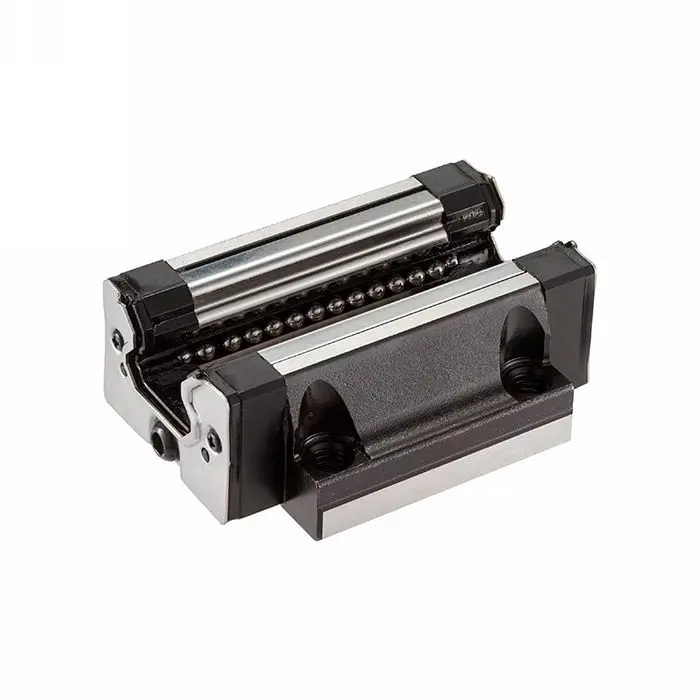

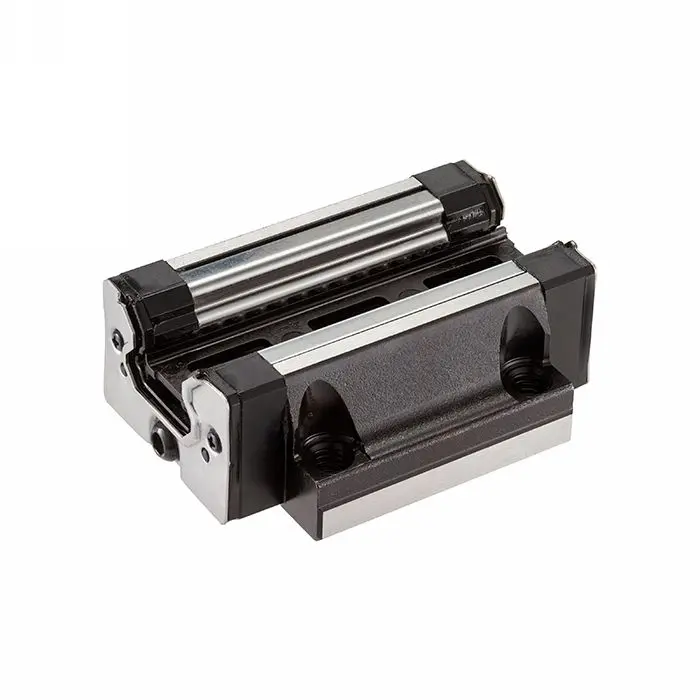

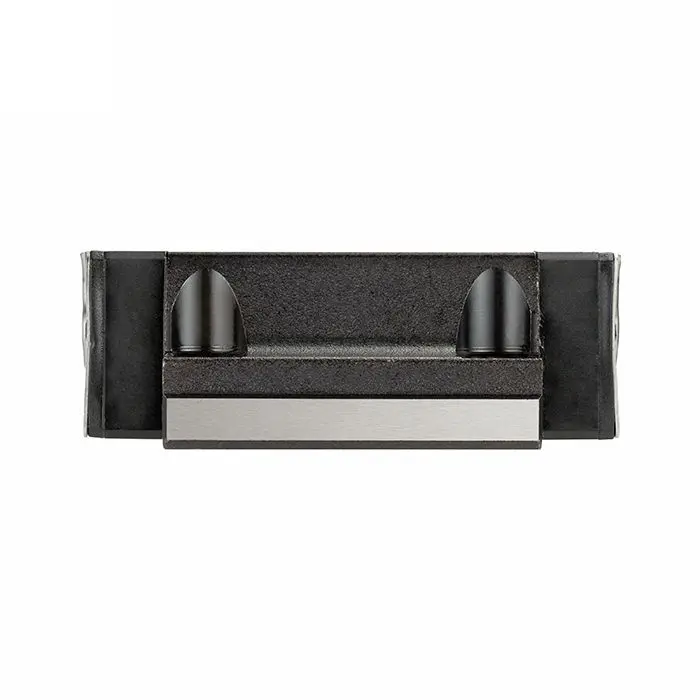

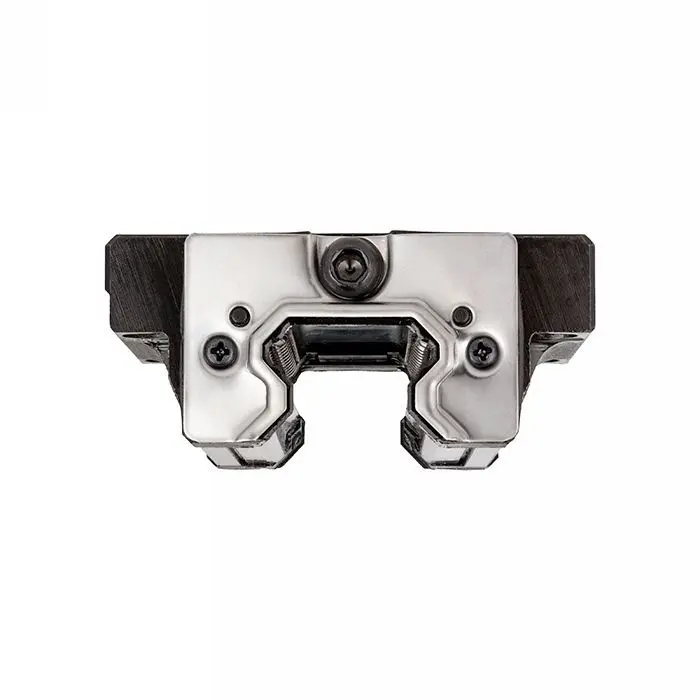

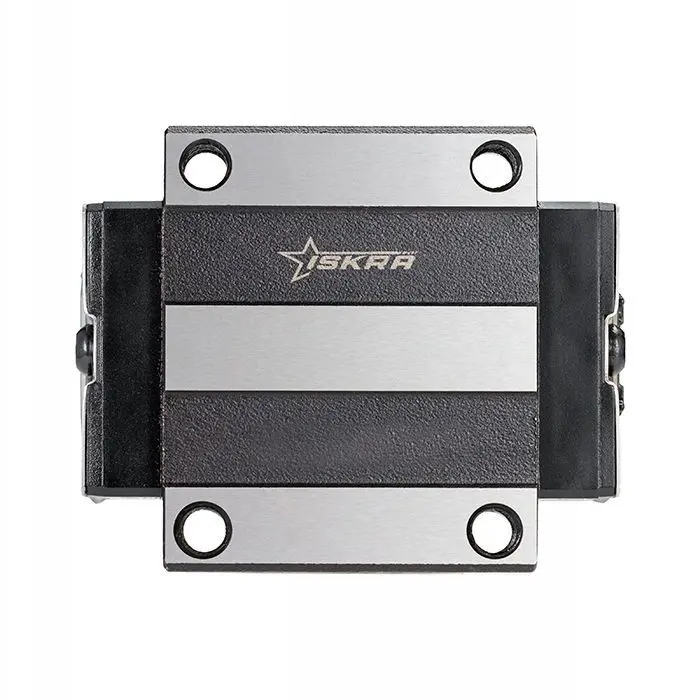

Каретка HGW20CCZAH ISKRA
- Артикул HGW20CCZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 40
- Ширина W, мм 63
- Размер T1, мм 10
- Артикул HGW20CCZAH-ISKRA
- Бренд ISKRA
- Размер C, мм 40
- Ширина W, мм 63
- Размер T1, мм 10
- Длина монтажной площадки L1, мм 50,5
- Зазор от низа каретки до низа рельс (в сборе) H1, мм 4,6

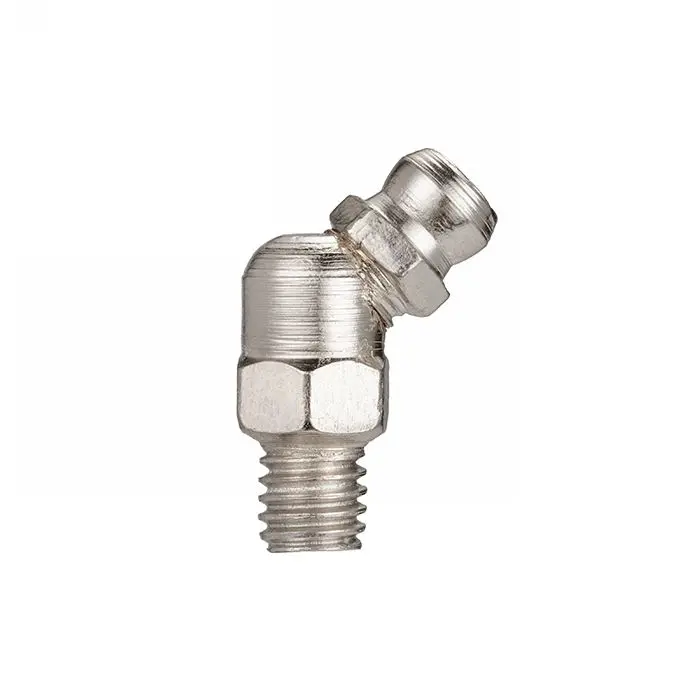

- Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм 6
- Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм 7
- Расстояние от края до центра резьбового соединения B1, мм 5
- Высота фрезерованной части юбки монтажной площадки T, мм 8
- Выступ масленки за пределы G, мм 12
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм 21,5
- Размер резьбы на монтажной площади M M6
- Размер K1, мм 10,25
- Типоразмер 20
- Размер K2, мм 6
- Длина L, мм 77,5
- Высота H, мм 30
- Динамическая нагрузка C, kН 17,75
- Статическая нагрузка C0, kH 27,76
- Ширина B, мм 53
- Вес, кг 0,4
Каретка HGW20CCZAH ISKRA — это каретка для системы линейного перемещения. Типоразмер — 20.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 63 мм, длина — 77,5 мм, высота — 30 мм. Для крепления иcпользуются винты M6. Выдерживает динамическую нагрузку 17,75 кН и статическую нагрузку 27,76 кН. Вес равен 0,4 кг
