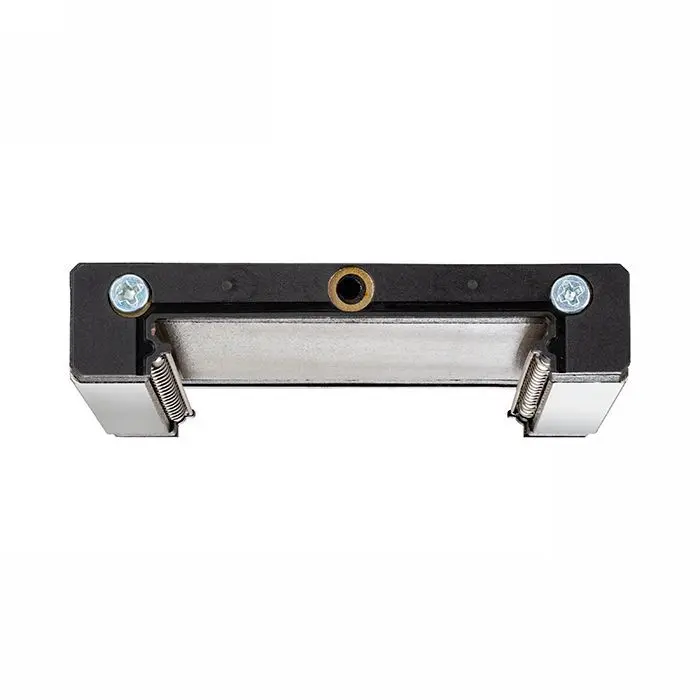

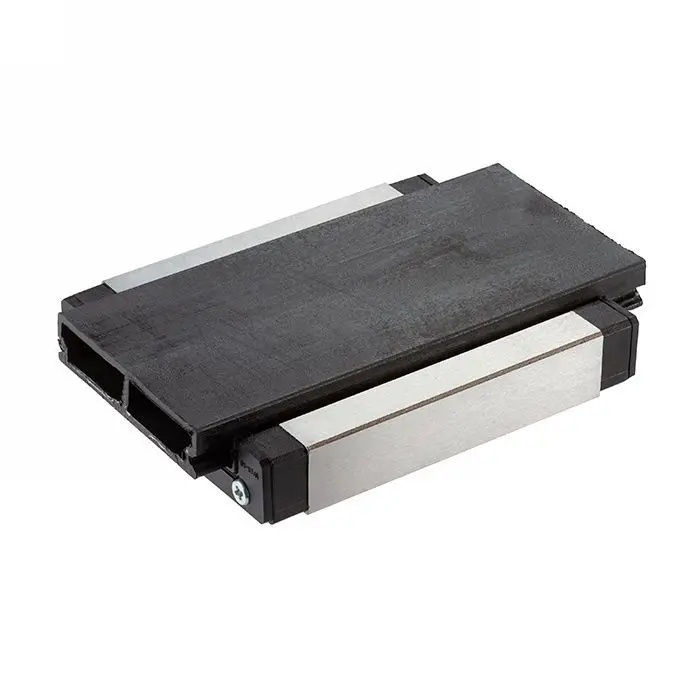

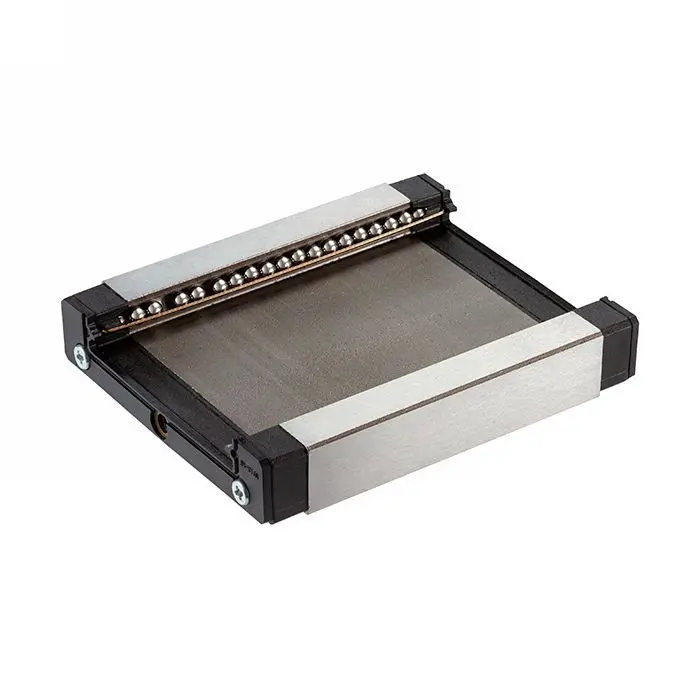

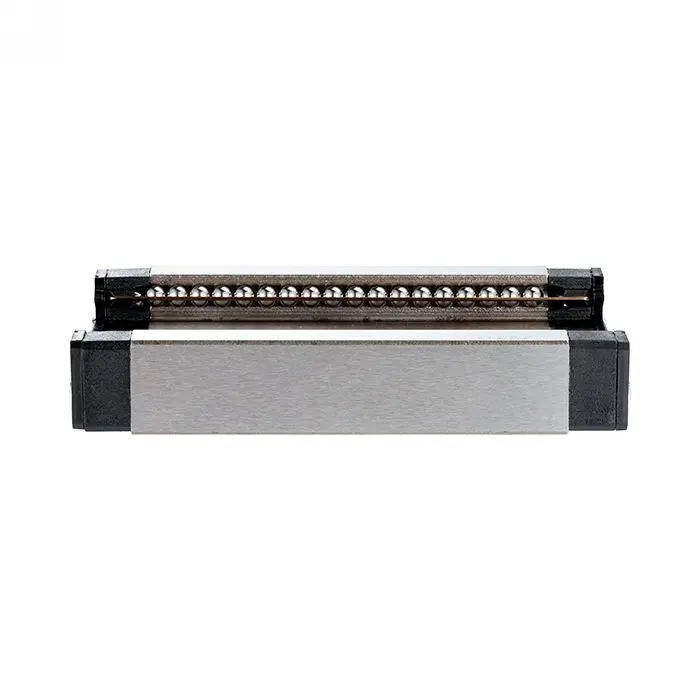

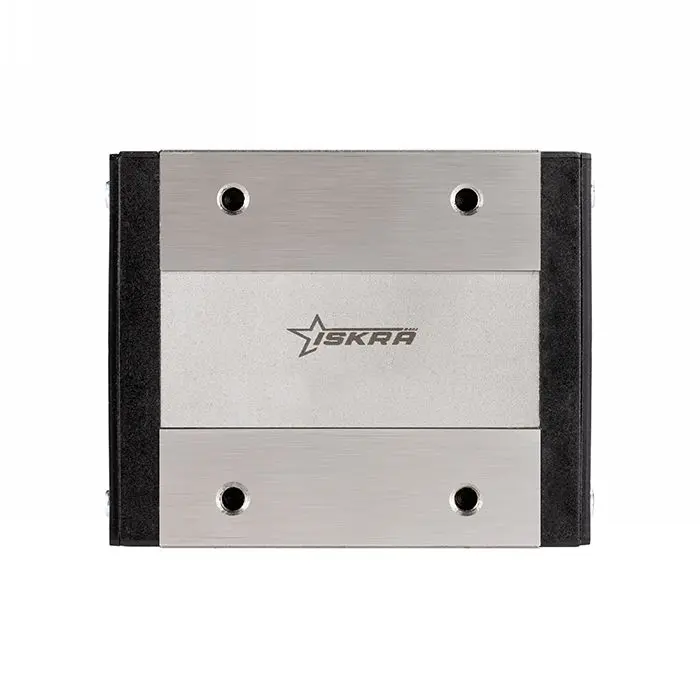

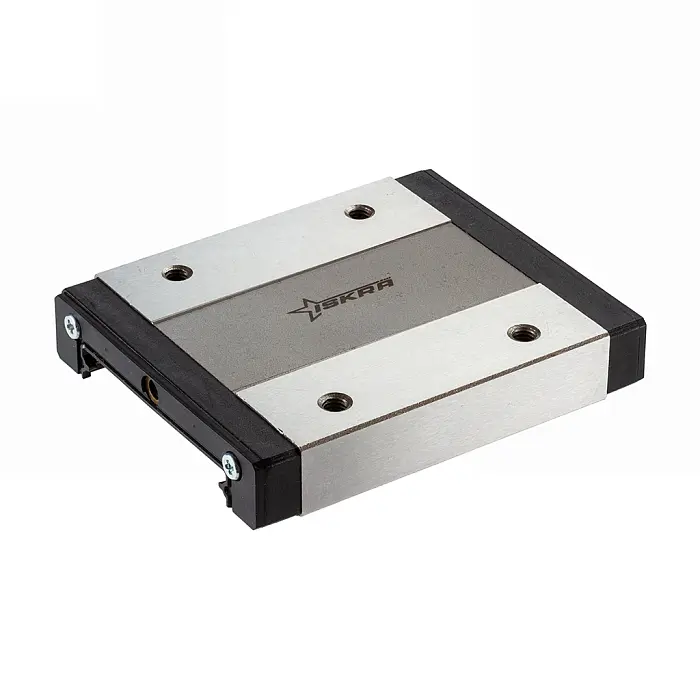

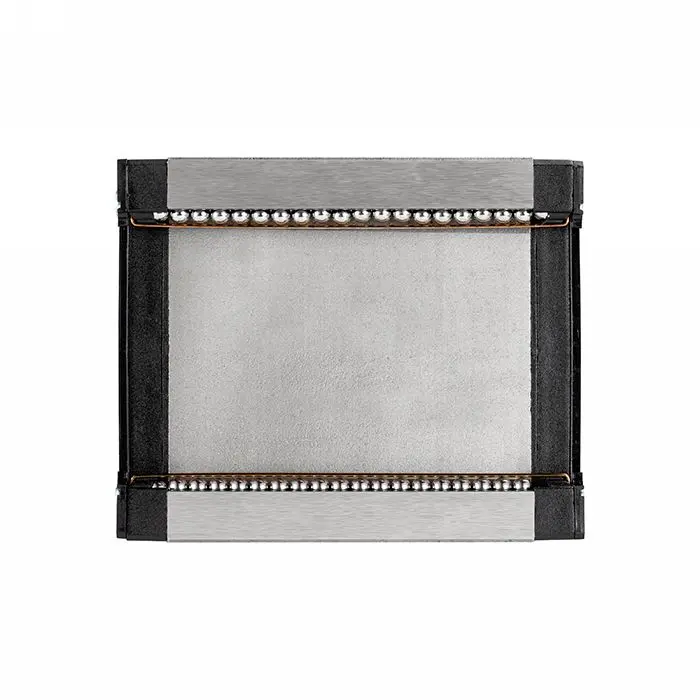

Каретка MGW15HZ0H ISKRA
- Артикул MGW15HZ0H-ISKRA
- Бренд ISKRA

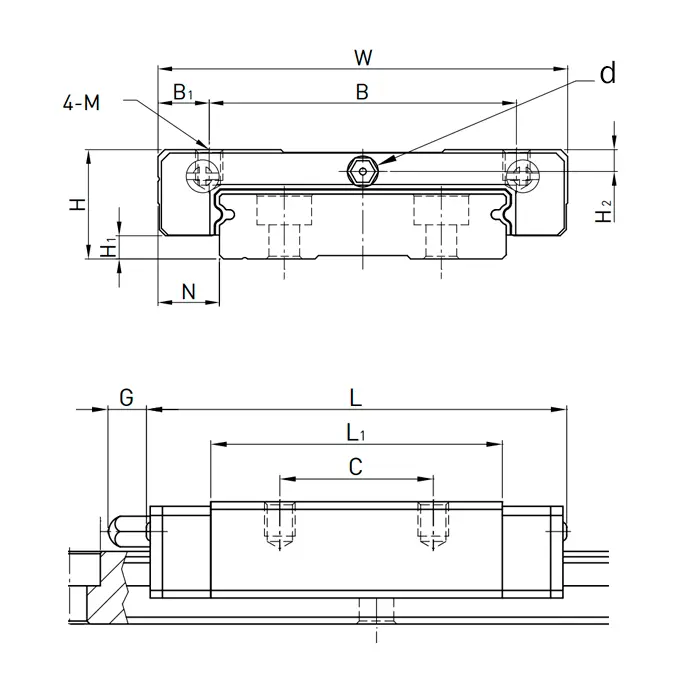

- Диаметр d, мм M3
- Размер C, мм 35
- Ширина W, мм 60
- Артикул MGW15HZ0H-ISKRA
- Бренд ISKRA
- Диаметр d, мм M3
- Размер C, мм 35
- Ширина W, мм 60
- Длина монтажной площадки L1, мм 57
- Зазор от низа каретки до низа рельс (в сборе) H1, мм 3,4
- Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм 3,2
- Расстояние от края до центра резьбового соединения B1, мм 7,5
- Выступ масленки за пределы G, мм 5,2
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм 9
- Размер резьбы на монтажной площади M M4x4,2
- Типоразмер 15
- Длина L, мм 73,8
- Высота H, мм 16
- Динамическая нагрузка C, kН 9,1
- Статическая нагрузка C0, kH 14,1
- Ширина B, мм 45
- Вес, кг 0,22
Каретка MGW15HZ0H ISKRA — это каретка для системы линейного перемещения. Типоразмер — 15.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 60 мм, длина — 73,8 мм, высота — 16 мм. Для крепления иcпользуются винты M4x4,2. Выдерживает динамическую нагрузку 9,1 кН и статическую нагрузку 14,1 кН. Вес равен 0,22 кг
