Коническая зубчатая пара, передат. число: 1:1, M=1,5, Z1=20, Z2=20 C27A201 Sati
Ожидается

Коническая зубчатая пара, передат. число: 1:1, M=1,5, Z1=20, Z2=20 C27A201 Sati

129.92 BYN
Под заказ
Коническая зубчатая пара, передат. число: 1:1, M=1,5, Z1=20, Z2=20 C27A201 Sati
Артикул:  C27A201
Бренд:  Sati
Модуль M:  1,5
Наружный диаметр звездочки z1 De, мм:  32,1
Диаметр делительной окружности z1 Dp, мм:  30

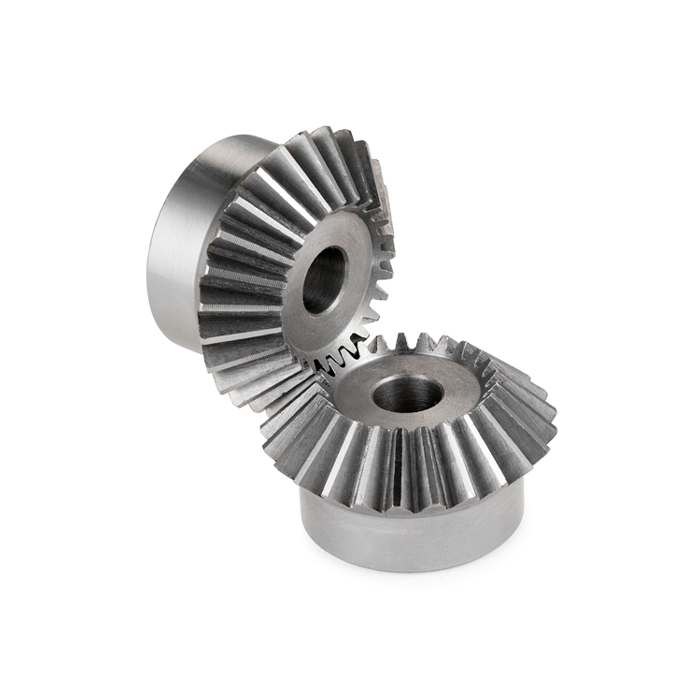

Коническая зубчатая пара, передат. число: 1:1, M=1,5, Z1=20, Z2=20 C27A201 Sati — это элемент зубчатой передачи, состоящий из двух зубчатых колес, расположенных под определенным углом друг к другу. Комплектующее выполнено из стали C45E.
Коническая зубчатая пара используется для передачи вращения между двумя валами или осями с изменением направления вектора крутящего момента. Применяется в системах трансмиссии транспортных средств и спецтехники, а также в промышленном оборудовании.
Передаточное число — 1:1, модуль — 1,5. Наружный диаметр зубчатого колеса равен 32,1 мм, высота —20 мм, диаметр чернового отверстия — 10 мм, количество зубьев — 20. Вес зубчатой пары составляет 0,11 кг.

Наружный диаметр звездочки z2 De, мм:  32,1
Диаметр делительной окружности z2 Dp, мм:  30
Количество зубьев Z1:  20
Количество зубьев Z2:  20
Высота зубчатого колеса H z1, мм:  20
Высота зубчатого колеса H z2, мм:  20
Ширина зубчатого венца F z1, мм:  10
Ширина зубчатого венца F z2, мм:  10
Диаметр ступицы d z1, мм:  22
Диаметр ступицы d z2, мм:  22
Диаметр чернового отверстия D z1, мм:  10
Диаметр чернового отверстия D z2, мм:  10
Размер V z1, мм:  7,4
Размер V z2, мм:  7,4
Высота ступицы Lm z1, мм:  8,5
Высота ступицы Lm z2, мм:  8,5
Размер S z1, мм:  2
Размер S z2, мм:  2
Передаточное число:  1:1
Размер L z1, мм:  18
Размер L z2, мм:  18
Материал:  сталь C45E
Вес, кг:  0,11
