Коническая зубчатая пара, передат. число: 1:1, M=1,5, Z1=25, Z2=25 C27A251 ISKRA
Наличие: Много

Коническая зубчатая пара, передат. число: 1:1, M=1,5, Z1=25, Z2=25 C27A251 ISKRA

59.74 BYN
- + Купить в один клик
Коническая зубчатая пара, передат. число: 1:1, M=1,5, Z1=25, Z2=25 C27A251 ISKRA
Артикул:  C27A251-ISKRA
Бренд:  ISKRA
Модуль M:  1,5
Наружный диаметр звездочки z1 De, мм:  39,6
Диаметр делительной окружности z1 Dp, мм:  37,5

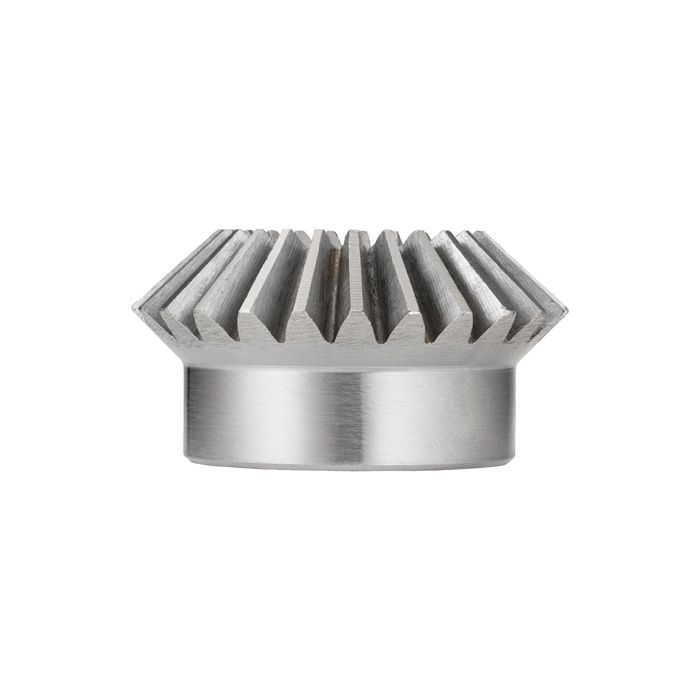

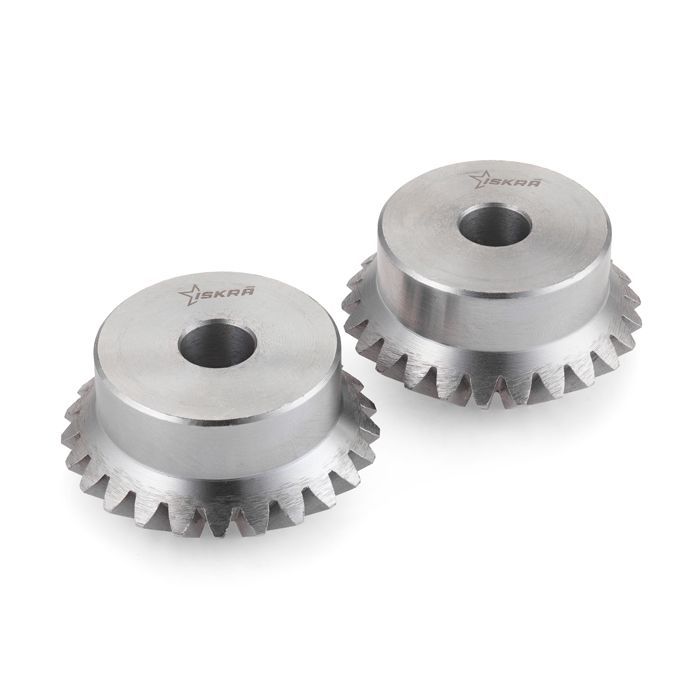

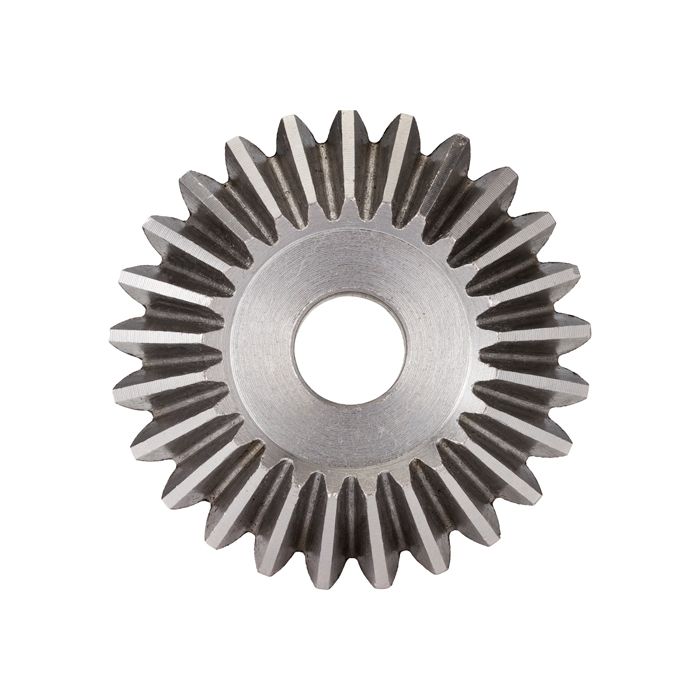

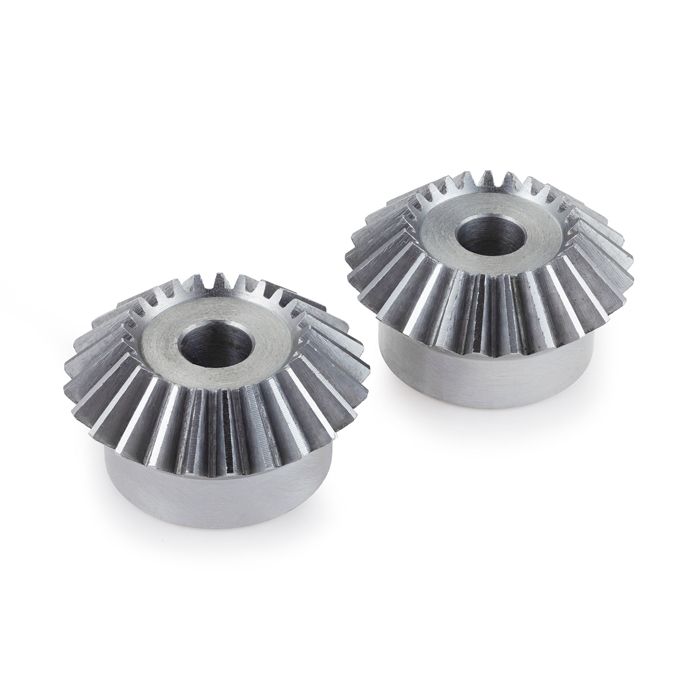

Коническая зубчатая пара, передат. число: 1:1, M=1,5, Z1=25, Z2=25 C27A251 ISKRA — это элемент зубчатой передачи, состоящий из двух зубчатых колес, расположенных под определенным углом друг к другу. Комплектующее выполнено из стали C45E.
Коническая зубчатая пара используется для передачи вращения между двумя валами или осями с изменением направления вектора крутящего момента. Применяется в системах трансмиссии транспортных средств и спецтехники, а также в промышленном оборудовании.
Передаточное число — 1:1, модуль — 1,5. Наружный диаметр зубчатого колеса равен 39,6 мм, высота —23 мм, диаметр чернового отверстия — 10 мм, количество зубьев — 25. Вес зубчатой пары составляет 0,21 кг.

Наружный диаметр звездочки z2 De, мм:  39,6
Диаметр делительной окружности z2 Dp, мм:  37,5
Количество зубьев Z1:  25
Количество зубьев Z2:  25
Высота зубчатого колеса H z1, мм:  23
Высота зубчатого колеса H z2, мм:  23
Ширина зубчатого венца F z1, мм:  10
Ширина зубчатого венца F z2, мм:  10
Диаметр ступицы d z1, мм:  28
Диаметр ступицы d z2, мм:  28
Диаметр чернового отверстия D z1, мм:  10
Диаметр чернового отверстия D z2, мм:  10
Размер V z1, мм:  11,09
Размер V z2, мм:  11,09
Высота ступицы Lm z1, мм:  12
Высота ступицы Lm z2, мм:  12
Размер S z1, мм:  2
Размер S z2, мм:  2
Передаточное число:  1:1
Размер L z1, мм:  21
Размер L z2, мм:  21
Материал:  сталь C45E
Вес, кг:  0,21
