Коническая зубчатая пара, передат. число: 1:2, M=2,5, Z1=16, Z2=32 C29A322 ISKRA
- Артикул C29A322-ISKRA
- Бренд ISKRA
- Модуль M 2,5
- Наружный диаметр звездочки z1 De, мм 44,4
- Диаметр делительной окружности z1 Dp, мм 40
- Артикул C29A322-ISKRA
- Бренд ISKRA
- Модуль M 2,5
- Наружный диаметр звездочки z1 De, мм 44,4
- Диаметр делительной окружности z1 Dp, мм 40
- Наружный диаметр звездочки z2 De, мм 82,2
- Диаметр делительной окружности z2 Dp, мм 80
- Количество зубьев Z1 16
- Количество зубьев Z2 32
- Высота зубчатого колеса H z1, мм 27,5
- Высота зубчатого колеса H z2, мм 26
- Ширина зубчатого венца F z1, мм 12
- Ширина зубчатого венца F z2, мм 12
- Диаметр ступицы d z1, мм 34
- Диаметр ступицы d z2, мм 50
- Диаметр чернового отверстия D z1, мм 12
- Диаметр чернового отверстия D z2, мм 15
- Размер V z1, мм 28,38
- Размер V z2, мм 13,1
- Высота ступицы Lm z1, мм 14,4
- Высота ступицы Lm z2, мм 10
- Размер S z1, мм 2,5
- Размер S z2, мм 6
- Передаточное число 1:2
- Размер L z1, мм 25
- Размер L z2, мм 20
- Материал сталь C45E

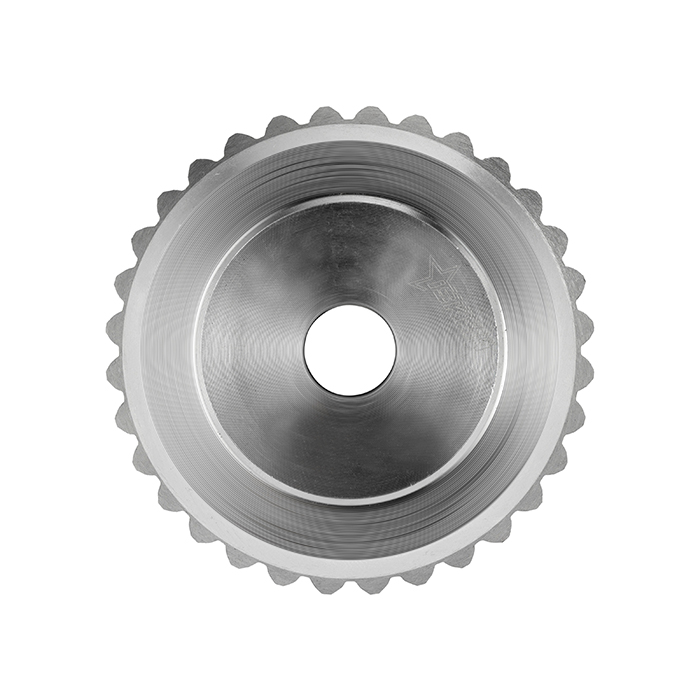

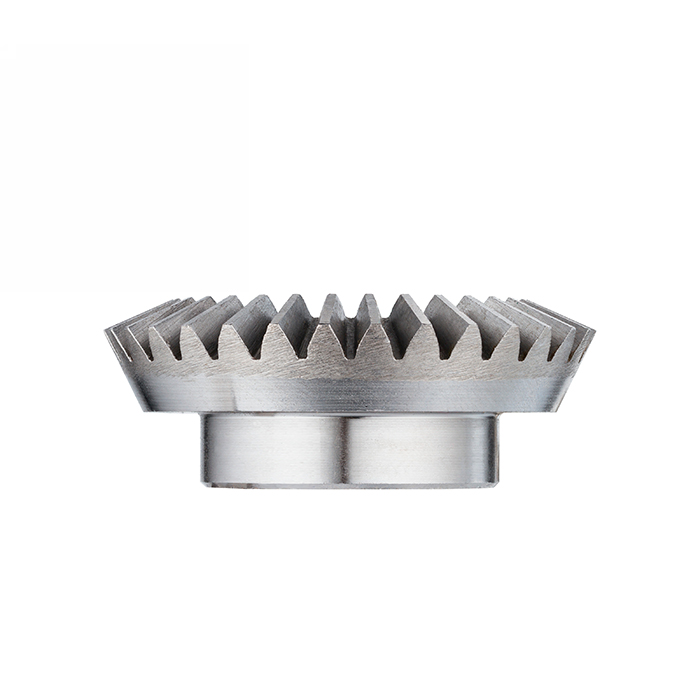

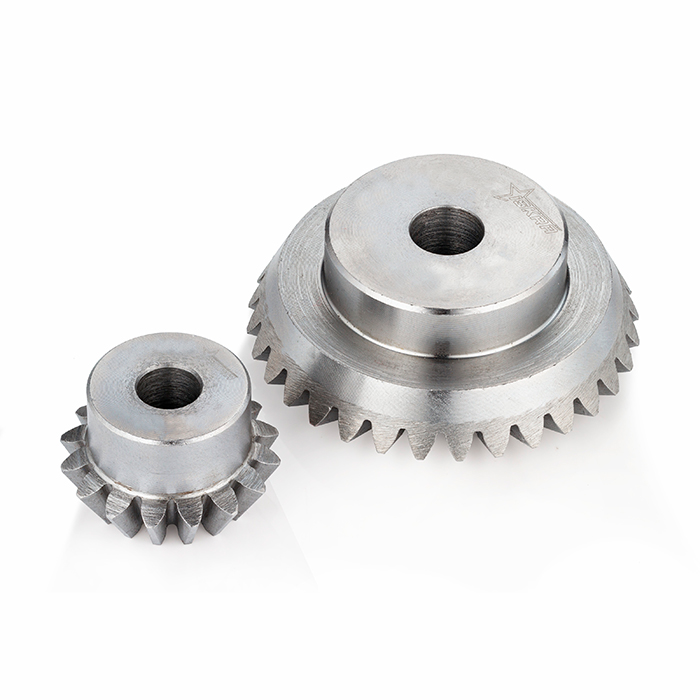

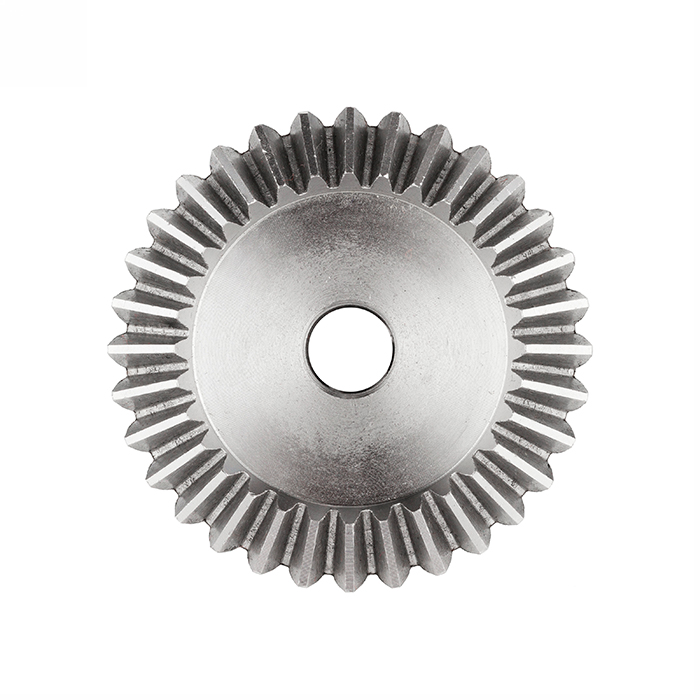

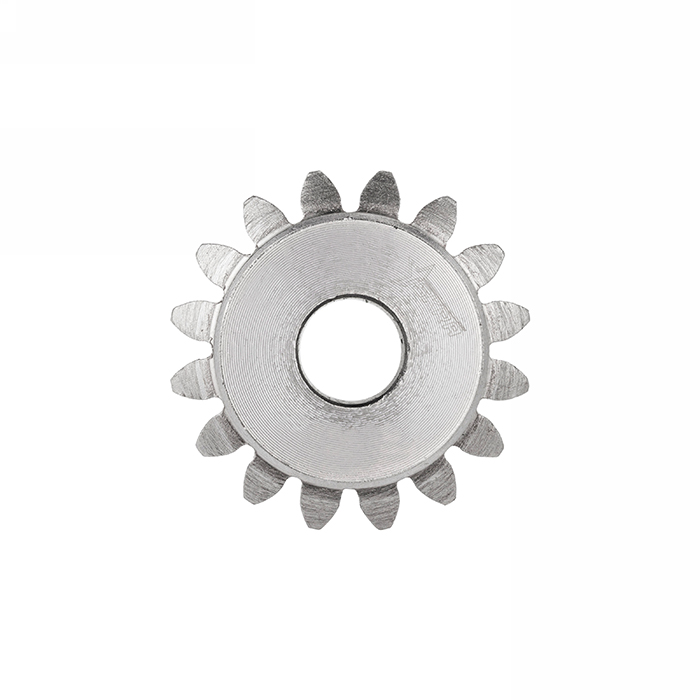

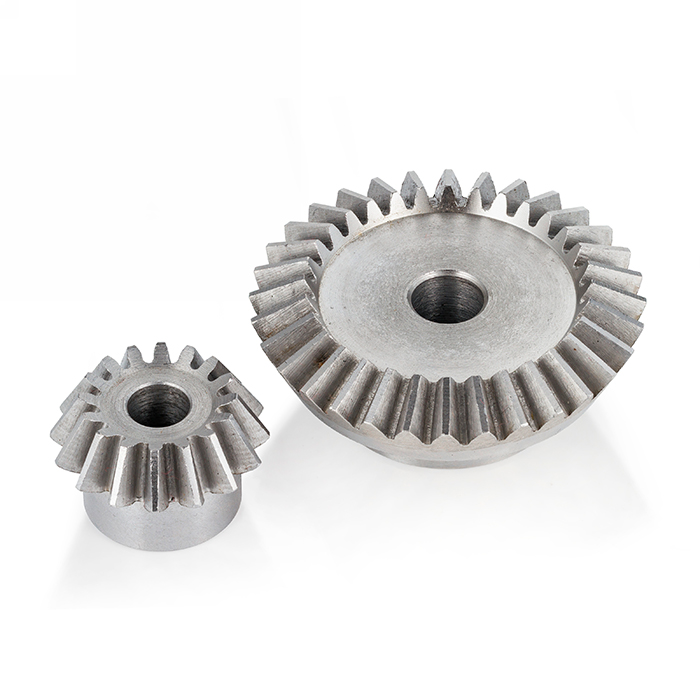

Коническая зубчатая пара, передат. число: 1:2, M=2,5, Z1=16, Z2=32 C29A322 ISKRA — это элемент зубчатой передачи, состоящий из двух зубчатых колес, расположенных под определенным углом друг к другу. Комплектующее выполнено из стали C45E.
Коническая зубчатая пара используется для передачи вращения между двумя валами или осями с изменением направления вектора крутящего момента. Применяется в системах трансмиссии транспортных средств и спецтехники, а также в промышленном оборудовании.
Передаточное число — 1:2, модуль — 2,5. Наружный диаметр зубчатого колеса z1 равен 44,4 мм, высота —27,5 мм, диаметр чернового отверстия — 12 мм, количество зубьев — 16. Наружный диаметр зубчатого колеса z2 равен 82,2 мм, высота —26 мм, диаметр чернового отверстия — 15 мм, количество зубьев — 32.
