Коническая зубчатая пара, передат. число: 1:3, M=2, Z1=16, Z2=48 C28A483 ISKRA

Name: technobearing.by
Rating: 5 (236 reviews)

Основные характеристики:

Артикул C28A483-ISKRA
Бренд ISKRA
Модуль M 2
Наружный диаметр звездочки z1 De, мм 35,8
Диаметр делительной окружности z1 Dp, мм 32

106.36 BYN шт

нет в наличии

Оплата по счету

Самовывоз в г. Минск; Доставка по всей Беларуси

Артикул C28A483-ISKRA
Бренд ISKRA
Модуль M 2
Наружный диаметр звездочки z1 De, мм 35,8
Диаметр делительной окружности z1 Dp, мм 32
Наружный диаметр звездочки z2 De, мм 97,3
Диаметр делительной окружности z2 Dp, мм 96
Количество зубьев Z1 16
Количество зубьев Z2 48
Высота зубчатого колеса H z1, мм 28,5
Высота зубчатого колеса H z2, мм 23
Ширина зубчатого венца F z1, мм 15
Ширина зубчатого венца F z2, мм 15
Диаметр ступицы d z1, мм 26
Диаметр ступицы d z2, мм 60
Диаметр чернового отверстия D z1, мм 12
Диаметр чернового отверстия D z2, мм 15
Размер V z1, мм 33,26
Размер V z2, мм 9,9
Высота ступицы Lm z1, мм 12,4
Высота ступицы Lm z2, мм 10
Размер S z1, мм 1,5
Размер S z2, мм 4
Передаточное число 1:3
Размер L z1, мм 27
Размер L z2, мм 19
Материал сталь C45E
Вес, кг 0,78

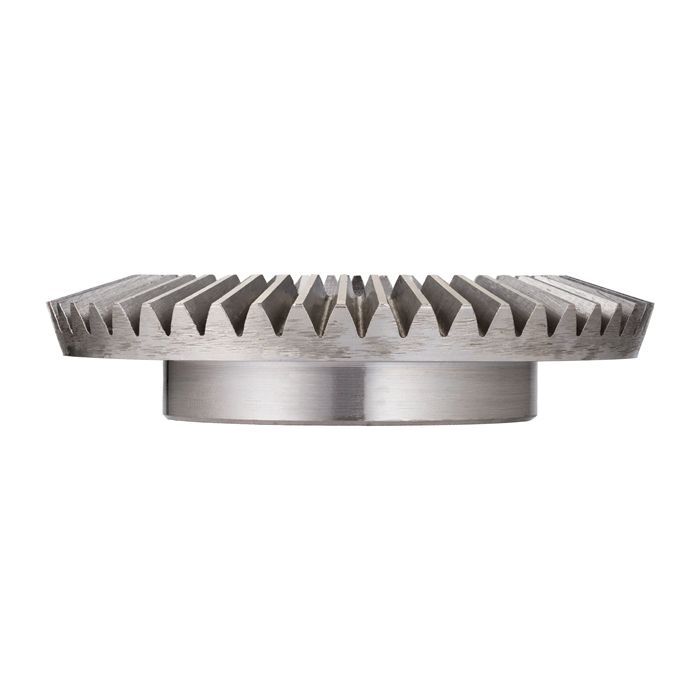

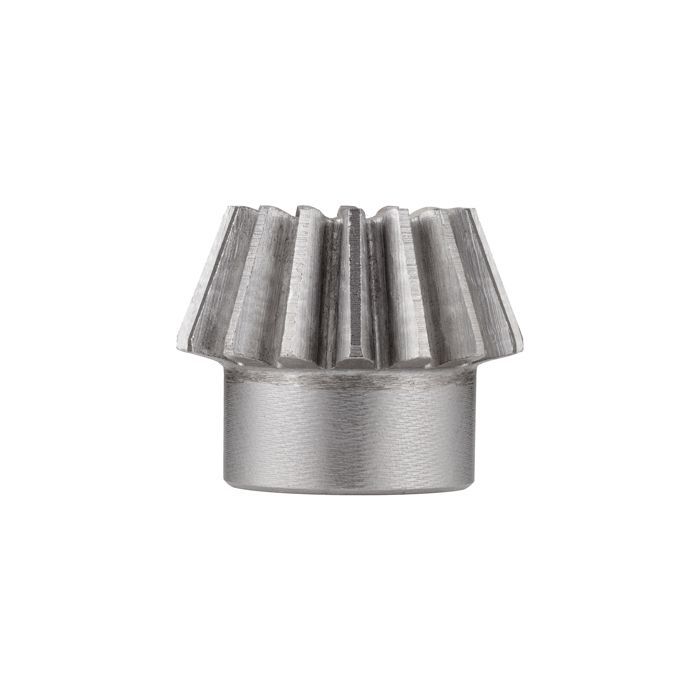

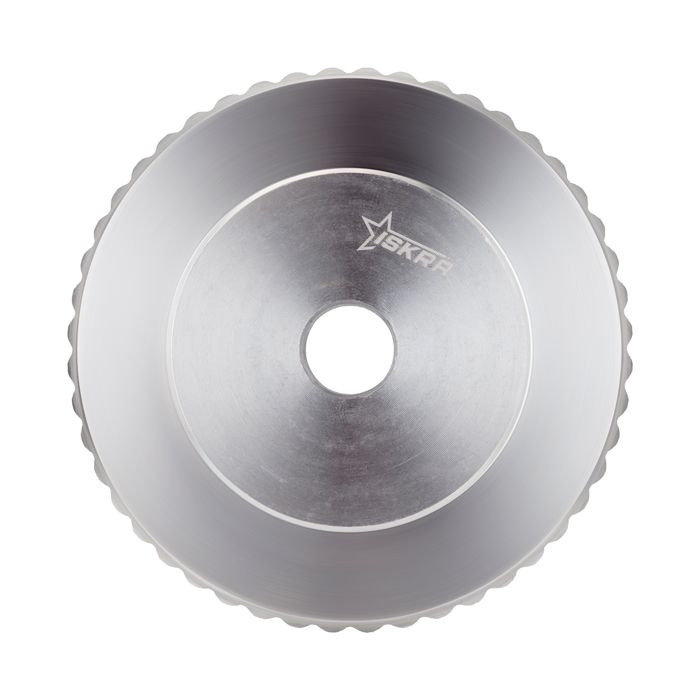

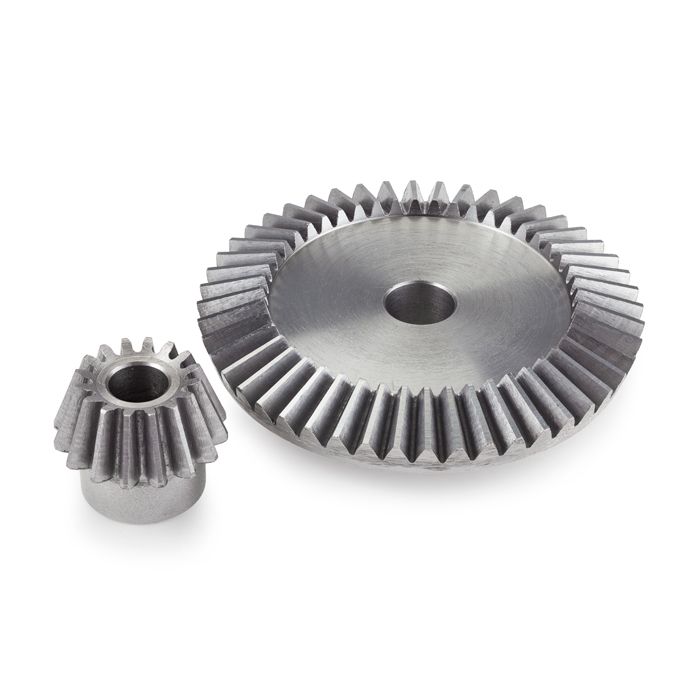

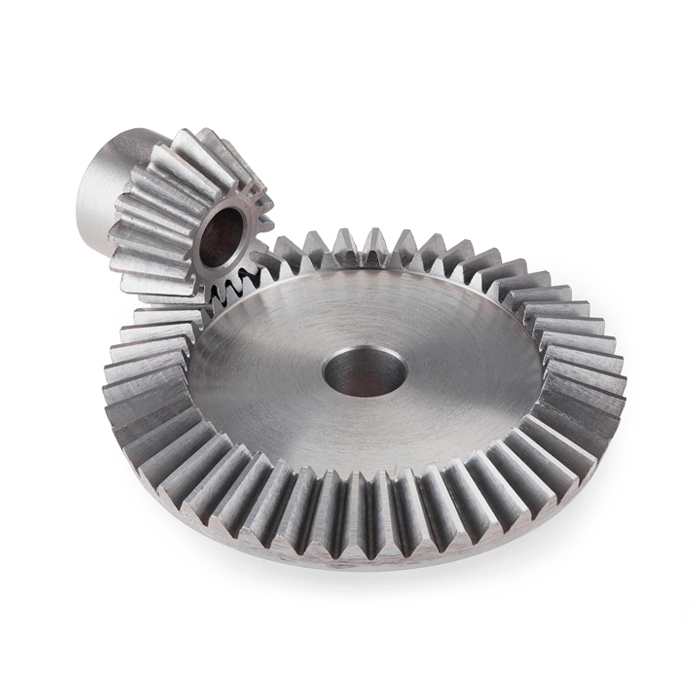

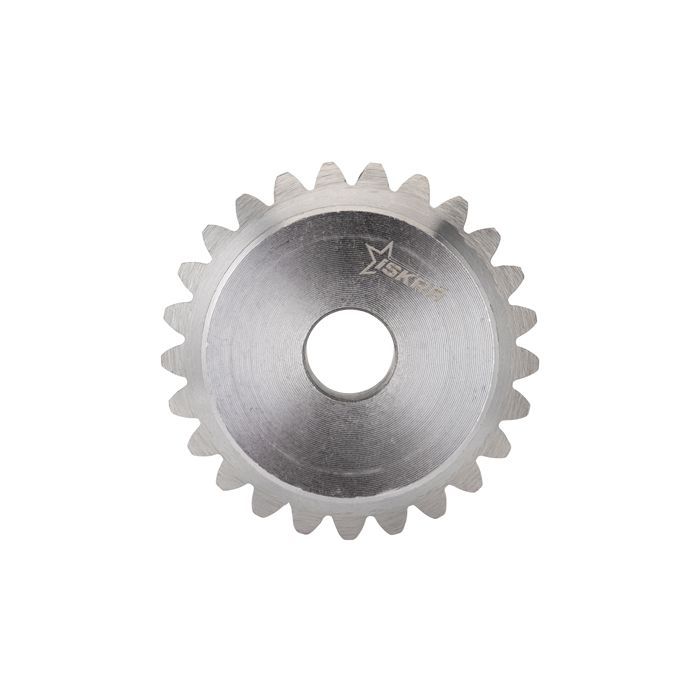

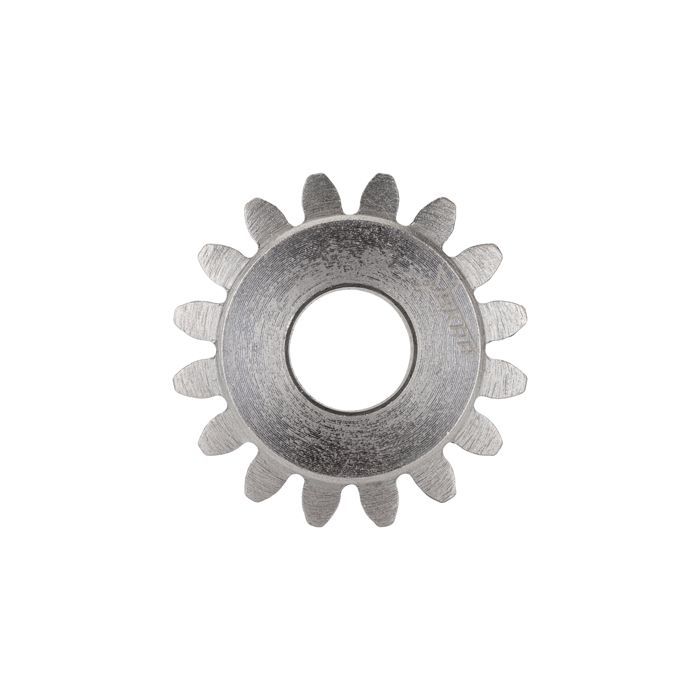

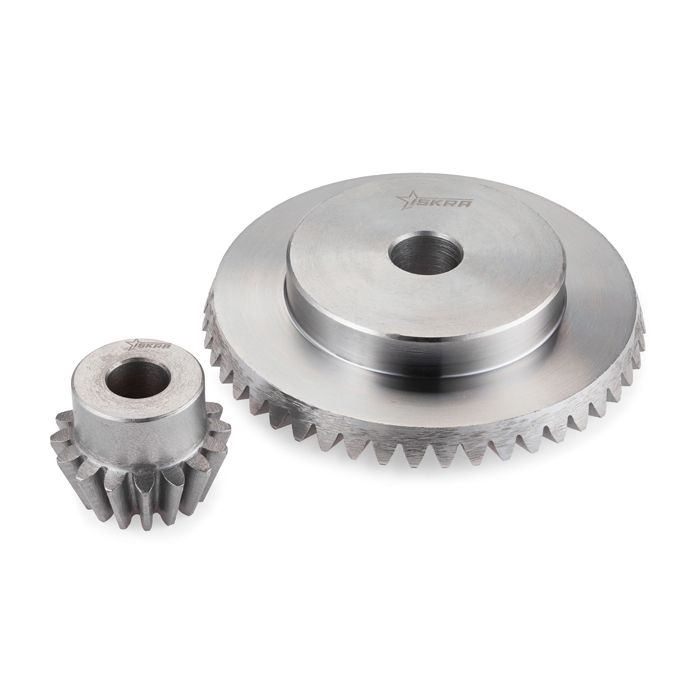

Коническая зубчатая пара, передат. число: 1:3, M=2, Z1=16, Z2=48 C28A483 ISKRA — это элемент зубчатой передачи, состоящий из двух зубчатых колес, расположенных под определенным углом друг к другу. Комплектующее выполнено из стали C45E.
Коническая зубчатая пара используется для передачи вращения между двумя валами или осями с изменением направления вектора крутящего момента. Применяется в системах трансмиссии транспортных средств и спецтехники, а также в промышленном оборудовании.
Передаточное число — 1:3, модуль — 2. Наружный диаметр зубчатого колеса Z1 равен 35,8 мм, высота —28,5 мм, диаметр чернового отверстия — 12 мм, количество зубьев — 16. Наружный диаметр зубчатого колеса Z2 равен 97,3 мм, высота —23 мм, диаметр чернового отверстия — 15 мм, количество зубьев — 48. Вес зубчатой пары составляет 0,78 кг.
