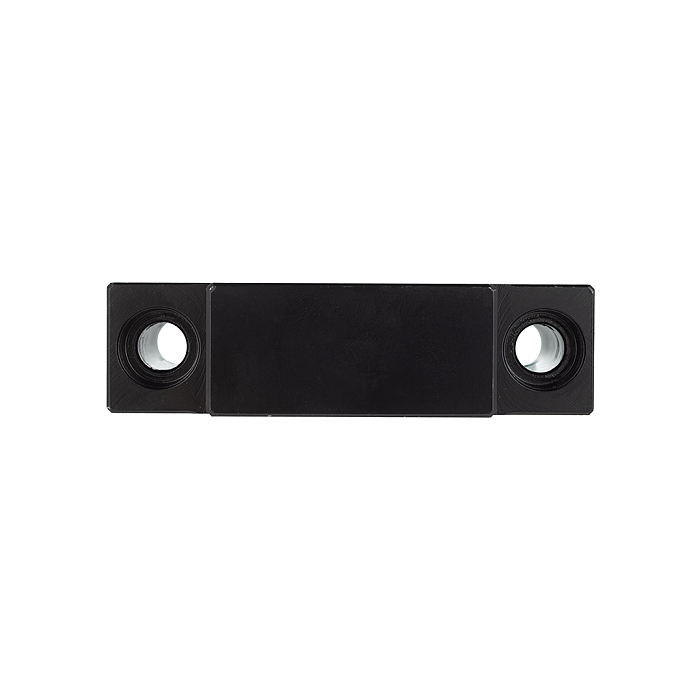

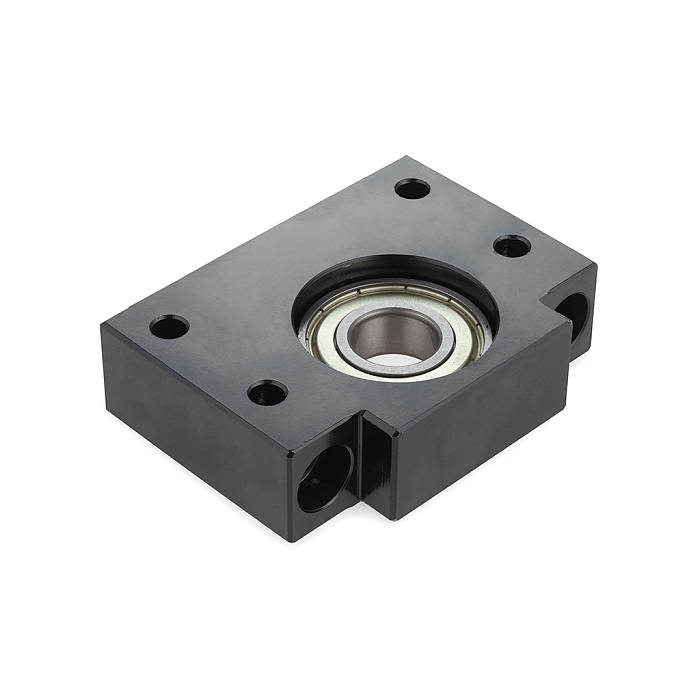

Опора ШВП BF25 TECHNIX

140.02 BYN

- +

Сравнить Отложить

Артикул:	BF25TECHNIX
Бренд:	TECHNIX
Размер h, мм:	48 ±0,02
Межцентровое расстояние крепежных отверстий E, мм:	33
Диаметр вала d1, мм:	25

Опора ШВП BF25 TECHNIX — вспомогательный элемент шарико-винтовой передачи. Используется для фиксации винта ШВП и обеспечения корректного хода приводной части. Применяется в промышленном оборудовании, 3D-принтерах и станках с системой ЧПУ. Диаметр отверстия под вал равен 25 мм. Ширина опоры составляет 106 мм, длина — 30 мм, высота — 80 мм. Подшипник — 6205ZZ. Вес элемента равен 1,45 кг.

Ширина выступа B1, мм:	64
Высота от основания опоры до выступа H1, мм:	70
Диаметр отверстия X, мм:	11
Диаметр отверстия Y, мм:	17,5
Размер шляпы Z, мм:	11
Расстояние от центра подшип. до края опоры b, мм:	53 ±0,02
Диаметр отверстий d2, мм:	9
Межцентровое расстояние крепежных отверстий P, мм:	85
Длина L, мм:	30
Высота H, мм:	80
Подшипник:	6205ZZ
Стопорное кольцо:	S25
Ширина B, мм:	106
Вес, кг:	1,45
