В наличии: 73 шт

Опора ШВП BK12 ISKRA

51.85 BYN

- +

Сравнить Отложить

Артикул:	BK12-ISKRA
Бренд:	ISKRA

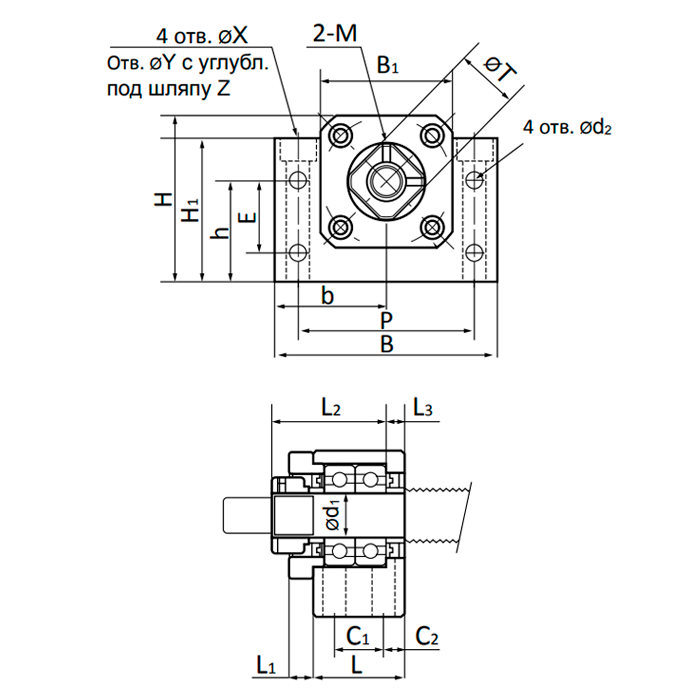

Размер h, мм:	25 ±0,02
Размер L1, мм:	5
Размер T, мм:	19

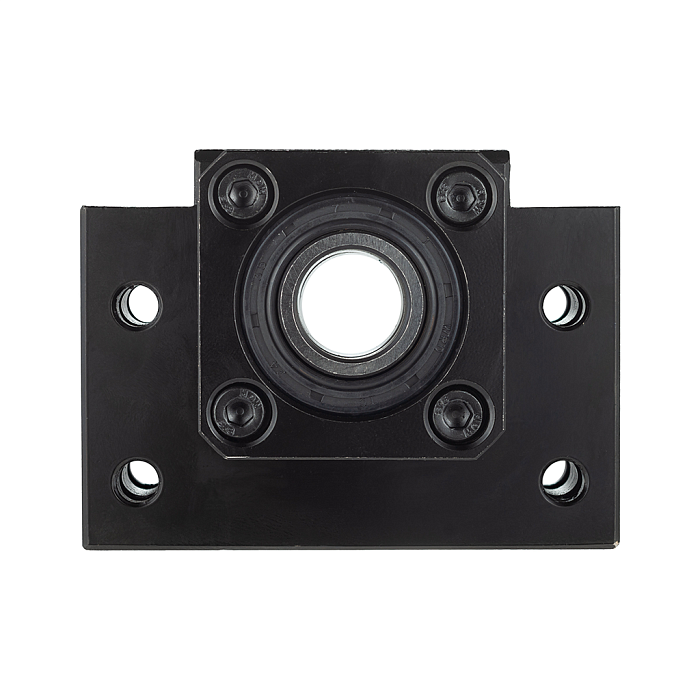

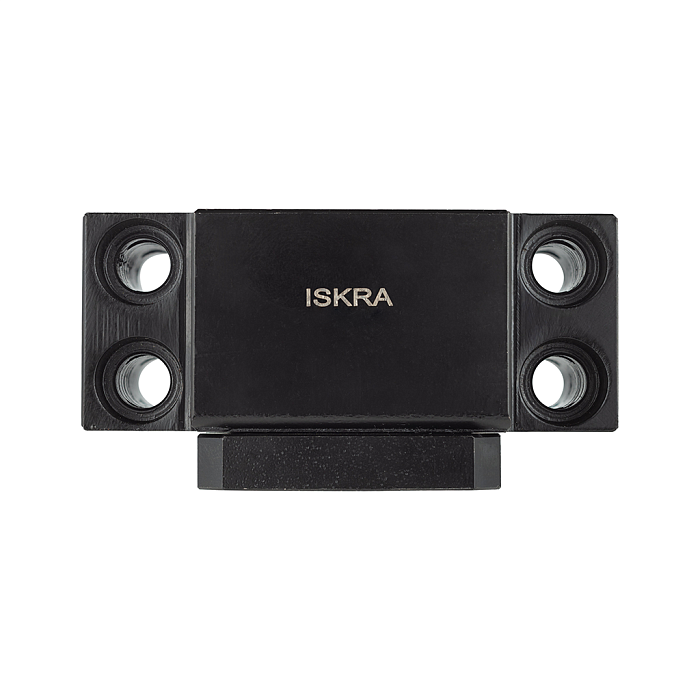

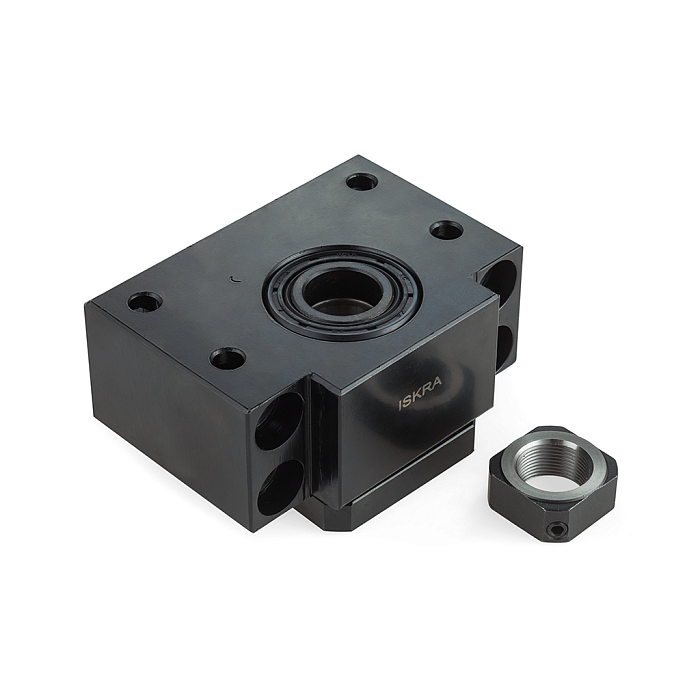

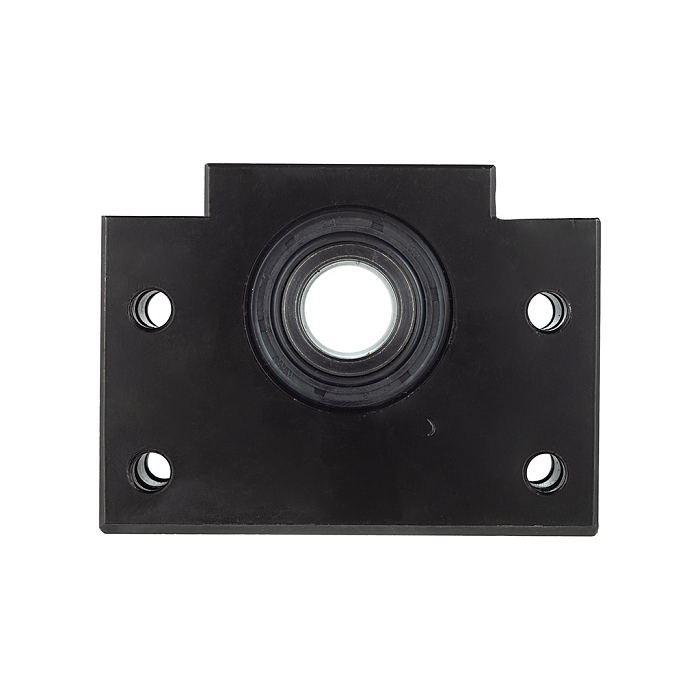

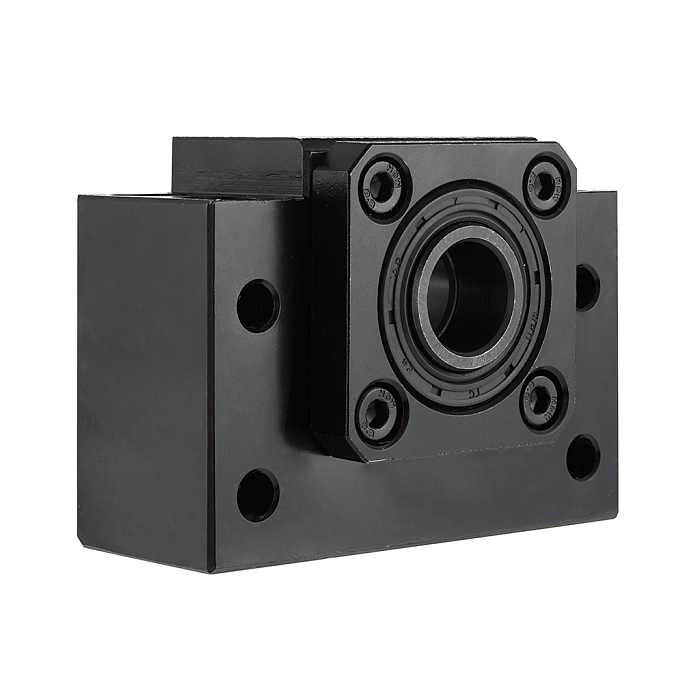

Опора ШВП BK12 ISKRA — вспомогательный элемент шарико-винтовой передачи. Используется для фиксации винта ШВП и обеспечения корректного хода приводной части. Применяется в промышленном оборудовании, 3D-принтерах и станках с системой ЧПУ. Диаметр отверстия под вал равен 12 мм. Ширина опоры составляет 60 мм, длина — 25 мм, высота — 43 мм. Подшипник — 7001A. Вес элемента равен 0,45 кг.

Межцентровое расстояние крепежных отверстий E, мм:	18
Диаметр вала d1, мм:	12
Ширина выступа B1, мм:	35
Высота от основания опоры до выступа H1, мм:	32,5
Диаметр отверстия X, мм:	6,6
Диаметр отверстия Y, мм:	10,8
Размер C2, мм:	6
Размер шляпы Z, мм:	6,5
Расстояние от центра подшип. до края опоры b, мм:	30 ±0,02
Диаметр отверстий d2, мм:	5,5
Межцентровое расстояние крепежных отверстий P, мм:	46
Размер L3, мм:	5
Размер L2, мм:	29
Установочный винт M:	M4
Длина L, мм:	25
Размер C1, мм:	13
Высота H, мм:	43
Подшипник:	7001A
Ширина B, мм:	60
Вес, кг:	0,45
