Наличие: 5 шт

ОПУ фланцевая серия ZBL.20.0644.200-1SPTN ISKRA

7 800.05 BYN
- + Купить в один клик
ОПУ фланцевая серия ZBL.20.0644.200-1SPTN ISKRA
Артикул:  ZBL2006442001SPTN-ISKRA
Бренд:  ISKRA
Количество зубьев Z:  93
Диаметр Di, мм:  546
Кривая:  4

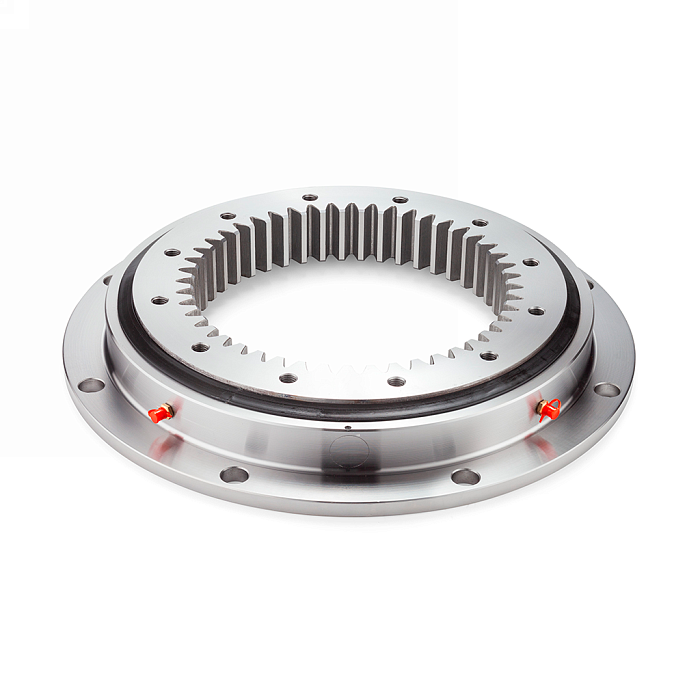

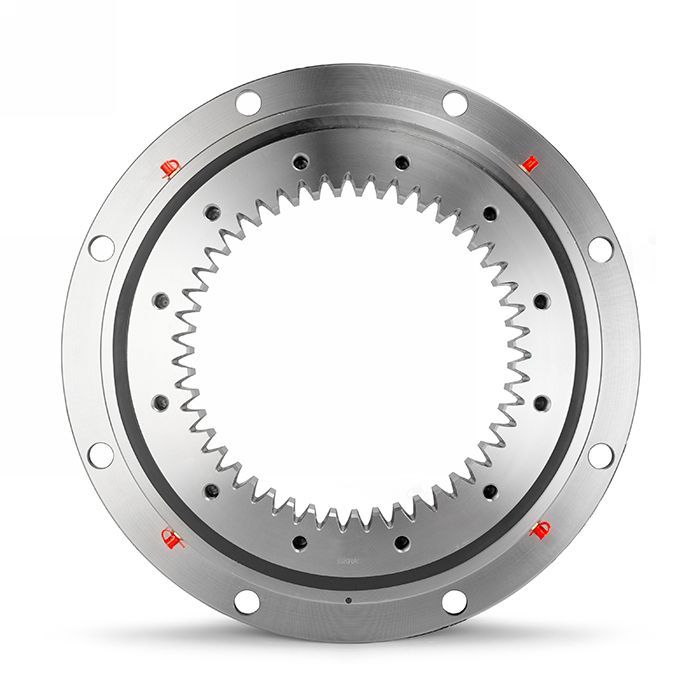

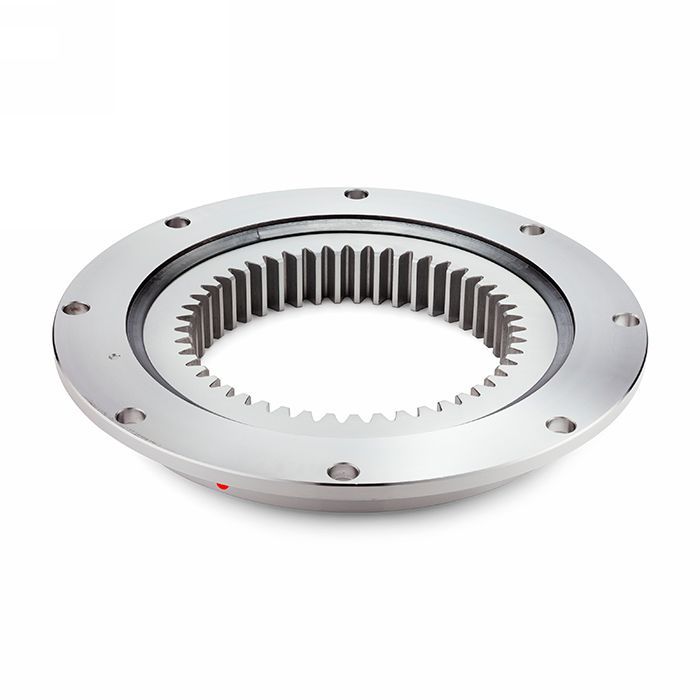

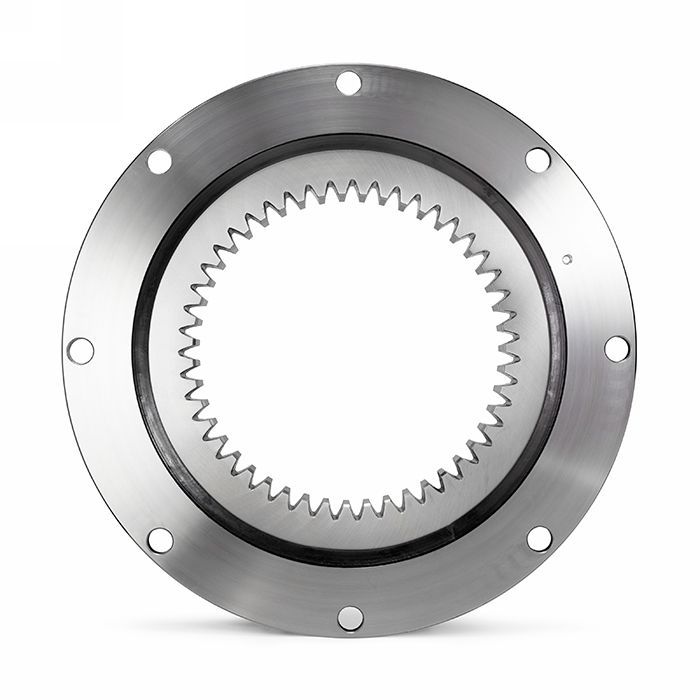

ОПУ фланцевая серия ZBL.20.0644.200-1SPTN ISKRA — это опорно-поворотное устройство стандартной фланцевой серии с внутренним зубчатым зацеплением и одним рядом шариков. Применяется для большой грузоподъемности механизма и передачи рабочей нагрузки. Используется как составляющая деталь кранов, ветродвигателей, экскаваторов, илоскрёбов, кантователей и т.д. Выполнено из стали марки C45. Наружный диаметр составляет 748 мм. Внутренний диаметр — 546 мм. Имеет 12 отверстий внешнего кольца и 18 отверстий внутреннего кольца, а также 93 зубьев 6 модуля. Вес равен 46 кг.

Диаметр di, мм:  642,5
Диаметр Fi, мм:  605
Диаметр Fe, мм:  720
Наружный диаметр De, мм:  748
Количество отверстий Ni:  18
Количество отверстий Nе:  12
Диаметр Dp, мм:  558
Усилие на зубе Fz norm, кН:  18,7
Усилие на зубе Fz max, кН:  37,4
Модуль m, мм:  6
Фланец:  да
Зацепление:  внутреннее
Внутренний диаметр Di, мм:  546
Диаметр de, мм:  645,5
Материал:  сталь C45
Резьба:  M12
Вес, кг:  46
