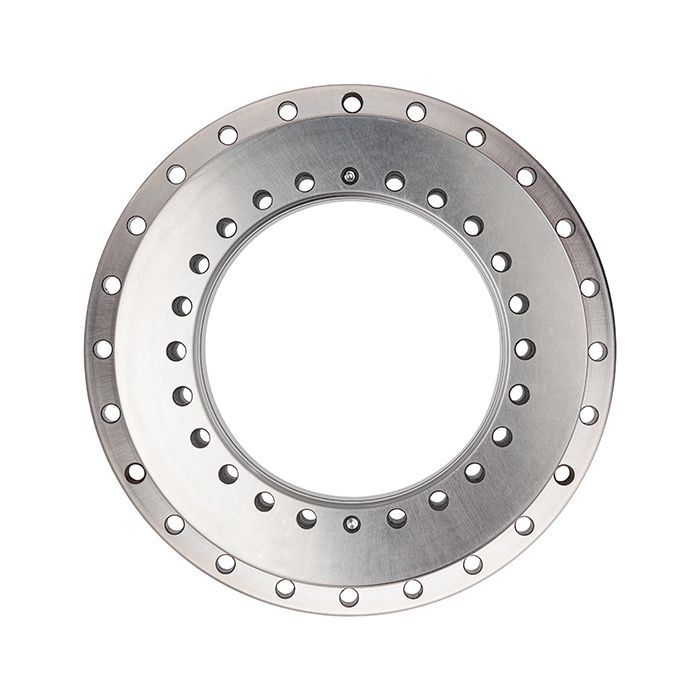

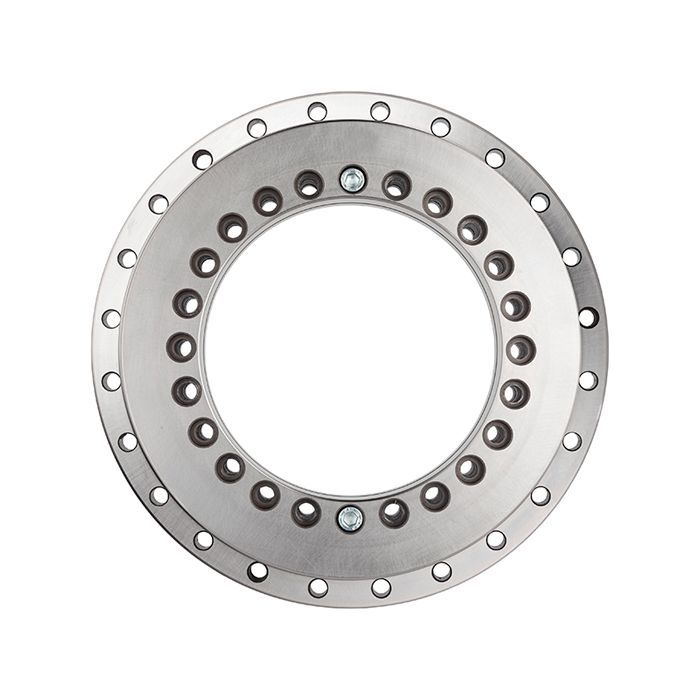

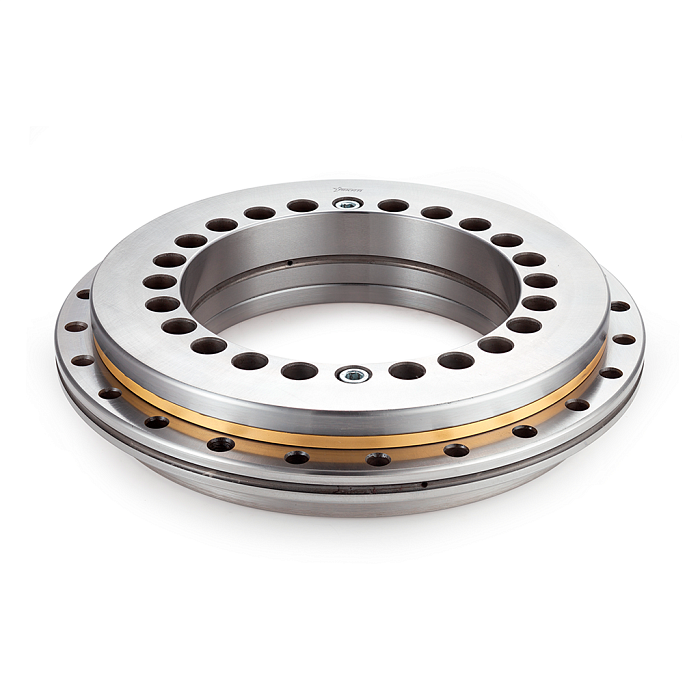

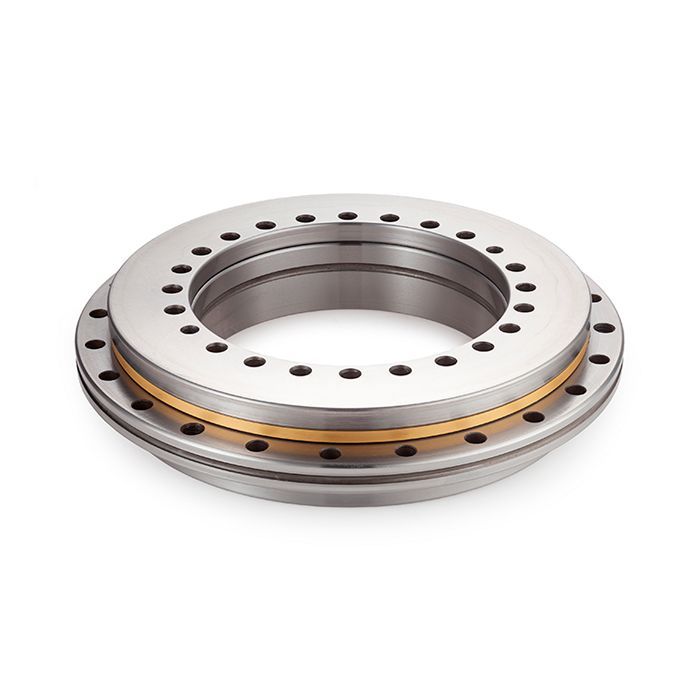

ОПУ прецизионная серия для поворотных кругов (столов) YRT150 ISKRA
- Артикул YRT150-ISKRA
- Бренд ISKRA

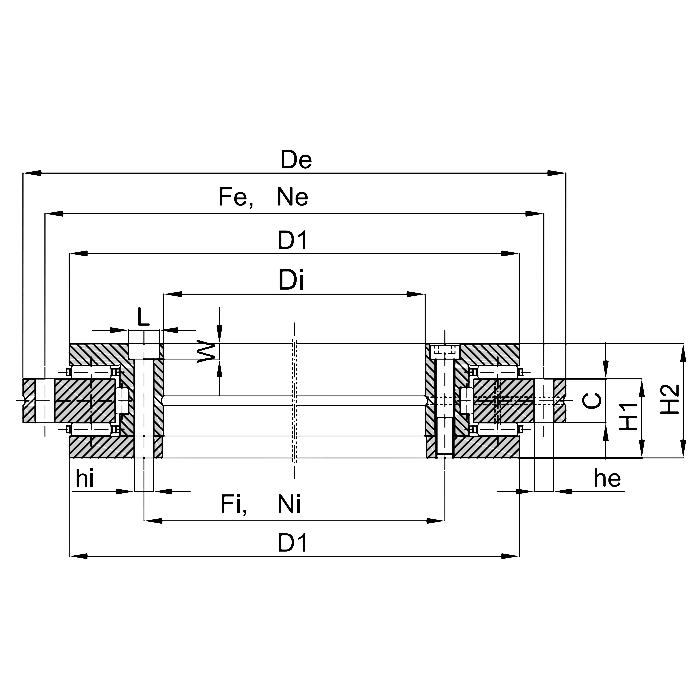

- Диаметр D1, мм 214
- Диаметр Fi, мм 165
- Диаметр Fe, мм 225
- Артикул YRT150-ISKRA
- Бренд ISKRA
- Диаметр D1, мм 214
- Диаметр Fi, мм 165
- Диаметр Fe, мм 225
- Наружный диаметр De, мм 240 -0,015
- Количество отверстий Ni 34
- Количество отверстий Nе 33
- Диаметр отверстия под головку болта L, мм 11
- Максимальная частота вращения, об/мин 320
- Фланец нет
- Внутренний диаметр Di, мм 150 -0,013
- Ширина H1, мм 26 ±0,175
- Ширина H2, мм 40
- Диаметр крепежного отверстия he, мм 7
- Диаметр крепежного отверстия hi, мм 7
- Биение, μм 3
- Динамический момент трения, Н·м 10
- Осевая динамическая нагрузка Ca, кН 112
- Осевая статическая нагрузка C0a, кН 630
- Радиальная динамическая нагрузка Cr, кН 56
- Радиальная статическая нагрузка C0r, кН 170
- Количество и шаг сборочных винтов 2х180°
- Тип демонтажных отверстий M8
- Количество и шаг демонтажных отверстий 3x120°
- Количество и шаг отверстий 36х10°
- Размер W, мм 6,2
- Момент затяжки, Н*м 14
- Ширина C, мм 12
- Вес, кг 6,2
ОПУ прецизионная серия для поворотных кругов (столов) YRT150 ISKRA — это опорно-поворотное устройство прецизионной серии, предназначенное для применения в поворотных столах с ЧПУ, радарах и фрезерных головках. Способно выдерживать комбинированные нагрузки. Наружный диаметр составляет 240 -0,015 мм, внутренний — 150 -0,013 мм. Ширина — 40 мм. Биение составляет 3 μм. Осевая динамическая нагрузка равна 112 кН, осевая статическая нагрузка — 630 кН. Радиальная динамическая нагрузка равна 56 кН, радиальная статическая нагрузка — 170 кН. Вес равен 6,2 кг.
