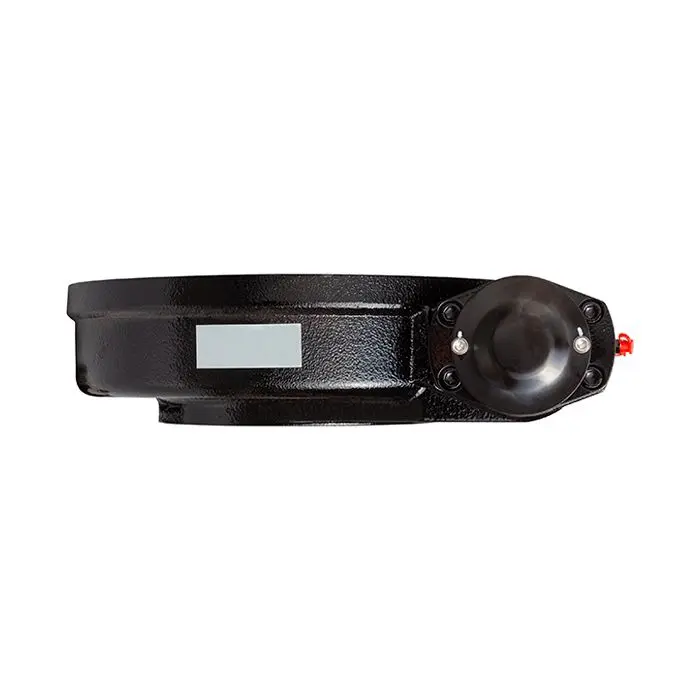

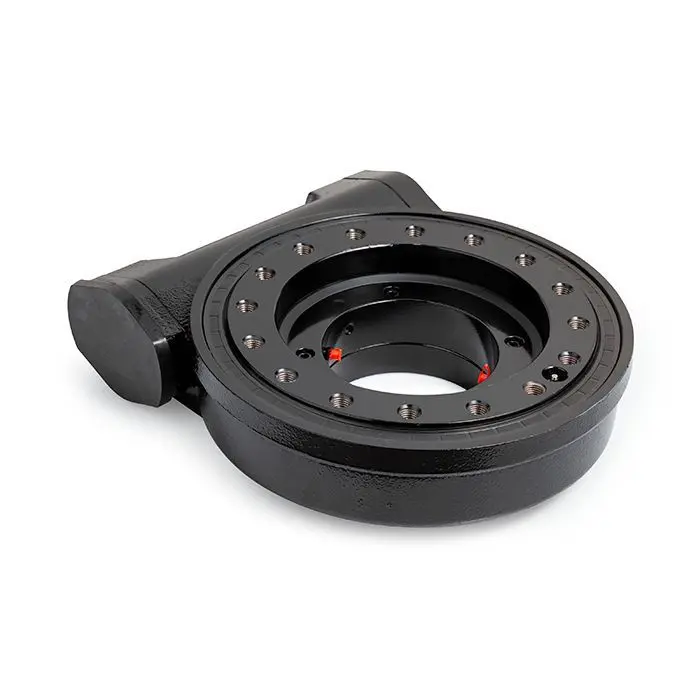

ОПУ с червячным приводом SG175-25RH ISKRA
- Артикул SG17525RH-ISKRA
- Бренд ISKRA

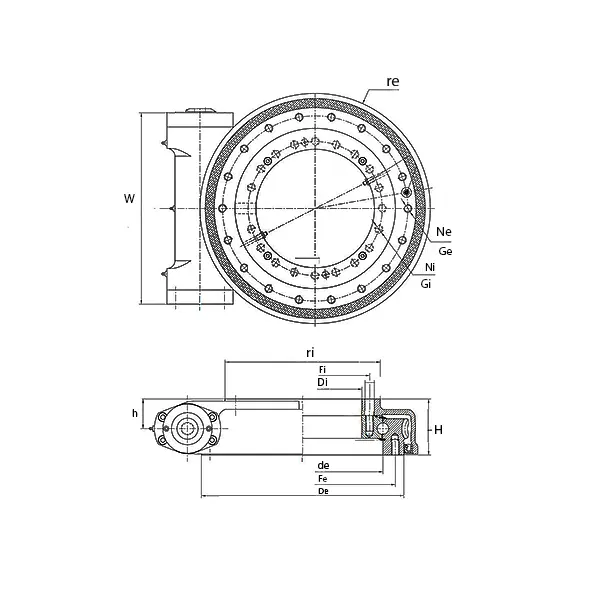

- Диаметр Fi, мм 135
- Диаметр Fe, мм 205
- Наружный диаметр De, мм 231
- Артикул SG17525RH-ISKRA
- Бренд ISKRA
- Диаметр Fi, мм 135
- Диаметр Fe, мм 205
- Наружный диаметр De, мм 231
- Количество отверстий Ni 11
- Количество отверстий Nе 10
- Резьба Gi M12
- Резьба Ge M12
- Радиус re, мм 206,5 +2 -1
- Максимальный выходной момент, кН·м 3,5
- Максимальный входной момент, Н·м 180
- Высота h, мм 48,5
- Внутренний диаметр Di, мм 105
- Осевая динамическая нагрузка Ca, кН 60
- Осевая статическая нагрузка C0a, кН 210
- Радиальная динамическая нагрузка Cr, кН 45
- Радиальная статическая нагрузка C0r, кН 85
- Максимальный опрокидывающий момент, кН·м 13,5
- Тормозной момент, кН·м 20
- Точность позиционирования ≤ 0,15°
- Соотношение червячной передачи 47:1
- Диаметр re, мм 195 +4 -2
- Диаметр de, мм 175
- Высота H, мм 97 +3 -1
- Размер W, мм 295
- Материал сталь C45
- Вес, кг 35

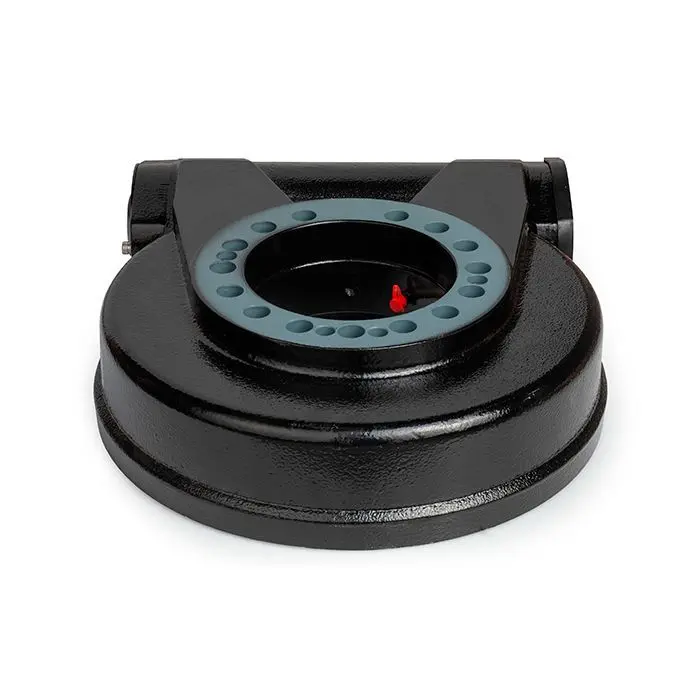

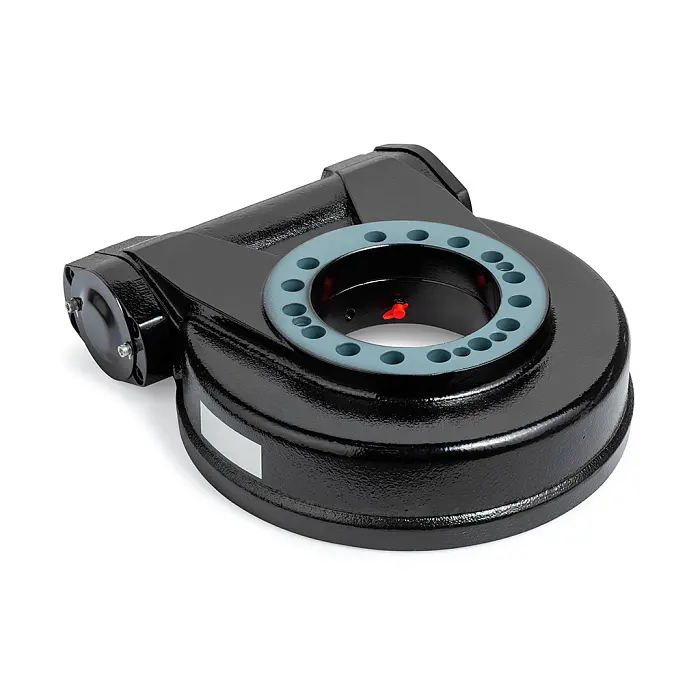

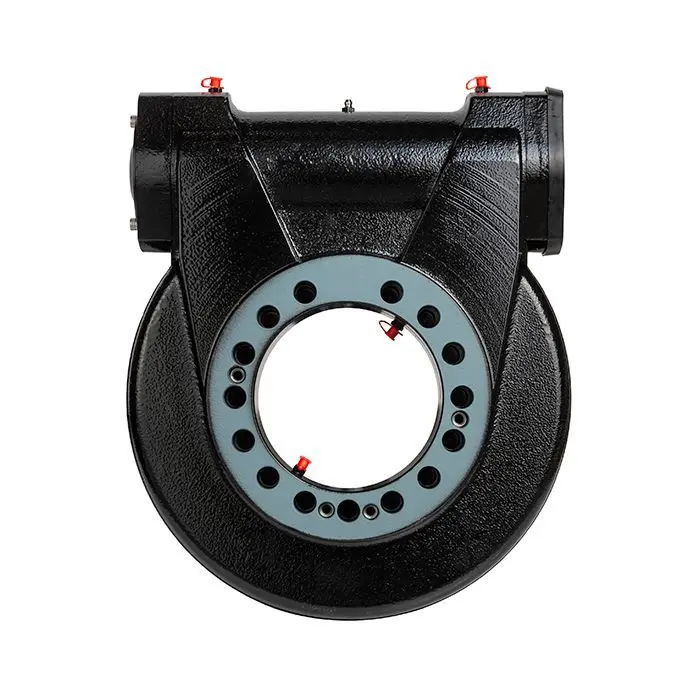

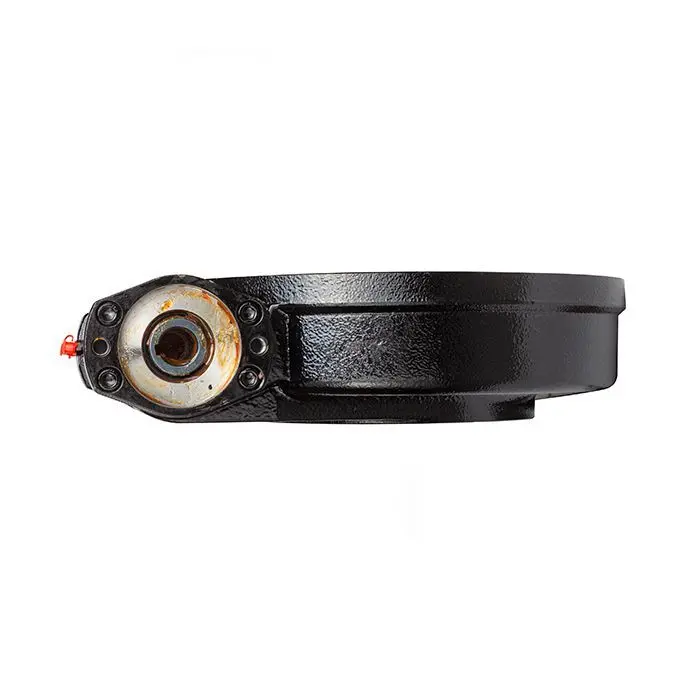

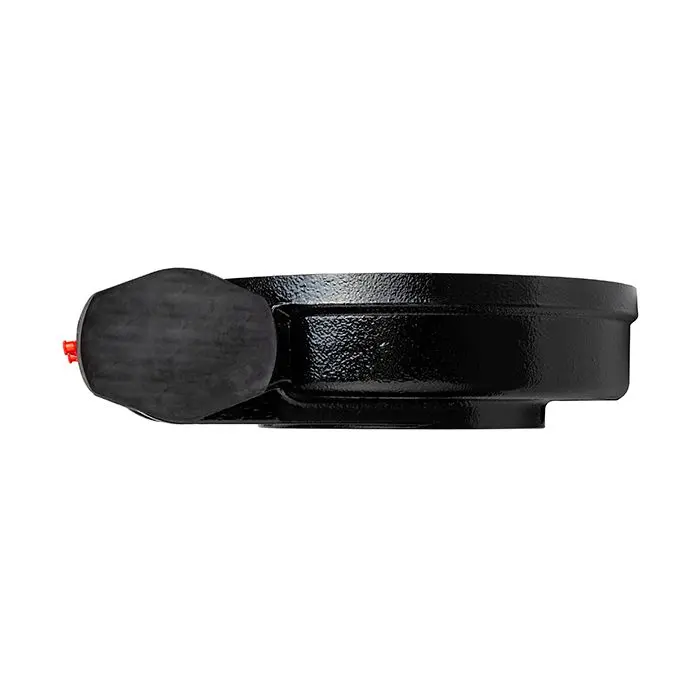

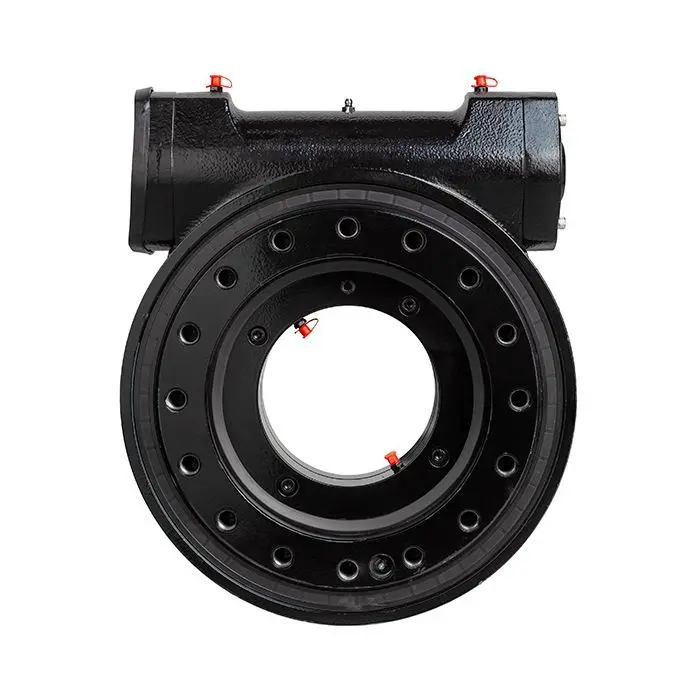

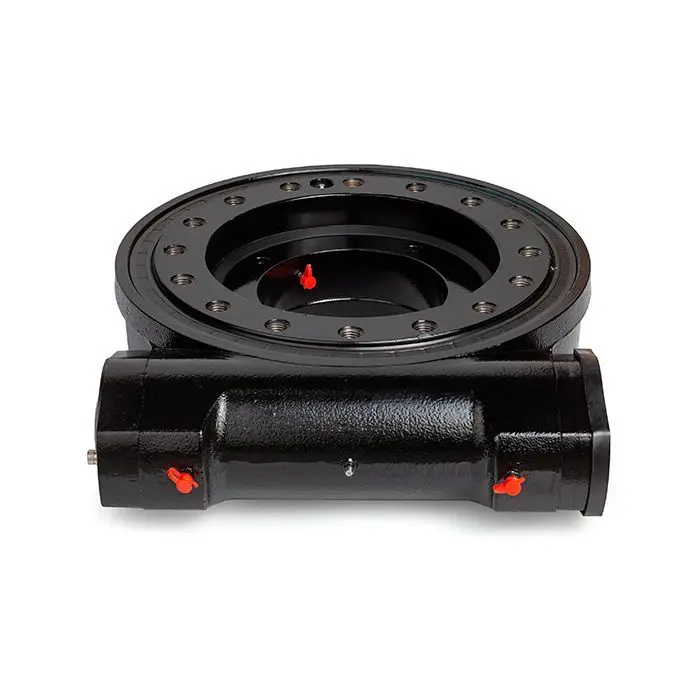

ОПУ с червячным приводом SG175-25RH ISKRA — это опорно-поворотное устройство с червячным приводом. Применяется для большой грузоподъемности механизма и передачи рабочей нагрузки. Используется как составляющая деталь кранов, ветродвигателей, экскаваторов, илоскрёбов, кантователей и т.д. Выполнено из стали марки C45. Наружный диаметр составляет 231 мм, внутренний диаметр — 105 мм. Максимальный выходной момент составляет 3,5 кН·м. Имеет 10 отверстий внешнего кольца и 11 отверстий внутреннего кольца. Вес ОПУ — 35 кг.
