Полумуфта зубчатая с длинной ступицей SG0L024 ISKRA
Ожидается

Полумуфта зубчатая с длинной ступицей SG0L024 ISKRA

32.21 BYN
Под заказ
Полумуфта зубчатая с длинной ступицей SG0L024 ISKRA
Артикул:  SG0L024-ISKRA
Бренд:  ISKRA
Диаметр d, мм:  36
Посадка на вал:  под расточку
Количество зубьев Z:  28

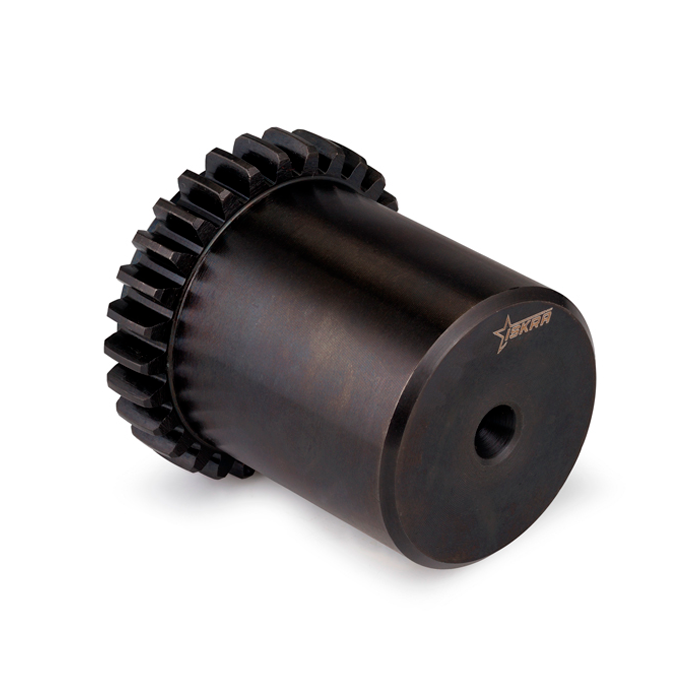

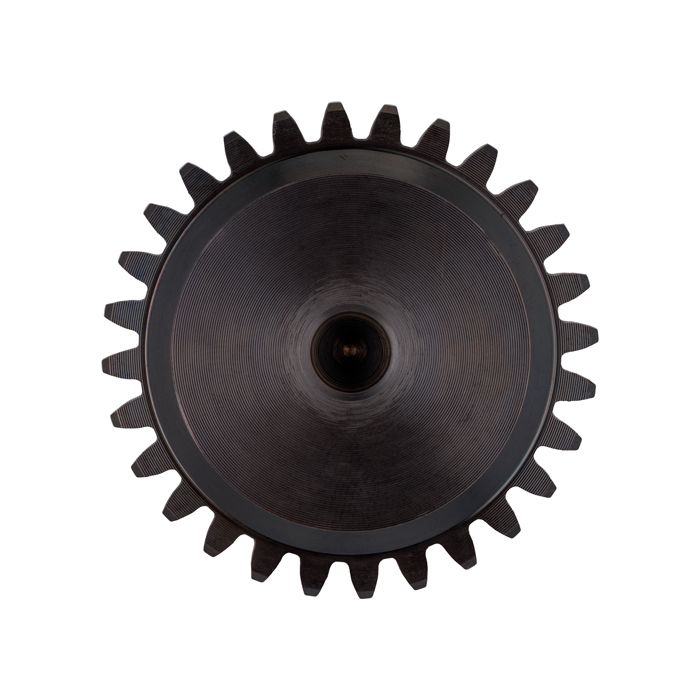

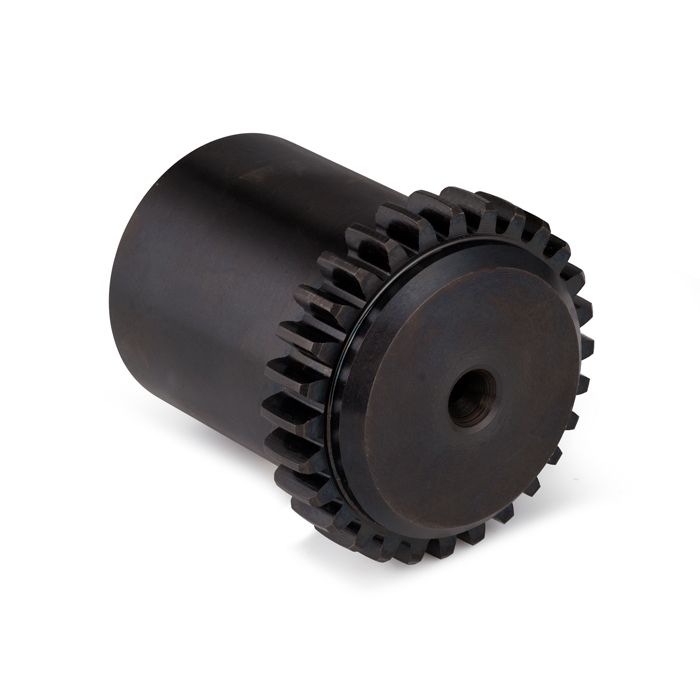

Полумуфта зубчатая с длинной ступицей SG0L024 ISKRA — это зубчатая полумуфта типа SG. Изготовлена из стали марки C43.

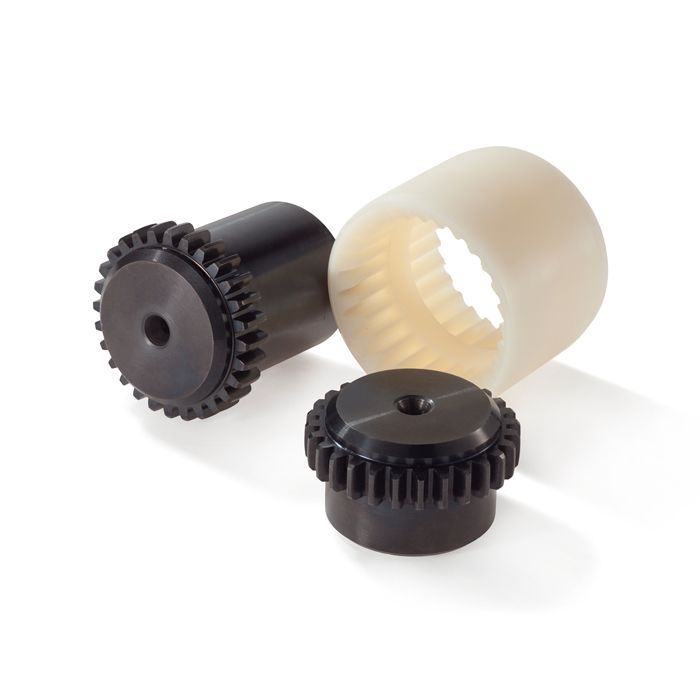

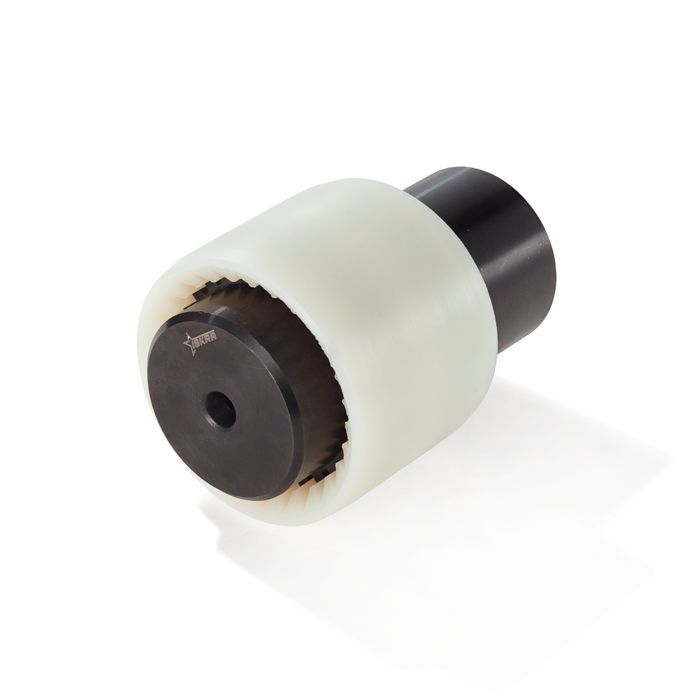

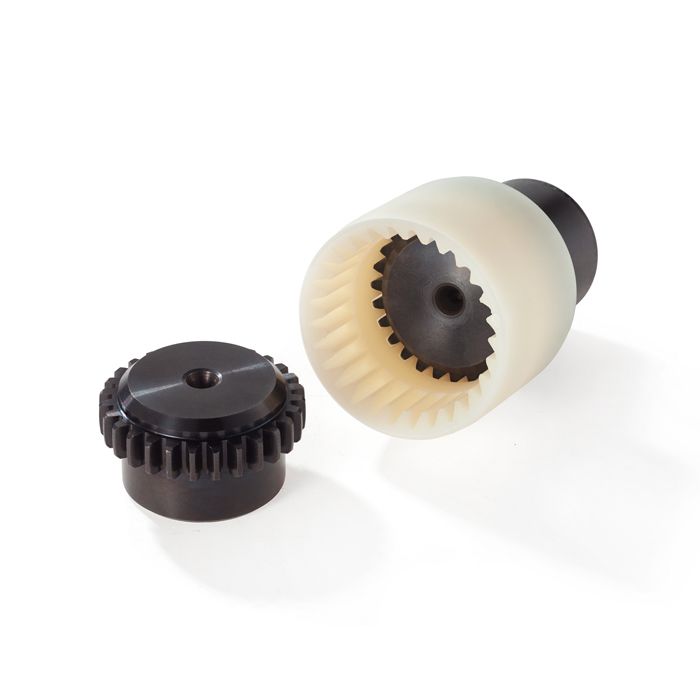

Деталь применяется в количестве двух штук вместе с зубчатой гильзой соответствующего типоразмера. Используется для соединения валов и передачи крутящего момента. Зубчатая муфта обеспечивает точность и надежность передачи движения, выдерживает высокие нагрузки и отличается малой шумностью работы.
Наружный диаметр полумуфты равен 45 мм, диаметр ступицы — 36 мм, количество зубьев — 28. Максимальный размер отверстия под вал — 24 мм, длина элемента равна 50 мм. Вес составляет 0,4 кг.

Модуль:  1,5
Угол давления:  20°
Размер A, мм:  41
Размер G, мм:  50
Наружный диаметр De, мм:  45
Диаметр Dp, мм:  42
Ширина K, мм:  8
Ширина зуба, мм:  8
Минимальный диаметр отверстия, мм:  10
Максимальный диаметр отверстия, мм:  24
Зазор S, мм:  4
Тип:  зубчатый
Размер H1, мм:  56
Размер H2, мм:  80
Размер H3, мм:  104
Диаметр D, мм:  52
Материал:  сталь C43
Вес, кг:  0,4
