Полумуфта зубчатая с короткой ступицей SG0C048 ISKRA
В наличии: 3 шт

Полумуфта зубчатая с короткой ступицей SG0C048 ISKRA

89.96 BYN
- + шт Купить в один клик
Полумуфта зубчатая с короткой ступицей SG0C048 ISKRA
Артикул:  SG0C048-ISKRA
Бренд:  ISKRA
Диаметр d, мм:  67
Посадка на вал:  под расточку
Количество зубьев Z:  50

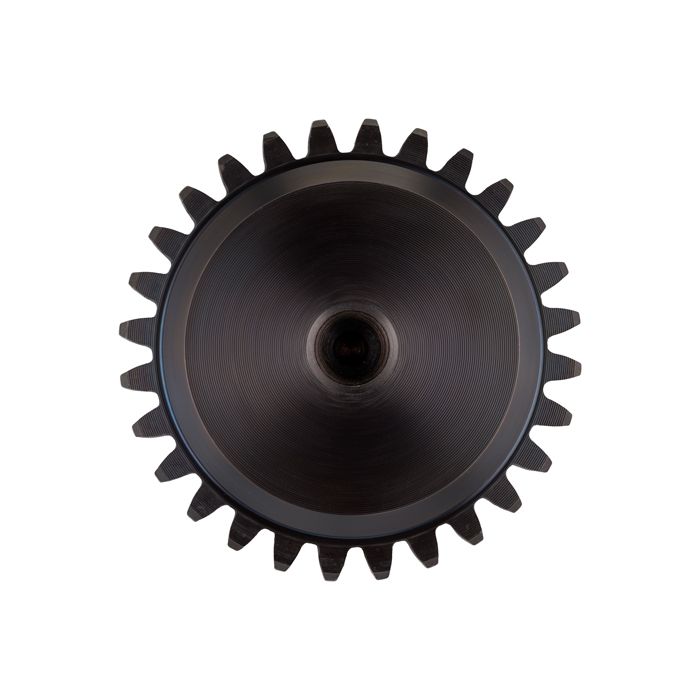

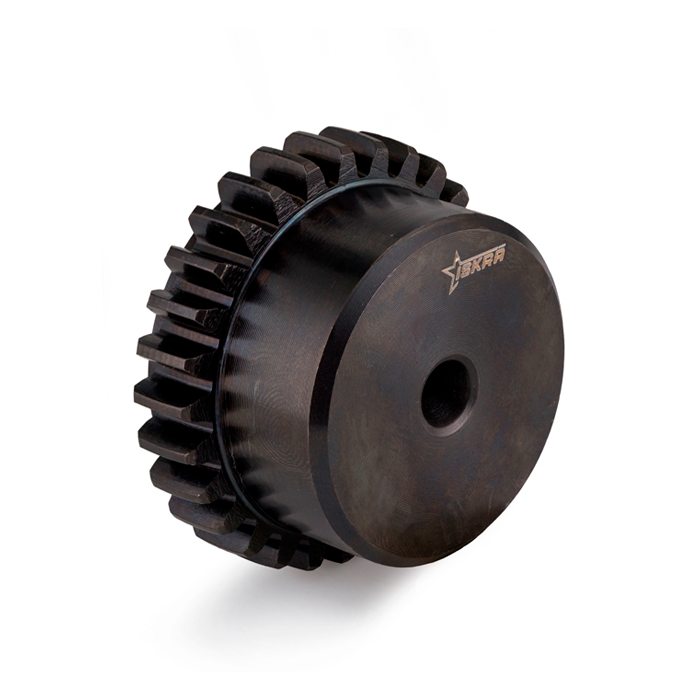

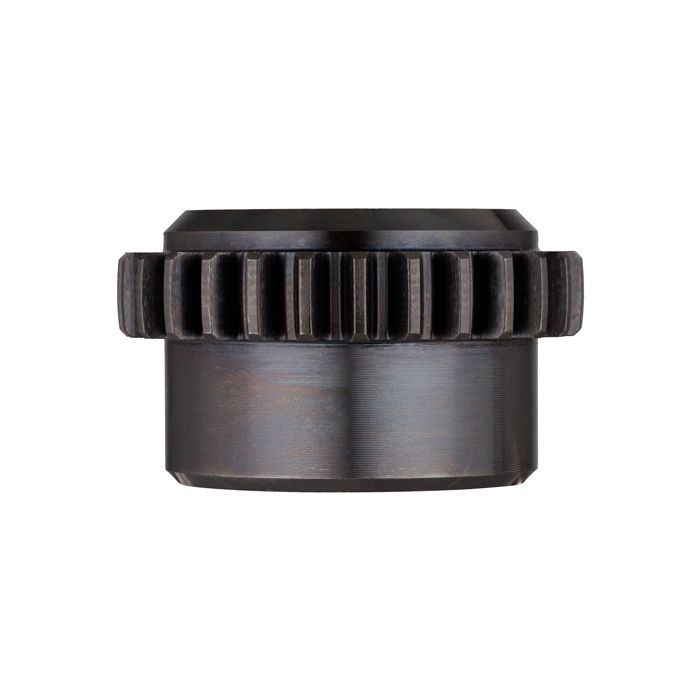

Полумуфта зубчатая с короткой ступицей SG0C048 ISKRA — это зубчатая полумуфта типа SG. Изготовлена из стали марки C43.
Деталь применяется в количестве двух штук вместе с зубчатой гильзой соответствующего типоразмера. Используется для соединения валов и передачи крутящего момента. Зубчатая муфта обеспечивает точность и надежность передачи движения, выдерживает высокие нагрузки и отличается малой шумностью работы.
Наружный диаметр полумуфты равен 78 мм, диаметр ступицы — 67 мм, количество зубьев — 50. Максимальный размер отверстия под вал — 48 мм, длина элемента равна 50 мм. Вес составляет 1,37 кг.

Модуль:  1,5
Угол давления:  20°
Размер A, мм:  50
Наружный диаметр De, мм:  78
Диаметр Dp, мм:  75
Ширина K, мм:  9
Ширина зуба, мм:  14
Минимальный диаметр отверстия, мм:  20
Максимальный диаметр отверстия, мм:  48
Размер G1, мм:  50
Зазор S, мм:  4
Тип:  зубчатый
Размер H1, мм:  104
Размер H2, мм:  114
Размер H3, мм:  124
Диаметр D, мм:  95
Материал:  сталь C43
Вес, кг:  1,37
