Разъемный корпус SNL526 TECHNIX

632.03 BYN

Под заказ

Сравнить Отложить

Артикул:	SNL526TECHNIX
Бренд:	TECHNIX

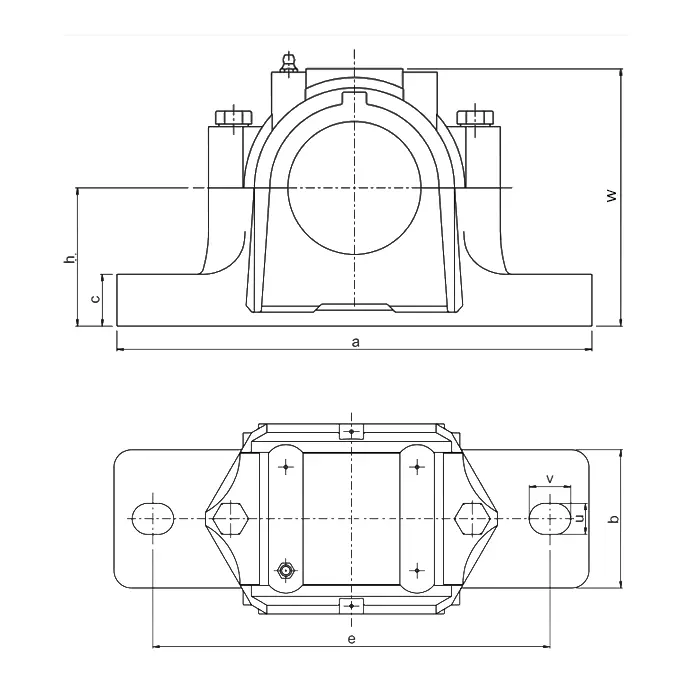

Размер h, мм:	150
Размер L, мм:	190
Размер b, мм:	130

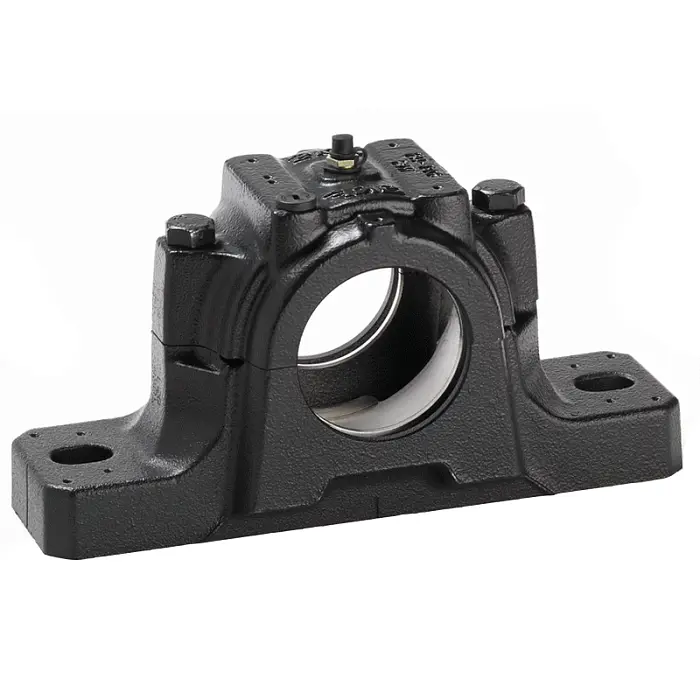

Разъемный корпус SNL526 TECHNIX — это элемент подшипникового узла, предназначенный для фиксации подшипника в механизме. Он облегчает монтаж, замену и обслуживание подшипника. Выполнен из чугуна. Состоит из основы, которая крепится болтами к поверхности, и съемной крышки. Используется с подшипниками 22226 K, 23226 K, а также со стопорными кольцами, втулками и уплотнениями подходящего типоразмера. Диаметр отверстия под вал равен 115 мм. Вес корпуса составляет 33 кг.

Размер V, мм:	35
Размер g, мм:	90
Размер a, мм:	445
Размер c, мм:	50
Межосевое расстояние e, мм:	380
Высота w, мм:	290
Диаметр вала d, мм:	115

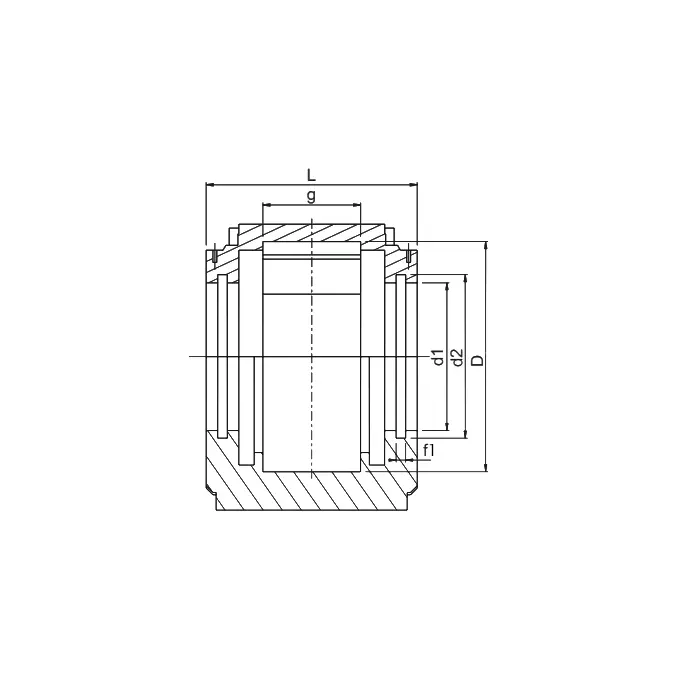

Размер D, мм:	230
Размер d2, мм:	177,5
Крепежный винт S:	M20x110
Размер f1, мм:	6
Размер u, мм:	28
Уплотнение из полиуретана:	TSNG 526
Уплотнение из фетра:	TSNC 526
Уплотнение V-Ring:	TSNA 526
Лабиринтное уплотнение:	TSNS 526
Торцевая крышка:	A 526
Резиновая прокладка:	TSNU 526
Втулка:	H 3126, H 2326
Размер d1, мм:	167,5
Подшипник:	22226 K, 23226 K
Стопорное кольцо:	SR 230x13, SR 230x10
Материал:	чугун
Вес, кг:	33
