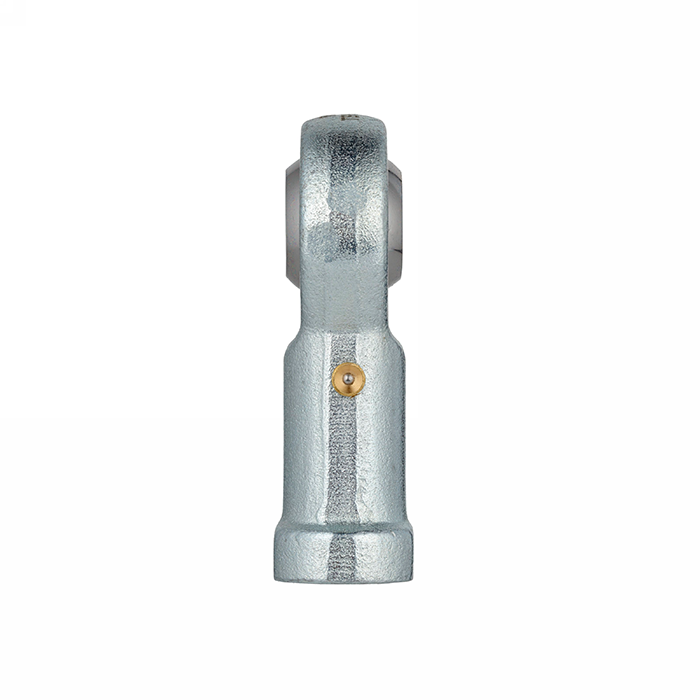

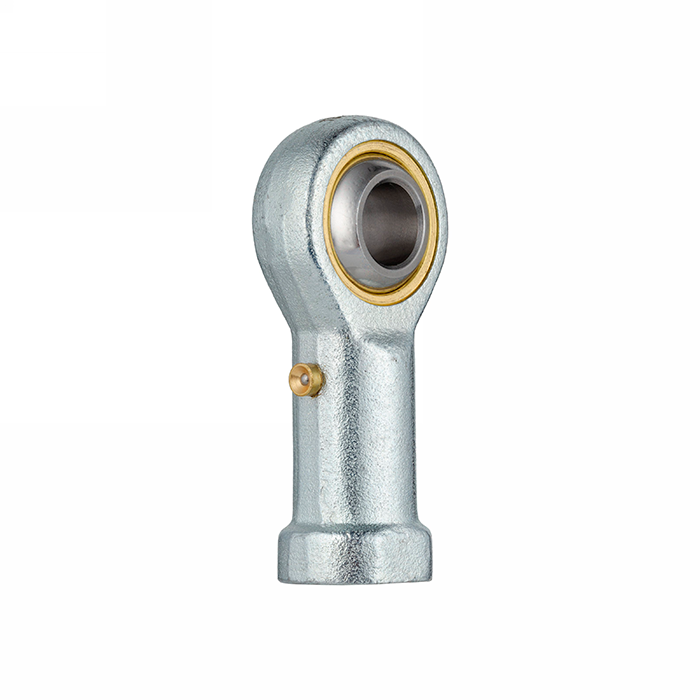

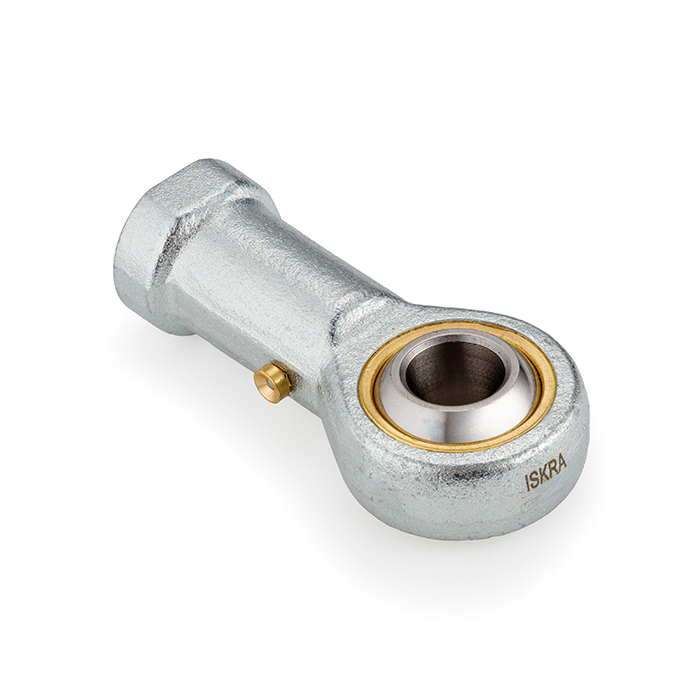

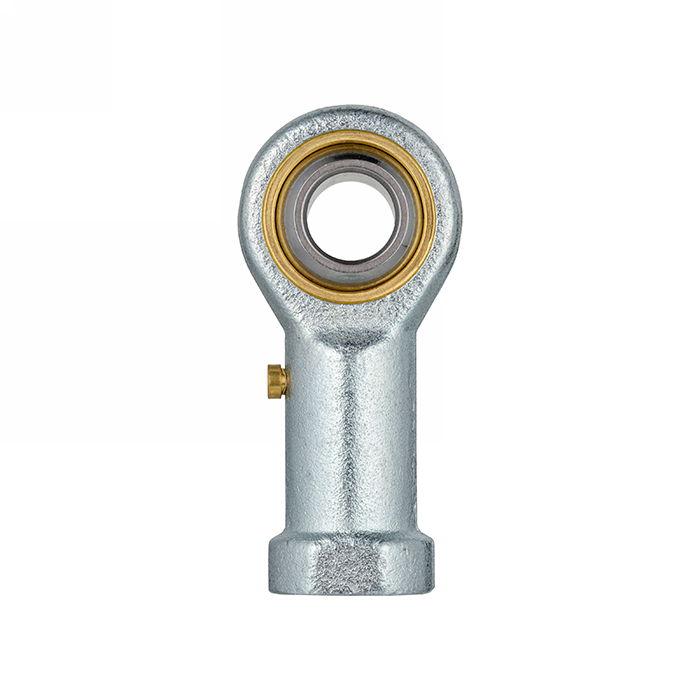

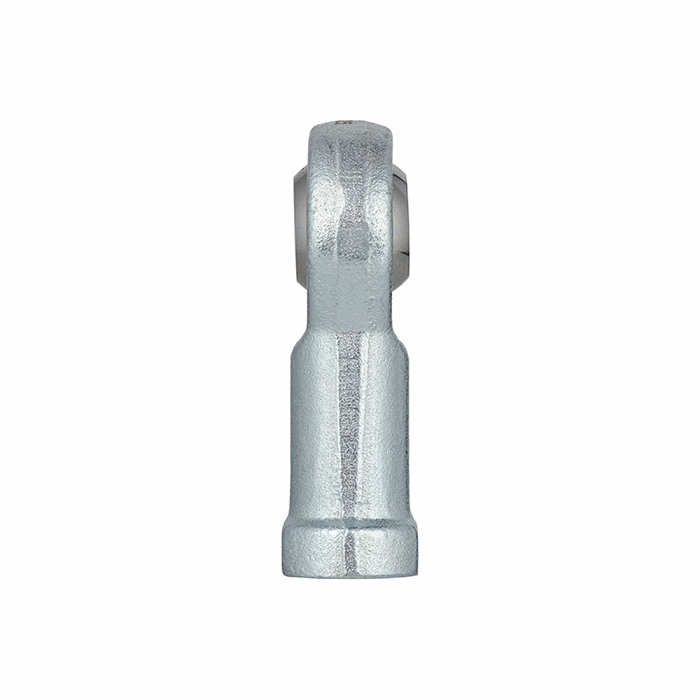

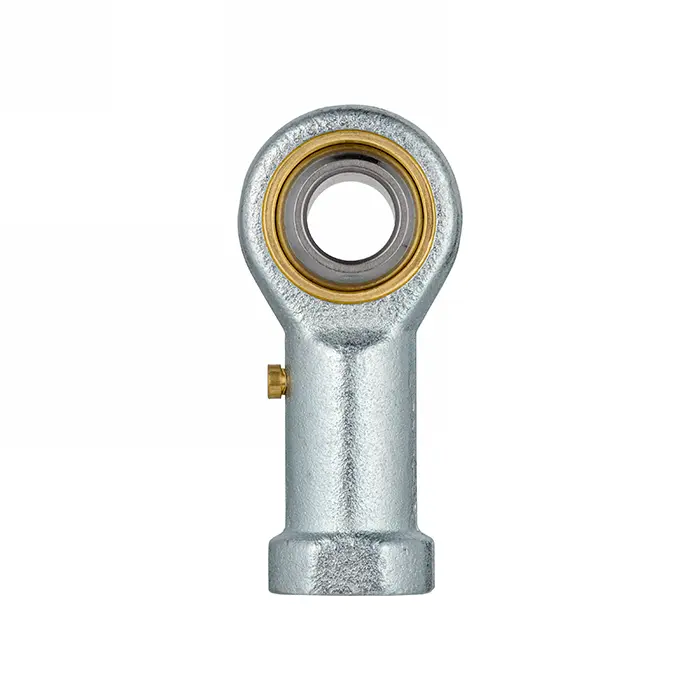

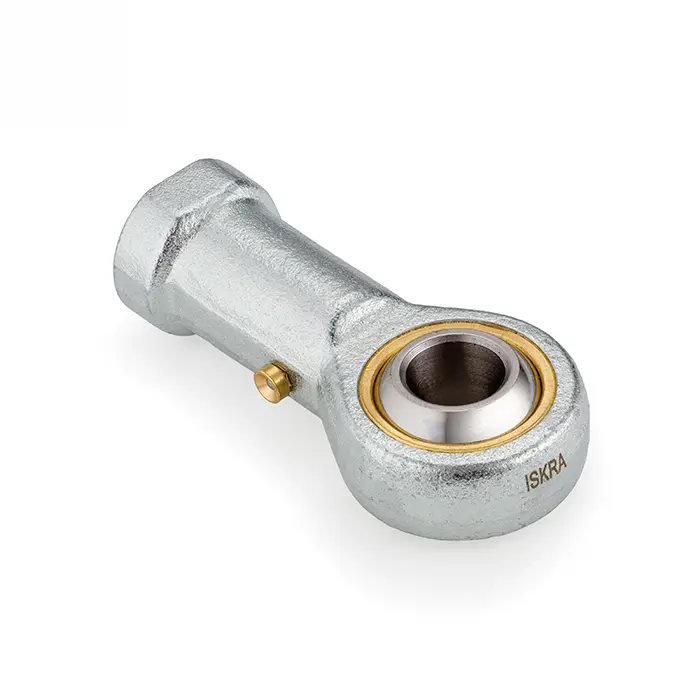

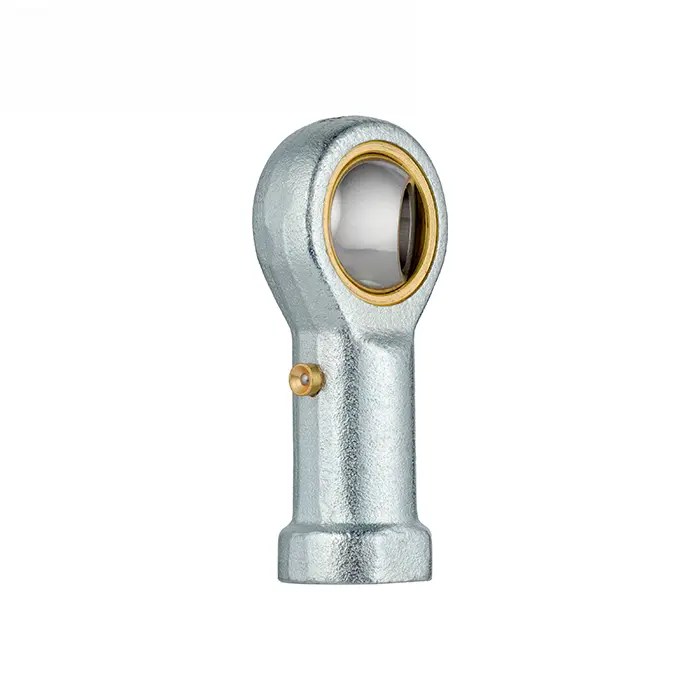

Шарнирный наконечник TSF5 ISKRA
- Артикул TSF5-ISKRA
- Бренд ISKRA
- Диаметр d, мм 5
- Ширина W, мм 9
- Расстояние от краев r1smin, мм 0,3
- Артикул TSF5-ISKRA
- Бренд ISKRA
- Диаметр d, мм 5
- Ширина W, мм 9
- Расстояние от краев r1smin, мм 0,3
- Угол поворота α,° 13
- Диаметр dk, мм 11,11
- Резьба d3, мм M5x0,8
- Длина l3, мм 14
- Высота h1, мм 27
- Размер C1, мм 6
- Размер d1, мм 7,7
- Направление резьбы правое
- Размер l5, мм 4
- Диаметр d2, мм 16
- Вид резьбы внутренняя
- Пара трения сталь/бронза
- Длина l7, мм 10
- Диаметр D, мм 13
- Материал сталь
- Динамическая нагрузка C, kН 3,25
- Статическая нагрузка C0, kH 4,1
- Ширина d4, мм 9
- Ширина d5, мм 11
- Размер l4, мм 35
- Ширина B, мм 8
- Вес, кг 0,016
Шарнирный наконечник TSF5 ISKRA — это шарнирный наконечник с правой внутренней резьбой. Пара трения: сталь/бронза.
Комплектующие применяются для обеспечения свободы движения различных частей механизма. Они широко применяются в машиностроении, станкостроении, автопроме и других отраслях промышленности.
Внутренний диаметр шарнирного наконечника равен 5 мм, наружный диаметр головки — 16 мм. Длина составляет 35 мм, ширина — 9 мм. Резьба — M5x0,8. Вес элемента равен 0,016 кг.
