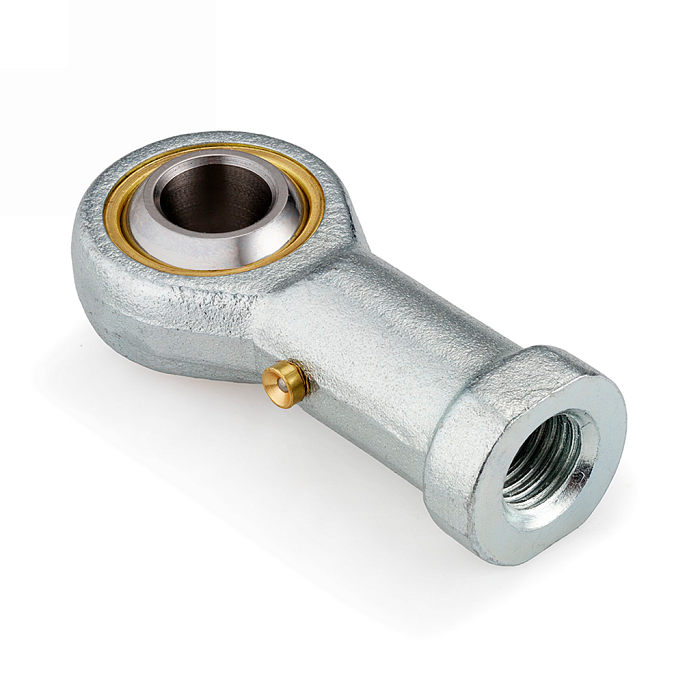

Шарнирный наконечник TSF8 ISB

22.18 BYN

Под заказ

Сравнить Отложить

Артикул:	TSF8
Бренд:	ISB
Диаметр d, мм:	8
Ширина W, мм:	14
Расстояние от краев r1smin, мм:	0,3

Шарнирный наконечник TSF8 ISB — это шарнирный наконечник с правой внутренней резьбой. Пара трения: сталь/бронза.
Комплектующие применяются для обеспечения свободы движения различных частей механизма. Они широко применяются в машиностроении, станкостроении, автопроме и других отраслях промышленности.
Внутренний диаметр шарнирного наконечника равен 8 мм, наружный диаметр головки — 22 мм. Длина составляет 47 мм, ширина — 14 мм. Резьба — M8x1,25. Вес элемента равен 0,03 кг.

Угол поворота α,°:	14
Диаметр dk, мм:	15,88
Резьба d3, мм:	M8x1,25
Длина l3, мм:	17
Высота h1, мм:	36
Размер C1, мм:	9
Размер d1, мм:	10,4
Направление резьбы:	правое
Размер l5, мм:	5
Диаметр d2, мм:	22
Вид резьбы:	внутренняя
Пара трения:	сталь/бронза
Длина l7, мм:	13
Диаметр D, мм:	19
Материал:	сталь
Динамическая нагрузка C, kН:	6,8
Статическая нагрузка C0, kH:	9,2
Ширина d4, мм:	12,5
Ширина d5, мм:	16
Размер l4, мм:	47
Ширина B, мм:	12
Вес, кг:	0,03
