Звездочка со ступицей под расточку для цепи 10B-1, z=15, 5/8" x 3/8" PS10015 (PHS 10B-1B15) Sati
Наличие: 1 шт

Звездочка со ступицей под расточку для цепи 10B-1, z=15, 5/8" x 3/8" PS10015 (PHS 10B-1B15) Sati

39.64 BYN
- + Купить в один клик
Звездочка со ступицей под расточку для цепи 10B-1, z=15, 5/8" x 3/8" PS10015 (PHS 10B-1B15) Sati
Артикул:  PS10015
Бренд:  Sati
Диаметр d, мм:  57
Диаметр ролика цепи, мм:  10,16
Для цепи:  10B-1

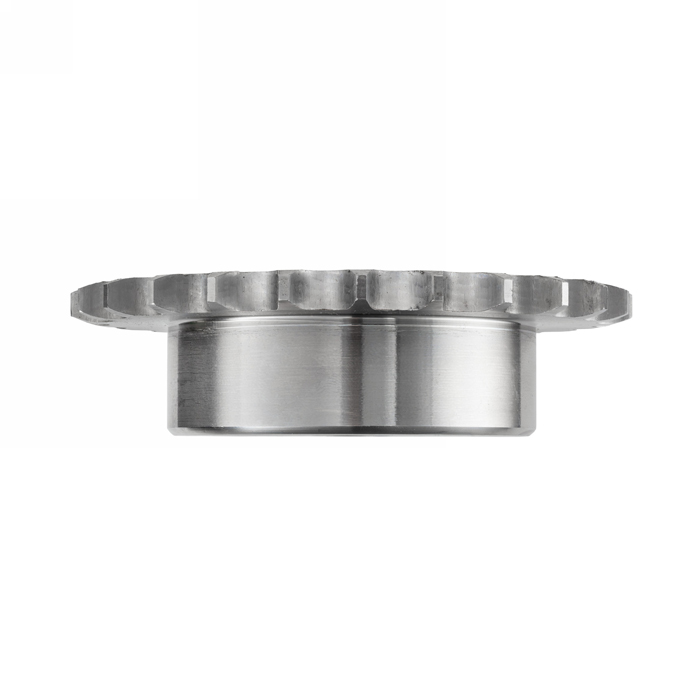

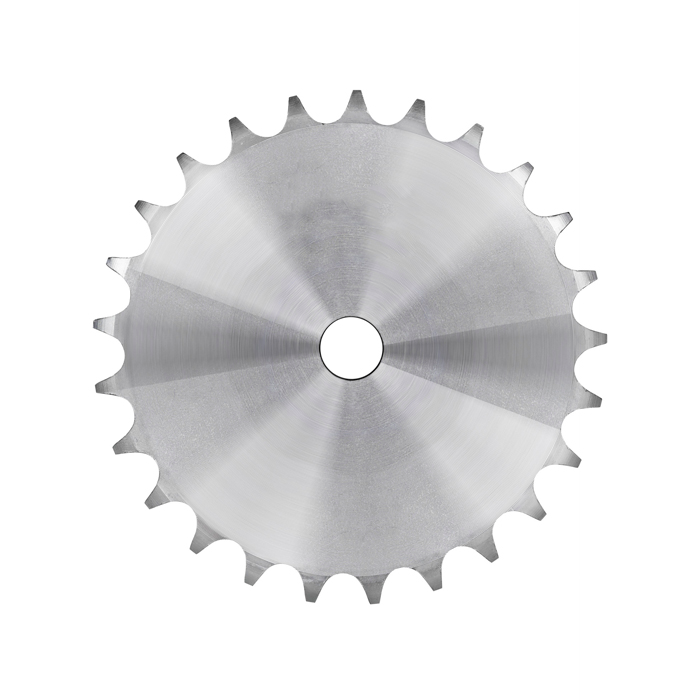

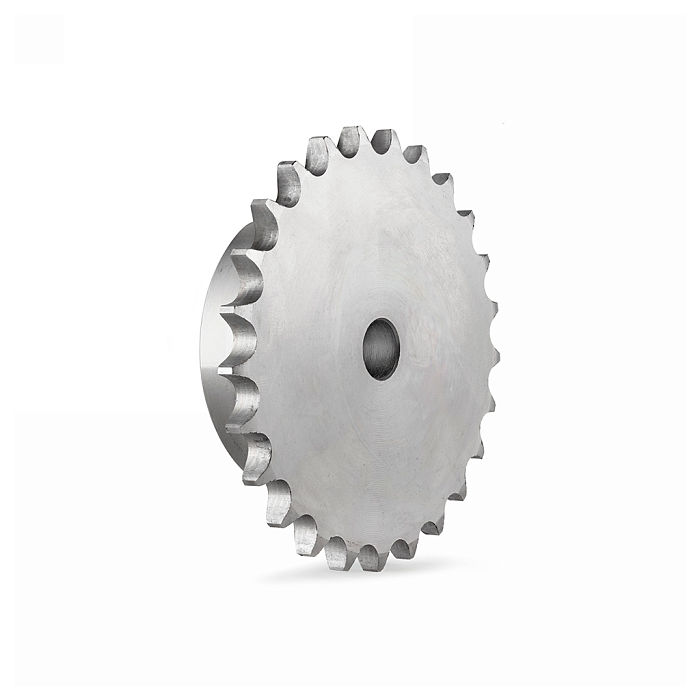

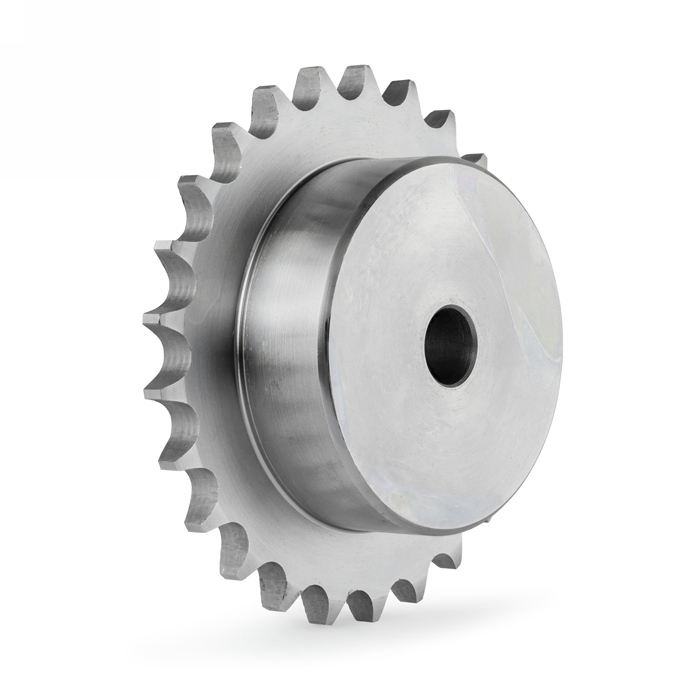

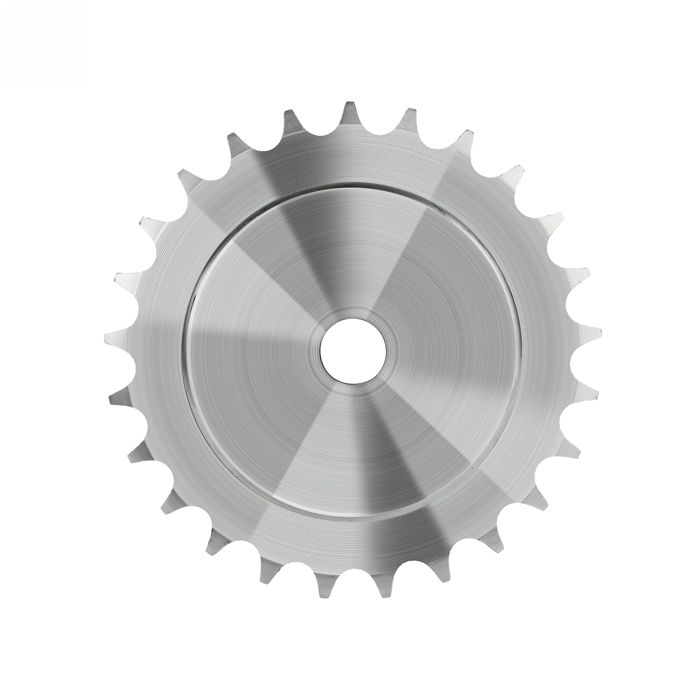

Звездочка со ступицей под расточку для цепи 10B-1, z=15, 5/8" x 3/8" PS10015 (PHS 10B-1B15) Sati выполнена из стали С45Е. Используется в цепной передаче с однорядной цепью 10B-1. Обеспечивает плотную фиксацию всех частей движущего механизма между собой. Применяется в промышленных станках, спецтехнике и на различных производствах.
Наружный диаметр звездочки равен 83 мм.
Количество зубьев — 15.
Диаметр внутреннего отверстия составляет 12 мм.
Является самым распространенным типом приводных звезд, подходящих для исполнения большинства задач. Имеет ступицу для доработки под посадку на вал или другую часть трансмиссии.

Общая ширина H, мм:  30
Посадка на вал:  под расточку
Размер цепи:  5/8" x 3/8"
Шаг, мм:  15,875
Внутренняя ширина звена цепи, мм:  9,65
Количество рядов:  1
Радиус зуба звездочки r, мм:  16
Количество зубьев Z:  15
Ступица, да/нет:  да
Ширина зуба h1, мм:  9,1
Наружный диаметр звездочки De, мм:  83
Диаметр делительной окружности Dp, мм:  76,36
Диаметр внутреннего отверстия D, мм:  12
Ширина C, мм:  1,6
Материал:  Сталь C45E
